带玻璃纤维杆组件的钻孔伸展计安装程序

Encardio-rite机械钻孔引伸仪EDS 63U/D型号适用于向上、向下或倾斜的钻孔。它是专门设计来协助土木工程师和地质学家与测量岩体和邻近或周围灵魂的变形。它基本上由一个或多个锚和一个参考板组成。

让我们来看看机械钻孔伸展计安装程序。

钻孔伸展计安装程序 - 需要工具和配件

您将需要列出的工具和配件来成功安装多位置Borehole Extensometer：

• • Loctite 290和Loctite 415或同等产品

• • 丙酮（商业）

• • 扳手尺寸22¼螺丝刀

• • 六角扳手

• • 150毫米锯片的钢锯

• • 钳子160 mm150 mm平面文件

• • 管切割器M6带手柄的螺纹龙头

• • M6带手柄的螺纹模具

• • 钢丝刷

• • 布料清洁（无紫色）

• • 绝缘胶带

• 深度千分尺100毫米范围

带有玻璃纤维杆组件的钻孔引伸计安装程序

注意:请记住，下面描述的过程是用于安装Encardio-Rite.较大的锚杆的向下倾斜孔中的钻孔扩展仪最长可达6点。如果您希望在向上安装到水平倾斜的钻孔，使用包装机锚点，请根据需要改变该过程。

钻孔引伸计安装前的现场准备:

1. 用钻孔机，打一个直径为102mm的孔，深度比最深处锚的长度多0.5 m - 1 m。

笔记：如果你想水平安装机械钻孔引伸计，建议在设计允许的情况下，提供一个向下5度或更多的斜度。这样做将促进注浆锚，让浆液容易流入。

2. 2. 在孔开始的地方，将孔的直径拉伸至125 mm，直至深度为225mm。这样做是为了让衣服在外壳外的衣服，覆盖水泥覆盖的抹布或黄麻布条。

2. 2. 拿参考头组件并将其插入125 mm钻孔的中心。将法兰放置孔作为参考，钻孔18毫米直径×150mm深，以将法兰固定到钻孔。一旦完成，将参考头组件从钻孔中取出。

2. 通过泵入淡水来清理这个洞直到底部。

钻孔引伸计安装程序(玻璃纤维杆装配):

1. 1. 如果安装需要少于六点，请使用标准橡胶塞，钢垫圈和空心六角螺栓将其他点插入参考头组件上。

1. 1. 识别可灌浆锚的加工部分，并在其上应用Loctite 415或同等材料。使用Loctite 290作为螺纹密封胶，将最长的玻璃纤维杆组件的公端连接器拧到可灌浆锚上。这样做还可以使尼龙管牢固地抓住可灌浆锚。

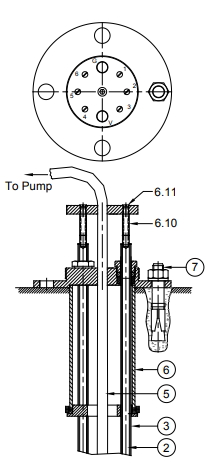

1. 1. 参考上面的图像，将盖子（6.13）与凸缘壳体（6.1）分开，并将后者放在地上。一旦完成，小巧地松开所有空心螺栓（6.6）。

1. 植入钻孔中的可污水锚，直到玻璃纤维杆可以在钻孔外看到1 m - 1.5米。裸露母连接器，将尼龙套修剪约10毫米。

警告!在处理玻璃纤维杆时请小心，因为它们以电缆扎带以线圈形式提供的。它们在纹理和自然中僵硬，可以在放松的同时捕捉并导致人身伤害。

5. 5. 5.^th迈出的一步机械钻孔应变仪安装步骤是将玻璃纤维棒的一端导入导板上的相应孔(6.2)，只有通过标有“1”的法兰壳顶部(6.1)出来。您将需要弯曲玻璃纤维来完成这一步。在参考板(6.9)和玻璃纤维棒的内接头端之间找到设置垫片(6.10)。将螺钉穿过基准板孔，并将螺钉穿过设置垫片插入连接器的母端。当拉伸时，参考按钮将放置在距参考板顶部25毫米的深度。要改变这个距离，使用不同的长度设置间隔(6.10)。

5. 如果参考板中的孔不与凸缘的孔中标记为“1”的孔，则所有您所要做的就是松开艾伦头部螺栓（6.8），使其对齐，然后拧紧。

笔记：如果您计划侧壁和屋顶的延伸，建议使用5-10 mm设置间隔（6.10）。同样，在垂直钻孔中，建议使用40-45毫米的设定垫片。

7. 使用22mm扳手，拧紧空心螺栓，使尼龙管密封并固定。但是，确保不要过多挤压，因为它可能限制尼龙管内的母端连接器的自由运动。

笔记：在处理水平倾斜钻孔的上述方法时，您需要额外小心，同时拧紧空心螺栓，因为在灌浆过程中的灌浆过程中的灌浆过程中可能泄漏到参考头组件中。

笔记：为了确保日后能确定锚的位置，一定要先装配和安装最深的锚。法兰壳体顶部孔按顺时针方向标记，分别标有1、2、3、V、4、5、6、G号。

还阅读：多点钻孔引伸计。介绍、应用和系统要求

8. 下一步是按照长度从高到低的顺序安装所有的玻璃纤维连杆

笔记：在钻孔引伸计安装过程中应格外注意，确保引伸计组件不会意外掉入井内。为此，你需要在锚上系上安全绳的帮助下正确地固定它。

9. 在钻孔扩展器安装过程中安装灌浆管。通常，灌浆管的下端保持在高于最靠近钻孔面的锚的水平。当最后一个锚在钻孔中插入到钻孔中时，灌浆管的最低端用电缆系连接到玻璃纤维连杆。为了确定灌浆管的长度，确保大约1.5米处于凸缘壳体（6.1）外，以便于将其连接到灌浆泵。

笔记：上向水平倾斜钻孔时，注浆管应比最深锚杆深度长1.5m，并粘在锚杆远端下方约300mm处。用绝缘胶带将灌浆管每隔2m固定在尼龙管上，防止尼龙管摆动松散。

10. 如下面章节所述，安装一个2mm长的通气管，确保浆液应覆盖最接近口的锚或距孔面1米左右的距离，以较短的距离为准。通风管下端总是高于灌浆管下端，这是一个规律。

笔记：在处理上向水平倾斜的钻孔引伸计安装程序时，通风口的位置略有不同。它被放置在比最深锚深0.5米的地方，并粘在锚远端约50毫米的地方。利用绝缘胶带，每隔2m将通气管固定在尼龙管上，避免松动。确保排气管的顶端高于最深的锚。

11. 11. 利用抹布或黄麻布，将它们浸入快速铺设水泥水混合中，并用它们将它们包裹在法兰壳体上以产生5mm厚的层。一旦完成，借助于触摸螺纹运动在钻孔中插入壳体，同时确保密封壳体和钻孔之间的环形空间。将紧固件放置在专门钻的孔中以抓住法兰壳体。一旦完成，就足够的时间让法兰壳体在钻孔中设置。

11. 钻孔扩展仪安装过程中的下一步是使用灌浆机用灌浆填充到空气通风管的尖端。让灌浆设置在8-12小时内。

笔记：灌浆的组成依赖于现场条件。在硬岩的情况下，在某些项目网站上成功使用了50kg水泥的水泥，已成功地使用。

笔记：请确保浆液在最靠近井口或距井口1米左右的位置覆盖锚，以较短的距离为准。

警告:特别注意确保没有浆液溢出进入法兰壳体。溢出可能允许它进入保护尼龙管，导致堵塞在设置棒。

13. 一旦8-12小时结束，再次将泵灌浆进入系统，以确保锚固件完全灌浆。较重的灌浆可能沉淀在顶部的留下水，导致井孔附近的锚杆不适当地灌浆。您可以通过再次填充灌浆并确保顶部的水通过空气通风管泵出来来克服这种情况。

警告:为了获得正确的位移读数，请确保所有锚都正确灌浆。在向下钻孔和后锚的靠近锚杆的靠近锚杆的情况下，该问题可能特别面临在灌浆中的水泥沉降下来的孔中，锚固件中的水泥。

14. 14. 拧下螺栓和螺钉，然后取下设定的垫片。通过切割灌浆，从根中取出灌浆和排气管。正确清洁参考头组件。

14. 14. 将参考按钮固定到玻璃纤维杆顶部。

14. 利用深度微流量，记录初始阅读以及时间，日期和温度。后续读数将确定锚之间的相对位移。

在这里，我们结束了钻孔引伸计的安装程序与玻璃纤维棒组装。如果你有任何疑问或问题，请在下方评论区写下。
