中心孔载荷电池安装：准备和故障排除

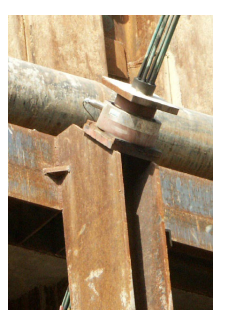

Encardio-Rite Model ELC-30S中心孔荷载电池是一种精密工程仪，用于测量地锚，岩石，电缆或焊束的拉伸力。它还用于测量结构构件之间的压缩载荷，即隧道支撑或在束支柱的梁和顶部之间的连接处。

装载电池安装前的传感器的制备

要使位于六针端子，请从传感器的边缘拆下电缆接头外壳。我们只使用四个终端。有效的是用红色，绿色，黑色和白色点标记。确保使用牙刷清洁终端。

笔记：确保您没有使用丙酮来清洁终端，因为它可能会妨碍玻璃到金属密封。但是，您可以使用丙酮用于传感器的其他部分。如果传感器是准确的，可以检查如何检查。

1. 1. 使用数字多米测量电阻。在红色/黑色端子之间应为770欧姆±5％，在绿色/白色终端之间的700欧姆±1％之间。

1. 1. 另一方面，外壳和任何引线之间的电阻应大于500m欧姆。

1. 使用便携式数字指示器测量负载电池的零余额。如果它在±0.2 mV / v之间，则传感器正常工作。

笔记：确保在移动到负载单元安装过程之前，您的传感器正常工作。

要留在谨慎方面，请在视觉上检查电缆是否有任何剪切或损坏的护套。在切割电缆之前，为电缆连接添加仪表额外的长度。重要的是要确定电缆的正确长度，应尽可能避免电缆连接。

警告：在卸下电缆的同时，使用阀芯并通过旋转线轴进行任务。这消除了电缆弯曲，扭曲或切割的机会。

下一步是将所需的电缆长度连接到传感器。按照上述相同的步骤检查传感器的工作。

笔记：记得在电缆接头后检查电线之间的电阻时进行电缆的调整。
例如：对于EC-0107电缆（7×0.25导体）电阻约为49欧姆/ km（两个引线乘以2）。同样，在任何其他电缆的情况下，使电阻的基本变化。

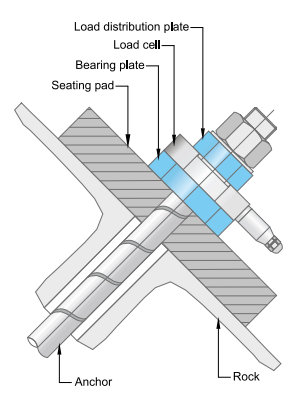

在安装之前称重传感器重要的是要注意，负载电池组件始终安装在加工座垫上，该机加工座垫具有大于扁平轴承板的厚度。
座垫填充有垂直于锚轴的灌浆，保持顶部表面。
在中心孔荷载电池的情况下，它应该安装在负载分配板和扁平轴承之间。

板应彼此平行地放置，并正常地达到称重传感器的轴线。锚固件通过小心地将负载电池放置在其中而集中。

使用另一种方式，可以将挤压衬套放置在负载电池和锚之间的环形空间中。但是，应注意确保衬套不会干扰称重传感器的装载模式。

在负载分配板和扁平轴承不能固定的地方，应使用由铜/高密度塑料材料制成的其他，楔形，球形设置或补偿洗衣机。

笔记：有一些因素可以影响称为偏心装载，不均匀或翘曲轴承的负载电池，以及负载分配板。
通过使用较厚的顶板和底板可以减少效果。应用拇指规则，使用23,35,45,55和65毫米厚的顶板和底板，分别为200,500,000,1500和2000 kN称重载荷电池。

当仔细安装负载电池时，偏心载荷的效果减小。为确保装载电池精确安装，应根据负载电池容量放置在扁平轴承顶部和底板之间。

还阅读：应变仪类型称重录音机 - 引言和其工作原理如何？

为了改进的性能，轴承和载荷配电板是平坦的。仪器应集中在负载池轴上。在表面不平行的情况下，应采用球形设置或楔形。
也可以使用可变形材料，如铜，高密度塑料制成的补偿垫圈。

在安装负载电池之后，通过将便携式数字指示器连接到装载电池和监视负载，同时张紧锚螺栓或电缆锚来进行预张力。

笔记：如前所述，读数的准确性可以受到不均匀轴承或负载分配板的影响，或通过弯曲或扭曲板的弯曲或变形。确保使用规定的厚度和表面的轴承/装载配电板，并记住载荷分配板中的孔应等于中心孔称重传感器的内径。

进行了一种实验，以测量轴承/负载分配板弯曲使用Encardio-Rite 500 kn的效果中心孔载荷电池。该仪器装载在通用测试机上以满全容量。为了说明实验，在负载电池上铺设平板，同时使用不同直径的刷子施加负荷。
前面的结果证实，通过使用厚轴承和负载分配板，减少了效果。

装载单元安装 - 电缆铺设

铺设电缆的一般预防措施： -

重要的是，在铺设电缆以进行负载电池安装时，很重要。电缆和负载电池/电缆接头的良好部分可能暴露于爆破和刚性施工环境。因此，它们必须受到良好保护的。
电缆的某些部分是永久嵌入的，消除了任何维护或纠正措施的未来访问的可用性。但是，在不同地方安装仪器时，铺设电缆的步骤是不同的。
所有安装都有一些共同点：

1. 1. 必须采取预防措施以使电缆免受任何可能存在于嵌入中的有角度和锋利的材料颗粒的损坏。

• 即使电缆可以在不影响传感器读取的情况下拼接，应尽可能避免。如有必要，可以使用特殊的电缆连接套件。

电缆应恰当地标记，从它们从负载电池中出来的点开始。即使在采取严格的预防措施时，一些错误必然会发生。由于电缆的意外切割，标签可能会错位。

还读：加载单元：类型，如何运作，应用程序和优势ayx坦克世界

为了减少错误和错误，Encardio-Rite已经提出了一份公约。它指出，从接线盒或观察室朝向传感器看，来自最远处传感器的电缆总是位于左侧。在此之后，来自最近传感器的电缆放置在极端右侧。

笔记：记住上述惯例的简单代码是“LL-SR”。从观察室查看传感器时，较长（电缆）左，更短（电缆）右侧。

警告：使用像不锈钢或塑料等非腐蚀性材料，每5米的所有电缆都应标记。

警告：另一个Contondio-Rite公约指出，来自最远处的传感器的电缆应连接到接线盒中的极端左侧插座。来自传感器的后续电缆逐步朝向接线盒的右侧连接。

所有接线应该整洁，专业。如果需要，它必须通过MS /铜/ PVC固体或柔性管，以合适的间隔夹紧到大型机。这有助于保持电缆保护免受任何看不见的损坏。

装载单元安装 - 故障排除

安装负载小区后，限制了补救措施。
线缆连接的定期检查和读出单元的功能有助于维护和故障排除。

以下是一些可能是枪支的问题。

症状：装载读取不稳定

• • 检查绝缘电阻，确保任何引线和外壳之间的电阻应为> 500 m欧姆。如果未满足所需的输出，请从电缆的末端切割约仪表左右并再次检查。

• • 要确保数字指示器不会出现故障，请使用其他称重传感器。如果问题仍然存在，请咨询应变指示器手册进行故障排除说明。

• • 另一个便携式数字指示器可用于采取读数。

• 如果有任何电气噪声源，发电机，变压器，电弧焊机和天线，可以屏蔽以降低噪音。

症状：加载单元无法读取

• • 其中一个原因可能是电缆已被切割或压碎？通过数字多米的引线之间检查电阻。在红色/黑色引线之间应为770欧姆±5％，绿色/白色引线之间的700欧姆±1％之间。在无限或非常高的情况下，电缆中的切割可能是一种可能性。另一方面，如果电阻读数在100欧姆以下，则电缆中的短路很可能。

• • 要确保数字指示器不会出现故障，请使用其他称重传感器。如果不是，则指示符可能发生故障。咨询应变指示器手册，以进行故障排除说明。

• 使用另一个便携式数字应变指示器读取。

这是关于加载单元安装，电缆铺设和故障排除问题。

如果您有任何疑问或问题，请随时将其放在下面的评论部分中。
