数据记录是指系统地记录事件、观察或测量。与数据记录有关的设备被称为数据记录器。每当需要对仪器进行连续读数时，数据记录器就会出现。数据记录器在岩土仪器和监测领域应用广泛，是必不可少的设备。

以下是您想了解数据记录器的一切 - 它们的类型，与数据采集系统的关系，工作原理，规格等等。

什么是数据记录器?

一个数据记录仪或数据记录器是一种电子设备或计算机程序，其连续地记录与使用内置仪器或通过外部接口的位置的时间随时间记录数据。

数据记录器主要基于数字处理器，通常看起来类似于小型便携式箱/外壳，电池，电线，内部存储器存储，传感器和可编程模块。

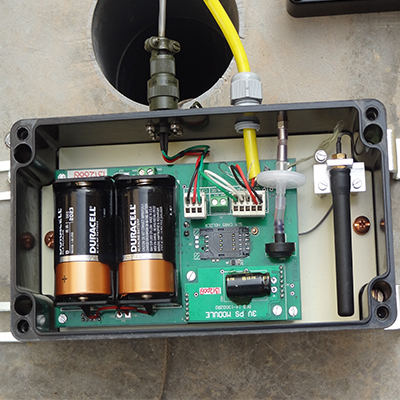

图1:数据记录器的内部

一些数据记录器与PC接口，通过专用软件显示数据，而其他一些直接连接到设备(LCD, PC，移动电话)，并作为一个独立的设备显示数据。

数据记录器用于大规模的岩土监测和仪器，因为它们会自动从传感器中收集实时数据并将其显示在移动设备上。一个人可以让数据记录器无人看管，仍然可以随时获得完整的数据。

我需要多少数据记录器？

对数据记录器的需求取决于您拥有的测量点数或要连接的传感器的数量。数据记录器有多种配置，以便您可以根据您的需求选择。

例如，ESCL-10VT数据记录器是单通道数据记录器，而ESDL-30是具有160个输入的多通道数据记录器。然而，后来的一个接口需要与压力计，负载电池，温度传感器等的传感器连接。

数据记录器会记录多长时间？

数据记录的持续时间取决于两个参数——数据记录器的电源备份和它的内存容量。虽然大多数数据记录器具有很高的寿命和耐久性，但它们可以继续运行多年。然而，他们中的一些人只工作更短的时间。

Encardio的数据记录器是电池操作，它们可以编程为在线性模式下记录5到168秒的数据。但是，每天读取的读数应尽量保持最小以保存电池。此数据记录器还为您提供了多个电源选项。

采样率乘以被记录的通道的数量给出记录器在填充内存之前可以操作的时间长度。一旦内存填充，一些数据记录器被编程为过度写入数据，而其中一些停止记录数据一旦内存已满。

警报通常在哪里发送?

当监测隧道、大坝、高层建筑等结构时，一定的警报级别是预先确定的，一旦变形或断层超过该级别，数据记录器就会通过短信或电子邮件发送紧急警报。

有一些其他数据记录器，内置LED，警报或蜂鸣器，以便在紧急情况下提醒本地人。

如何检索数据？

通过Encardio的数据记录器进行数据检索和传输有两种选择:

通过GSM / GPRS调制解调器遥测

在具有GSM / GPRS服务的区域中，来自自动数据记录器的数据可以在中心位置远程发送到PC。用户需要为每个数据记录器安排数据SIM卡。

使用笔记本电脑读数/数据检索

来自数据记录器的记录数据直接下载到笔记本电脑/ PC。数据也可以使用USB笔驱动器或通过Internet从笔记本电脑转移到中央PC或服务器。

你必须学习如何编程吗？

这些天的大多数数据记录器都是配置而不是编程。Encardio-Rite为其客户提供了一种基于云的Web监控服务，用于从ESDL-30和ESCL-10VT数据记录器中检索数据。

检索到的数据被归档在SQL数据库中，并以图形或表格形式呈现，以便于理解。与任何站点或站点相关的表和图表可以通过授权人员访问，授权人员使用提供的登录ID登录其网站

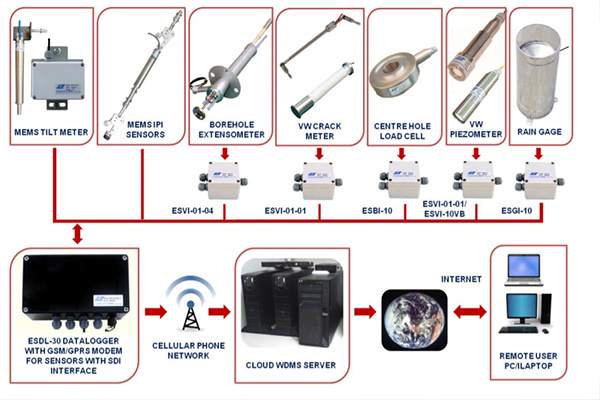

数据记录器的框图

图2：数据记录器的框图
这些数据记录设备连接到倾斜仪表，电压力计，突出器等的岩土工具。这些仪器将测量的物理参数发送到数据记录器。

然后，它们处理信号并进一步传输到基于云Web的数据管理系统，以便您可以在远程设备上以可读形式获取数据。

数据记录器的工作机制是什么？

数据记录器通常看起来像一个小盒子，里面装着电源、微处理器、内部存储器、传感器和可编程模块的电池。Encardio-Rite有两个模型的数据记录器，即ESCL-10VT和ESDL-30。

ESCL-10VT是用于振动线传感器的单通道数据记录器，这意味着，它可以直接连接到振动线传感器，如压力表，应变计，引伸计等。然而，ESDL-30是一个使用SDI-12接口连接传感器的自动数据记录器。

一旦传感器连接到数据记录器，数据记录器将定期记录通过这些传感器的数据，并存储在其内部的非易失性存储器中。用户可以使用Encardio的云服务通过移动设备远程检索这些数据。

在对结构进行监控时，预设了一定的警戒级别。如果记录的数据超出警报级别，则向用户发送电子邮件或短信紧急警报，以便在发生任何事故或事故之前采取预防措施。

什么是数据记录器，它做了什么？

数据记录器简单但具有很大程度上的传感器，在岩土监测和仪器的疯狂中具有广泛的应用。它们可用于通过各种仪器和传感器记录各种物理数据。

数据记录器用于以下目的：

1. 1. 综合隧道监测隧道的长期安全，研究隧道的行为随着时间的推移，特别是关于岩石质量的流变行为和故障区，围墙，流入等的明显变化。
      一些仪器，如倾斜仪，应变仪，引伸仪等安装在隧道的内衬，以监测变形，如果有任何。来自这些传感器的数据由数据记录器连续记录并存储在其内部存储器中。
   2. 现有建筑的结构健康监测，以跟踪建筑物随着时间的推移以及附近建筑或挖掘的影响。数据记录器在紧急情况下创建预警，以便用户可以采取预防措施。
   3. 滑坡监测，以避免意外并创造早期警告，以便防止生命和财产丧失。
   4. 地下水监测和降雨管理，这样最重要的淡水资源就可以节约下来，避免枯竭，并在所有资源中实现均衡分配。
   5. 深挖土地和周边地区的变形。软土挖挖掘诱导地面运动对影响区内附近的敏感结构施加威胁。因此，深度挖掘风险评估和基础破解监测对所有层面至关重要。
   6. 监测桥梁中的畸形，以便在紧急情况下可以生成早期预警
   7. 无人看管的大坝和核电站监测，避免致命事故。数据记录器从不同传感器的数据记录数据并将其发送到用户的远程设备。
   8. 无人看管的天气改变参数通过气象站录制以帮助农业活动。
   9. 铁路信令中继电器状态的监测

数据记录器的类型

Encardio-Rite处理几乎与彼此几乎相似的数据记录器和数据采集系统。

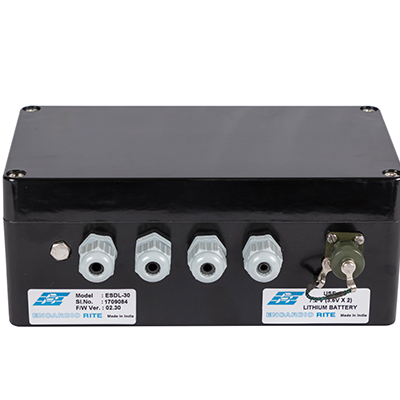

用于SDI-12接口传感器的ESDL-30自动数据记录器

Encardio-Rite.模型ESDL-30数据记录器旨在使用SDI-12接口从传感器记录数据。具有SDI-12信号接口的任何传感器都可以连接到数据记录器。基于振动线，电阻应变计或MEMS技术等。

ESDL-30可以通过SDI-12接口连接大量传感器。该数据记录仪完全兼容所有的测量命令信号按照SDI-12标准。

它们可以被编程为在线性模式下在5秒钟至168小时之间进行测量。然而，每天所采取的测量数量是最小的，因为较高的测量频率以更快的速率排出电池。

SDI-12串行数字接口需要三个导体电缆将传感器连接到数据记录器。

只需要单个3个导体电缆互连所有传感器和串行总线中的数据存储设备。

SDI-12是一种可以与多参数传感器通信的多滴接口。多参数意味着单个传感器可以返回多于一个测量，如从振动线位移传感器的位移和温度。

所有测量数据连同当前日期、时间和电池电压作为数据记录存储在记录仪内部的非易失性存储器中。

模型ESDL-30自动数据记录器如何工作？

数据检索与传输

ESDL-30模型的数据检索和传输可以通过两种方式完成:

1. 1. • 通过GSM / GPRS调制解调器遥测

在由任何GSM / GPRS服务提供商覆盖的位置中，来自自动数据记录器的数据可以远程发送到中心位置的PC。用户需要为每个数据记录仪器安排数据SIM卡。

1. 1. • 使用笔记本电脑读数/数据检索

字段中这些设备的记录数据可以直接下载到笔记本电脑/ PC。可以使用USB笔驱动器或通过Internet将数据从笔记本电脑传输到中央PC或服务器。

数据演示，存档和全球访问

授权人员可以访问与任何网站相关的表和图表。

图3：PC上的ESDL-30数据记录器的输出的图形表示
用户可以有两种类型的访问 - 任何具有较低级别访问的用户只能查看或访问数据，而更高级别的用户具有设置或修改某些设置的权限。

访问用户网站不需要特别的软件，因为可以使用最标准和流行的浏览器，如Microsoft Internet Explorer, Mozilla Firefox和谷歌Chrome等查看信息。

请查看如何使用ESDL-30 UNI应用软件配置ESDL-30 SDI-12数据记录器的视频。

型号ESDL-30数据记录仪规格

输入	带有SDI-12信号接口的传感器
渠道数量	3.
传感器/频道的数量	61.
扫描/上传间隔	5秒至168小时
内存容量	闪存(64 mbit);200万数据点
数据输出格式	CSV文本文件。可以在许多第三方应用程序中轻松导入Microsoft®Excelayx坦克世界
SDI-12版	版本1.3
沟通港口	RS-232（标准）115 kbps
温度。测量范围	-20至+ 70°C，分辨率为0.1°C
操作 温度范围	-30°至70°C
湿度	100％
电源供应	2 × D尺寸3.6 V/19 Ah锂电池，或 2 × D尺寸1.5 V碱性高功率电池，或 12V电池从AC电源或太阳能电池板充电
住房	耐腐蚀防风雨外壳
天线（在遥测选项中）	内置或单独安装的天线
尺寸lxwxh.	220 x 140 x 90 mm

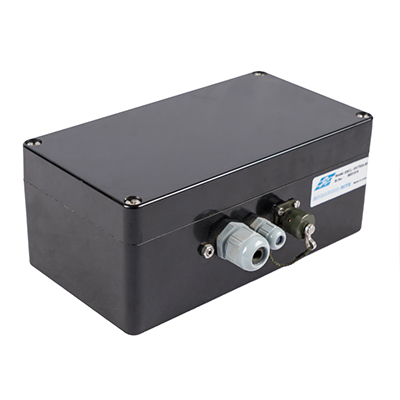

用于振动线传感器的ESCL-10VT单通道数据记录器

的模型ESCL-10VT是单通道振动线数据记录器，用于监控单个振动线传感器（包括温度），例如压电计，裂缝表或位移传感器。此数据记录器使用蓝牙调制解调器与手机连接。数据记录器可以使用ESCL-10VT应用软件通过移动电话连接。数据记录器还可以使用折叠铲斗雨量计监控气压和降雨。

模型ESCL-10VT-BX数据记录器可以编程为在线性模式下从5秒钟到168小时的测量值。数据记录器配有许多电源选项。它具有基于Windows的应用软件，具有允许用户设置传感器校准系数，记录间隔，数据记录器或展位数（识别标签号），传感器序列号，实时时钟时间等的功能方便。

图1:ESCL-10VT数据记录仪框图

用户可以监控读数和GPRS信号强度以进行诊断目的。用户还可以启动或停止，扫描或管理数据文件，从数据记录器下载数据，执行数据校正，保存和导出数据文件。

ESCL-10VT-BX是一种坚固的数据记录器，可以用于各种应用提供准确和可靠的数据。它具有广泛的工作温度范围，可靠的独立运行，低功耗，兼容许多电信选项和灵活性，以支持各种测量和控制应用。ayx坦克世界它具有耐用的结构，非常适合无人值守的应用。ayx坦克世界

ESCL-10VT的数据检索和传输过程类似于ESDL-30数据记录器的数据检索和传输过程。

模型ESCL-10VT单通道数据记录器规格

输入	压力传感器
解析度	18位（70 M WC传感器优于1毫米）
温度测量范围	-20至+ 70°C，分辨率为0.1°C
记录时间间隔	5秒至168小时
内存容量	8 MB闪存RAM。可以存储3,145,728个数据点
数据输出格式	CSV文本文件。可以在许多第三方应用程序中轻松导入Microsoft®Excelayx坦克世界
沟通港口	一个RS-232串口。接口电缆，用于连接到USB 2.0端口作为标准
工作温度范围	-30 - 70ºC
电源盒装版本（BX）	2 × D尺寸3.6 V/19 Ah锂电池，或2 × D尺寸1.5 V碱性高功率电池，或12V SMF电池可从太阳能电池板充电，或12V SMF电池可从交流市电充电
住房	盒子：防风雨外壳< 圆柱：耐腐蚀不锈钢，AISI等级316L。
尺寸（BX）（WXLXH）	120x 220 x 91（mm）的框版本，带有后缀bx
湿度	100％
天线（在遥测选项中）	四频GSM / GPRS / EDGE，850/800/1800/1900 MHz
调制解调器(遥测选项)	内置或独立的安装天线可用

因此，这是关于数据记录器和数据采集系统。我们希望我们能够在这两者上清除一些空气。如果是，请在下面的评论中告知我们。此外，请放弃您的查询或建议，以便我们以最好的方式帮助您。
