数字倾斜度计系统用于测量结构的横向运动和变形。它提供了有关倾斜度或倾斜的幅度的信息以及其在挡圈/隔膜墙壁，桩等的结构中的时间变化。
数字倾斜计安装程序需要完整的知识和帮助。让我们看看它是如何安装在钻孔中。在潜入其中之前，我们建议您通过数字倾斜度计系统：准备安装。
准备安装倾斜度计后，您可以进一步进行。
如何在钻孔中安装数字倾斜度计？
钻孔钻孔
- 首先钻出125毫米的洞，比倾斜度计壳体的尺寸超过0.5米。（尝试将孔保持尽可能垂直）
- 钻孔的直径应便于在壳体外部灌浆。使用旋转洗涤钻孔技术的移动旋转钻机可用于执行钻孔。
- 下一步是清洁钻孔清洁并验证它在最大底部没有阻挡。为了防止钻孔的侧壁塌陷，请使用壳体以及膨润土浆料。
笔记：
如有必要，使用合适的钢壳体来防止钻孔的侧壁塌陷。在这种情况下，钢壳必须逐渐撤回，因为将灌浆泵入钻孔中。
在壳体磁铁周围用于沉降监测的情况下，钻孔直径应优选为150mm。
在钻孔中安装倾斜度计套管
- 用底盖沿底盖降低到钻孔中，用安全夹紧夹持，距离顶部约为500毫米。
笔记：
保持一对垂直于要测量横向运动的方向的套管槽。如果没有已知这样的方向，则保持平行于N-S方向的一组凹槽。
采用固定耦合预先组装的套管。将安全夹具距离其顶端500毫米500毫米，并且具有壳体的耦合端已经降低。弹出铆钉在四个地方固定到套管。
图1：倾斜度计套管安装程序
- 用胶粘剂胶带和BOPP胶带密封接头。从第一套管中拆下安全夹，并将连接壳体下降到导向管/钻孔中。
- 为避免浮力，请用清洁水填充壳体，然后将其降低到导管/钻孔之前。
- 重复上述用于安装在钻孔中的外壳的过程。
|还阅读：数字倾斜度计系统：简介和它如何运作|
在钻孔中灌浆
外壳必须按照项目当局的指示进行灌浆。理想情况下，应混合灌浆以匹配钻孔周围材料的强度和变形特性。在实践中，主要考虑因素是使用允许壳体与周围材料移动的灌浆。有关信息，某些机构使用的灌浆混合物如下：
辛苦和中等土壤
- 水泥50千克
- 膨润土15千克
- 水125升
28天的抗压强度约为350kPa。
柔软的土壤
- 水泥50千克
- 膨润土20千克
- 水325升
28天的抗压强度约为30kPa。
为了混合灌浆，使用灌浆混合器或循环方法（图2），以防混合器不可用。在循环方法中，用于与汽油发动机（参见图1）的钻机泵或垃圾泵用于混合灌浆组分I.。水，水泥和膨润土。
随后，相同的泵可用于将灌浆泵送到钻孔的底部。应注意，由于灌浆在重力下流下来，不需要压力灌浆。

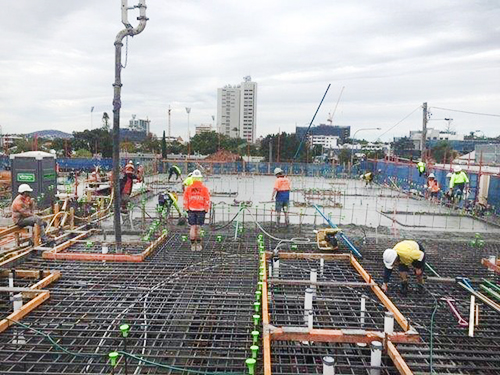

图2：循环灌浆泵送
首先加入水中并混合。在循环过程中缓慢地加入膨润土，使得未形成膨润土的块状物。调整膨润土的量以在重质霜的一致性内产生灌浆。如果灌浆太薄，固体和水将分开。如果灌浆太厚，则难以泵。
当孔充满灌浆时，一个接一个地拉出并拆除灌浆管。
为了灌浆倾角仪外壳在钻孔中，建议使用TREMIE方法（图2）。低于20 mm的标称直径刚性PVC管长度，使用螺纹插座连接到钻孔底部的大约0.5米。

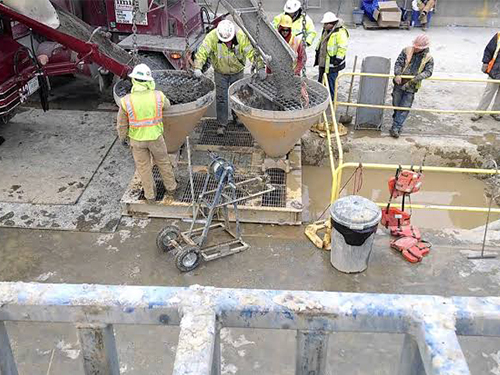

图2：Tremie灌浆泵送
修复在钻孔顶部的混凝土平台中的保护盖。防护罩采用通用钥匙和防尘保护，用于锁定（始终锁定后避免锁定干扰）。混凝土平台的典型尺寸在图3中给出。
这些可能因本地现场条件而异。最上层壳体的顶部应保持在最终地面水平以下，并由顶盖和可锁定的人孔盖保护。用钢锯合适地切割管道顶部。使用扁平文件使管端平滑。
|还阅读：倾斜仪：类型，它是如何工作的，并且用途|
安装后检查
通过虚拟探针（IeN-26）检查安装的访问管，以便平滑地移动到钻孔底部。
图3：安装后检查倾斜度计套管
笔记：
最上面的壳体的顶部应在Niche的底部125 mm，如图3所示。利基为约200毫米。这对于固定在壳体上的管延伸夹具来进行读数。
当没有读数时，应该通过顶盖保护量大，并且应锁定口腔盖板。
用铰链盖的内侧标记使用涂料的安装标记号。
凹槽标记
用永久墨水标记笔标记套管槽为“A +”，“B +”，“A”和“B-”。如果最上面的探针指向运动的主要原理平面方向，则沿着该方向指向的壳体槽被标记为“A +”。俯视井，方向'b +'，'和a-'和'b-'是从'a +'顺时针方向的。
在这里，我们来到了结束数字倾斜度计在钻孔中的安装过程。我们希望您可能已经发现了这种有用的。如果您有任何疑问或建议，请随时在下面的评论中删除它们。
