数字倾斜仪使用具有蓝牙无线接口作为读出设备的Android OS手机。最新的Android设备具有大型800 x 480像素的彩色显示屏，响应式触摸屏，可轻松读取在测井钻孔时。
Encardio-Rite的型号EAN-26读数单元测量钻孔的型材，深度为0.5 / 1.0米的深度，或者在2.0 / 4.0英尺的较深增量，使用双轴或单轴深度为2.0 / 4.0英尺倾角计。
读数单元可以存储超过1000个钻孔的读数。即使电源关闭，数据也会保持。记录的数据也可以使用GPRS / 3G蜂窝网络上传到远程FTP服务器。它也可以轻松导入第三方倾斜度计数据呈现软件，如GTILT或Microsoft Excel等电子表格程序。
由于读数单元是手机，因此大多数人都熟悉其操作。继续阅读以了解是什么是数字倾斜度计，如何使用它。
什么是数字倾斜度计
Encardio-Rite模型EAN-26，A数字倾斜度计系统用于测量应用中的横向运动，如：ayx坦克世界
- 山体滑坡区的地球运动。
- 检测液压结构中的剪切平面。
- 测量施工过程中的稳定性。
- 隔膜/挡土墙的偏转和负载下的桩。

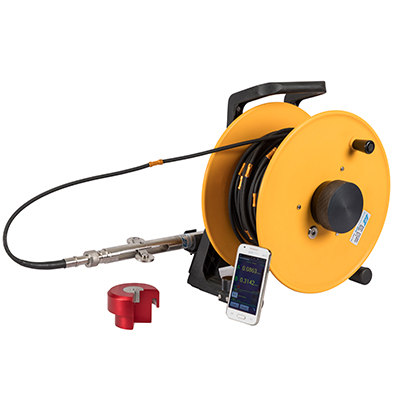

Model EAN-26数字倾斜度计系统基本上包括：
- 进入套管和配件
- 倾斜感测探针
- 互连电缆与卷轴和电缆支架
- 手机数据记录器
数字倾斜度计系统提供了关于倾斜度的显着定量数据及其随时间的变化。它提供了有关施工控制措施变形模式和有效性的完整信息。
倾斜计系统有助于在施工后的监测行为，并表明可能对结构，其基础和周围区域的稳定性产生不利影响的潜在危险条件。
它还提供了设计改进的必要数据，以促进更安全和经济的设计和建设。EAN-26数字倾斜度计系统是一种精确的仪器系统。其读数（基于Android的移动设备）具有内置数据存储设施和将存储数据传输到计算机的能力。
倾斜度计探针在塑料沟槽壳体中操作，该塑料槽壳体可以是“建筑”，其具有堤防填充物，插入井或外部连接到结构或山坡外部。倾斜度计壳体可以安装有伸缩耦合器，因为施工进展提供了用于沉降测量的机会。如果预计没有重大定居点，它可以安装在钻孔，支座或已完成的堤坝中的对接接头。
|还阅读：数字倾斜度计系统：准备安装|
数字倾斜度计如何工作？
倾斜度测量

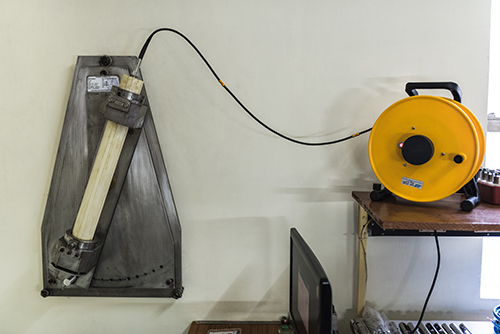

图1：Encardio-Rite设施的倾斜度计探测测试
倾斜计探针使用加速度计与真正的垂直线或水平面相对于地球表面测量倾斜角度。加速度计本身通过其围绕水平轴旋转，测量由于重力引起的加速度的变化。
当其敏感轴真正水平时，加速度计在其敏感轴真正垂直和最小加速度时，可以获得最大加速度。
在垂直倾斜度计探针中，安装内部加速度计使得当倾斜度计探头真正垂直时，加速度计敏感轴垂直对齐。
在水平倾斜度计探针中，当探头沿真正的水平面对齐时，加速度计敏感轴垂直对齐。由于加速度计沿垂直平面围绕水平轴旋转，其输出与其敏感轴的角度的正弦成比例地变化，从真正的垂直方向产生。
因此，倾斜计的输出通常与倾斜角（或倾斜）的正弦成比例，而不是倾斜度计探针本身的倾斜角度。然而，倾斜度计探测输出的正弦律变化对我们更有用的是，因为确定地面轮廓的后续计算使用倾斜角的正弦而不是倾斜角本身。
单轴垂直倾斜度计探针可以沿着穿过探针轴的垂直平面测量倾斜度。双轴倾斜度计探针可以沿着彼此正交的两个垂直平面独立地测量倾斜，其交叉线与倾斜度计探针轴一致。
水平倾斜度计探针通常用于沿着沿倾斜度仪的轴线的垂直平面测量倾斜。通常提供第二加速度计以沿着垂直于水平倾斜度计探针轴的平面测量倾斜，从而可以检测水平探针在横移动期间的任何旋转和校正。
数字倾斜度计电缆和卷轴
EAN-26读数单元适用于EAN-26R电缆卷轴。卷轴接口与数字输出单轴或双轴数字倾斜度计探测在长电缆上。EAN-26R电缆卷轴在卷轴内部具有蓝牙接口单元，长电缆与数字倾斜度计探头接口。
它采用7.2 V紧凑型可充电电池供电。电源开/关按钮可在卷轴座附近提供。电缆卷轴使用两个核心电缆与数字倾斜度计探头接口。
电缆的长度根据有序选项而异。套圈以定义的间隔压接电缆，以悬浮在钻孔中的探针。提供电缆卷轴，其有一个有序的电缆，以恒定的距离标记在距离的距离或尺寸的测量单位。
电缆以米为0.5米的金色套圈，而红色套圈在1.0米间隔内卷曲。白色套圈按照5.0米的间隔卷曲，并用深度值标记。脚下的电缆具有卷曲的金色套圈，在2.0英尺的间隔中卷曲，而红色套圈间隔为4.0英尺。白色套圈在每隔20英尺的间隔时卷曲，并用深度值标记。
|还阅读：倾斜仪：类型，它是如何工作的，并且用途|

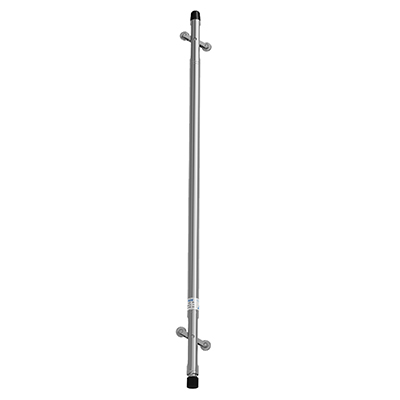

数字倾斜度计探针
IEN-26MV数字倾斜感应探针仪探头的型号适用于EAN-26R电缆卷轴。卷轴接口与数字输出双轴倾斜度计探针（通常由其他制造商称为鱼雷）。这些类型的探针称为数字输出倾斜度计探针，其中输出是一系列脉冲的形式。
倾斜计探针通常使用加速度计作为基本倾斜传感器。另外，还执行了某种信号调节以提高信号电压，然后进行类似物转换，以使其适用于长电缆上无噪声传输。
EAN-26R电缆卷轴设计用于需要激励电压+12至+30 V的探针。探头校准与卷轴配置无关。EAN-26MV数字倾斜度计探头使用两个MEMS传感器，该MEMS传感器在探头内垂直安装。
它们沿着穿过双轮臂的平面和另一个在垂直于第一的平面中测量探头的倾斜。随着同时可用的两个正交方向上的倾斜度的测量，探针称为双轴探针。
EAN-26数字探头为数字形式提供输出（以数字形式）。输出值是两个轮子之间的距离乘以该平面中倾斜角度的正弦。因此，基本上，探头的输出是顶轮臂中心从穿过沿着旋转平面或倾斜的轴线穿过底轮臂组件的中心的水平位移。
倾斜度计探针具有显着的电流消耗，从而在连接电缆上引入激励电压下降。EAN-26电缆卷轴提供+29 V的励磁电压。可以连接在数据记录器和倾斜度计探针之间的最长电缆，这不会导致倾斜计的激励电压降至小于+12V的电压探针终端。
|还阅读：数字倾斜度计安装在钻孔中|
在这里，我们来到数字倾斜度计系统上的一端及其运行原理。我们希望您可能会发现这很有用。如果您有疑问和建议，请随时在评论部分下降。
