数字倾斜度计系统：准备安装

数字倾斜度计系统是可靠的仪器系统，通过Android手机显示测量数据。其读数内置数据存储设施和将存储数据传输到计算机的能力。

倾斜度计探针在塑料沟槽壳体（倾斜度计壳体）中操作，该腔槽壳体（倾斜度计壳体）可以是具有堤防填充物的“建筑”，插入孔或外部连接到结构或山坡外部。

倾斜计的安装过程有点棘手，需要特殊的帮助。这是如何完成倾斜度计套管安装，以进一步将数字倾斜度计进一步安装在钻孔，隔膜墙壁或坝沉降中。

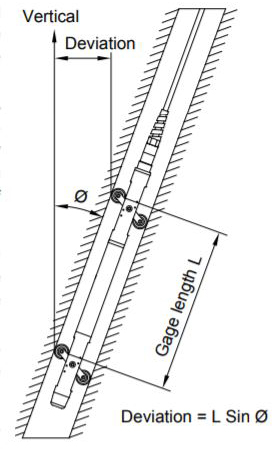

数字倾斜度计 - 操作原理

首先通过安装井制作近垂直仪表倾角仪外壳在钻孔中，在施工期间嵌入地球/岩石填充或混凝土结构中，以面对完成的结构。

通过整个测量值的倾斜度计探针井，在固定的预定深度从底部到顶部进行读数。双加速度计探针测量彼此直角的两个平面中的壳体的倾斜度。

从探针输出的电压与垂直探针的长轴倾斜角度的正弦成比例。正输出电压表示负角度。

一组初始碱基读数，称为参考基准，在规格井内给定深度。随后的读取集与该参考数部相关联。所有后续读数在相同的深度处拍摄，从而指示横向变形的速率，幅度和方向。

在与操作员的地面上的电子读出设备上的角度或水平位移方面显示倾斜度。

数字倾斜度计系统

对抗仪式模型EAN-26数字倾斜度计系统由组成：

进入套管和配件
倾斜感测探针
互连电缆与卷轴和电缆支架
手机数据记录器

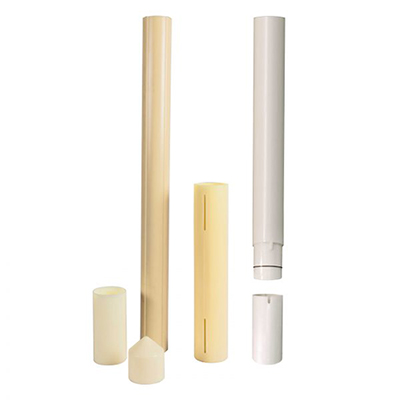

进入套管和配件

接入外壳可以是不同的类型和尺寸。ABS倾斜度计壳体是最优选的壳体之一。它具有纵向键槽，专门制作以近距离公差。倾斜感测探针的车轮可以在这些键槽内平稳地运行。

它是自对准ABS管，70mm O.D.，58mm I.D.，长度为3米。可以快速加入两种联轴器。固定联轴器是正常的，伸缩式联轴器可在预期沉降中进行。这些联轴器的设计确保了键道的正确对准在整个测量孔中保持良好的深度。

|还阅读：数字倾斜度计系统：简介和它如何运作|

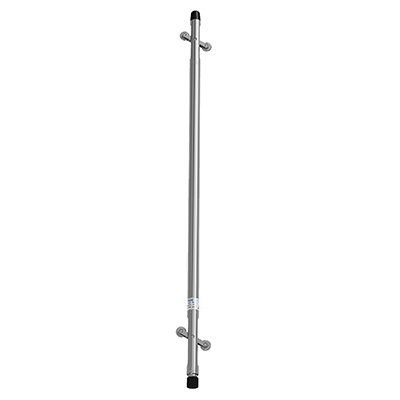

数字倾斜度计探针

数字倾斜仪或倾斜感测探针测量从彼此在90°（正交）定向的两个平面中的垂直倾斜角度。Dreinometter探头具有不锈钢结构，配有两对可自由旋转的枢转簧轮。

车轮之间的标准量长度为500毫米（或2英尺）。弹簧装载的轮子有助于在任何所需深度的情况下精确地将探针集中地位于计量中。精密槽壳体形成量大的组成部分。

探针的圆柱形部分的直径为25.4mm，长度为685mm。探头由两个整体精度加速度计组成，一个具有其轴在车轮平面中的轴线和其他90度的轴。探针在“x”和'y'方向上同时感测探头轴和垂直平面之间的水平偏差。

互连电缆与卷轴和电缆支架

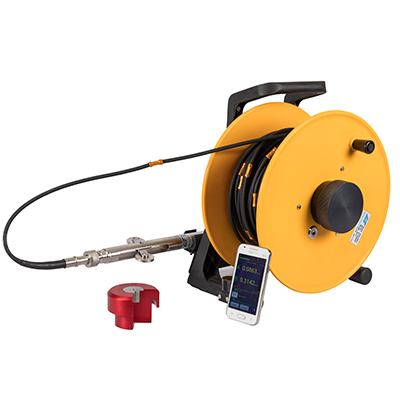

图1：带读出的电缆卷轴

电缆卷轴可用于指定长度的电缆。PU护套的两个芯电缆用铜套圈夹紧每0.5米（或2英尺）。套圈是每米刻的数量。提供四引脚连接器，用于连接读取探针。

Android手机数据记录器

图2：读数单位

数字倾斜计系统使用移动电话作为数据记录器。任何具有最小所需功能的移动电话都可用于此应用程序。

在手机上运行的倾斜器应用程序可以将钻孔读数置于内存中。该应用程序能够以表格格式显示钻孔日志，并在钻孔读数完成后立即创建钻孔数据的图。

在保存钻孔日志时自动创建钻孔数据文件。可以在需要时从应用程序数据库重新创建这些文件，或者可以通过GPRS / 3G / Wi-Fi上传到远程服务器。

数字倾斜度计安装工具及配件

应该确保正确安装倾斜度计PVC壳和读数所需的工具和附件：

工具箱
50毫米宽防水密封胶带
扳手16/18
螺丝刀100毫米
电压测试仪
钳子150毫米
平面文件150 mm
安全线或张力电缆，以防孔非常深
清洁水泵清洁套管
手锯有三个30厘米的刀片
如果需要，套管领带
灌浆管 - 必要的长度
丙酮
铝流行铆钉 - 每个关节四个加上一些额外的
流行铆钉枪
使用3.15毫米备用钻头钻头。
套管夹 - 2套
铅垂鲍勃有5米和弦
带家伙绳索的套管（堤防装置）
套管'U'夹紧和灌浆螺栓（用于在混凝土结构上安装）

倾斜度计套管安装程序

ABS壳体可以安装在钻孔中，在施工期间嵌入地接地/岩石填充或混凝土结构中或固定到完成结构的垂直面上。

准备倾斜度计外壳

用湿布清洁底盖和套管下端外侧的内侧（如果油腻，请使用异丙醇）。
将底端盖推过壳体上。使用3.2 mm直径钻头的四个弹出铆钉将其固定到壳体上。铆接应在径向相反的点相隔90°。

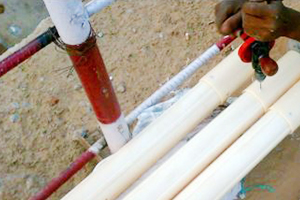

图3.

底盖和套管之间的密封接头，带胶结防水带。一轮具有10毫米重叠的这种胶带足够了。

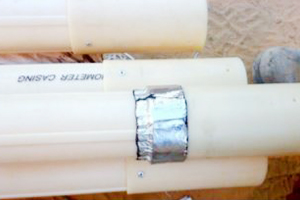

图4.

施用后牢固按下胶带，以拆下任何气口。

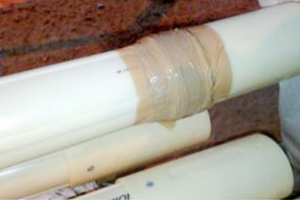

图5.

此外，将3-4轮Bopp胶带包裹在胶粘带上有点强制胶带以进行额外保护。需要适当的密封，以防止壳体内的回填材料侵入。

笔记：倾斜度计外壳的预组装和储存应在阴影中完成，因为长时间暴露于直接阳光可能会扭曲管。

固定耦合

将固定的联接连接到要安装的所有其他外壳的一端。用湿布清洁配合表面（如果油腻，请使用异丙醇）。

将160毫米长固定联轴器推到壳体的末端，最大允许深度约为80mm。钻孔钻孔，带有3.2 mm位和弹出铆钉在四个位置连接到壳体（两个弹出铆钉孔的位置标记在耦合上;其他两个孔应对称钻孔）。

如上所述，用乳香和胶带和Bopp胶带之间的固定耦合和套管之间的密封接头。

伸缩耦合

伸缩联轴器主要安装在施工期间定居点的堤防。它们有时也安装在钻孔中，也可能发生沉降或升降。
伸缩耦合具有两组径向相对的纵向凹槽，其促进了高达150mm的总运动（参见图6和9）。连接到具有一组四个螺钉和尼龙垫圈的相邻壳体。

图6：固定和伸缩耦合

将伸缩耦合附接到所有其他套管的一端，以便安装在底盖的情况下。用湿布清洁配合表面（如果油腻，请使用异丙醇）。
对于仅发ayx坦克世界生沉降的应用，将400毫米长的伸缩耦合推到套管的末端，到最大允许深度约为195毫米。在连接槽的槽的末端钻两个孔，如图7和8所示。用自攻螺钉和位置A的垫圈固定到壳体上的耦合。（位置B是其他套管的位置在网站安装期间钻孔）。
