旧纪念碑或结构经常随着时间的推移而恶化，开展常规健康检查是至关重要的。结构健康监测是岩土监测的一个重要方面，它利用了各种仪器。
TILTMETER是一种这样的仪器，旨在监测结构中的偏转量或倾斜量。虽然Tiltmers可以是各种类型的，但这就是您需要了解的一切，您需要了解EL Tiltmers - 它们如何运行，它们如何安装以及其应用程序是什么。ayx坦克世界

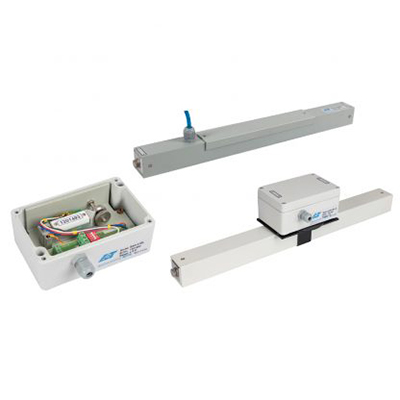

什么是el tiltmeters？
电解液型倾斜仪用于测量非常少量的倾斜。encardio-rite的模型Iean-31el Tiltmeter适用于在点处监测倾斜度和垂直旋转的微小变化。它是一个高分辨率的倾斜计，具有坚固的结构。
倾斜仪表监测结构的偏转和变形，如高层建筑，保留和隔膜墙等结构的倾斜变化可能是由于挖掘等施工活动引起的;影响支持该结构的周围地面的隧道和脱水。
由于在蓄水期间装载坝，在挖掘过程中装载膜片壁或由于风和交通而加载桥式甲板的装载，也可能发生倾斜的变化。
来自电解质倾斜计的数据在紧急情况下提供预警，以便准时采取预防措施。
Encardio-rite型号EAN-31EL倾斜仪由一个铝合金压铸外壳组成，通常用作测量倾斜度的独立单元。它要么直接安装在结构上，其倾斜被监测(使用安装支架)或固定在水平或垂直梁。
型号IEN-31el，电解倾斜计可以安装在38 mm×38mm中空方形铝结构部分（梁）上。梁的长度称为规格长度，并提供适当的安装硬件，用于固定在混凝土或砖砌结构上。
安装在光束上的倾斜传感器测量光束端点之间的倾斜角度。从测量的倾斜角和梁长，可以精确地计算出梁端点的垂直或水平位移(取决于梁的方向)。
Encardio-Rite Model EAN-31el-B光束传感器是安装在指定规格长度和合适的安装硬件上的EAN-31el倾斜表，用于将光束固定到结构上。
梁有不同的标准长度，一般在1到3米之间。梁传感器通常用作连接梁的线性阵列，固定在特定长度的锚上。一组相连的梁式传感器可以确定沿阵线的垂直沉降剖面。
EL TILTMETERS - 操作原理
EL TILTMETER利用类似于精神水平的泡沫水平传感器。唯一的例外是，在这种情况下，用被称为电解质的导电流体代替精神。
在EAN-31el中，用更热稳定和尺寸准确的陶瓷壳体代替玻璃瓶。陶瓷电解泡水平传感器具有三个端子，并用作电阻半桥电路。
电解气泡传感器具有两个端终端和中间端子。电动电位作为电位器，在其端子端子之间具有固定电阻，而中间端子在电位器中的擦拭器行动。
当气泡水平倾斜时，在中间和另一端终端之间下降时，中间端部和一个端终端之间的电阻升高。如果倾斜方向颠倒，则效果反转。
可以使用电半桥电路测量中间端子和两个端子端子之间的电阻比率的变化。在半桥电路中，指示器/数据记录器在端端子上施加电压，并测量中间端子和一个端终端之一之间的输出电压。不幸的是，由于传感器中使用的电解质不可逆地恶化（如果在其端子施加DC电压）时，纯的交流激励电压源是必须的。
在具有原始输出选项的EL倾斜传感器中，气泡电平传感器端子可直接在输出端子上可用。然而，在具有电压输出选项的TILTMETERS和光束传感器中，信号调节卡将半桥泡沫电平传感器输出转换为比例DC电压，标称全尺度值为±1 V DC。
测量范围低于1°的倾斜传感器是非常敏感的传感器，并且容易受到甚至小振动的影响，即在输出上显示为噪声。
尽可能将这些传感器安装在预期振动水平相当低的位置。为了利用这些传感器的完整灵敏度限制，应提供某种平均设施读出单元或用于监控的数据记录器。
|阅读更多：什么是tiltmeters，它们在哪里使用？|
El倾斜仪如何安装?
电解倾斜仪型号EAN-31EL安装在一个防风雨压铸铝盒中，可以直接使用4个安装螺钉/紧固件或安装套件固定到任何结构上，允许更多的灵活性。
光束传感器型号EAN-31el-B由EAN-31el TILTMETER组成，以及38mm x 38mm方形中空铝结构部分（梁）的指定长度。倾斜计可以是装配在梁的工厂，或者可以在站点上单独提供两者。标准光束长度为1M，2M和3M，但也提供了0.5米至3M的客户指定的光束长度。
规范中的梁长是指梁在安装位置的规范长度。由于在梁的末端提供了安装支架，梁的实际长度比规定的尺寸长约36毫米。
根据要测量的倾斜的种类，可以根据需要水平或垂直地固定光束。梁上的传感器安装支架允许倾斜计旋转90º，使得倾斜计可以安装在水平位置，而不管梁的方向如何。
El-Tiltmeter安装工具包
倾斜仪和梁传感器可以直接安装到墙上或地板上的锚上，使用安装角度或支架提供。然而，如果结构可能在梁的旋转平面以外的方向上变形，使用可选安装组件提供的组件将给出精确的结果。
安装一个单独的光束传感器需要两个安装套件。
每个安装套件包括一组可磨损的148毫米长的所有螺纹螺旋锚，带有角度支架和一组螺母，弹簧垫圈和普通垫圈。还包括一组大约72毫米的全螺纹螺栓锚，一套螺母，普通垫圈，弹簧垫圈，圆盘弹簧垫圈，两个单肩部和一个双肩尼龙垫圈。
提供的螺母和垫圈组装在各自的螺柱上，在组装过程中可以注意到这些组件的正确位置。
EL TILTMETER安装程序
EAN-31el TILTMETER用于测量称为旋转平面的单个平面中的结构的简单旋转。旋转平面是平行于倾斜计的背面（表面）的平面。
根据监测要求，倾斜计可以以两种不同的方式安装，如下所述。

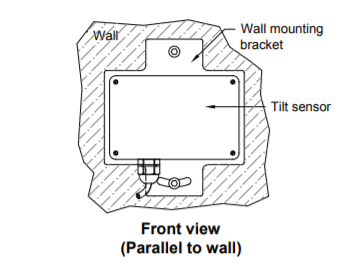

在壁面上的旋转
如果预期结构旋转在壁的表面的平面中，则倾斜计使用壁挂式支架直接安装在壁上。壁挂支架的使用允许倾斜计的粗调，并且锚的对准不需要非常精确。
壁挂支架使用适用于砖或混凝土墙的任何市售的8 mm锚/紧固件固定到墙壁上。
- 使用壁挂式支架作为模板，标记两个安装孔的位置。
- 直观地确保双孔位置尽可能多地对齐。
- 钻两个直径和深度，适用于要使用的锚的类型。
- 在制造商的建议之后将安装锚固定在孔中。
- 将TILTMETER安装在墙壁上的支架上。
- 用倾斜仪将壁挂支架固定在墙上的锚上。
在垂直于墙壁的垂直平面上旋转
如果壁的表面预计在垂直于壁的垂直平面中旋转，则倾斜计应该以伴随图所示的定向安装。建议使用安装套件，因为这可以轻松调整TILTMETER定位。
删除Tiltmeter盖子。使用两个安装螺钉将倾斜计壳体固定到安装支架上。替换Tiltmeter盖子。
- 在标记位置打12mm直径的锚孔，深度约100mm。
- 通过吹空气或刷牙清除碎片的洞。
- 用合适的环氧灌浆将安装包较长的(148mm)锚固定在这些孔中，使锚固定后约50mm的长度凸出表面。按照环氧树脂制造商的建议来固定锚。
- 允许灌浆在处理前设置推荐的时间。将角度支架固定到已经灌浆的148毫米锚固架。从附图中检查螺母，垫圈和角度括号的相对位置。
- 将72mm的螺柱锚固定在与注浆锚固定的角支架上。
- 将倾斜计安装支架固定在72 mm螺柱锚上，如附图所示。
- 轻轻拧紧螺母，使弹簧垫圈略微压缩。
- 确保倾斜仪覆盖面既垂直于墙壁，也垂直于墙壁。
- 在螺柱上每个螺母的可接近连接处滴一滴乐泰290(后装配螺纹锁定化合物)，将它们锁定到位。
El倾斜仪的使用
EAN-31EL倾斜传感器主要用于仅测量倾斜或结构旋转变化的独立应用。ayx坦克世界倾斜传感器外壳可以通过使用两个安装螺钉直接安装在结构上，或者，更多情况下，通过使用合适的墙壁安装支架，允许一定程度的旋转调整，以将倾斜传感器定位在真正的水平位置。使用壁挂式支架可以更容易地钻安装孔，因为不需要非常精确的孔位置。
IeN-31el倾斜传感器也与已知长度的垂直梁一起使用以确定壁的水平位移等。在大多数情况下，一系列连接的光束使用一系列锚固术垂直地固定到壁上。锚之间的距离被称为规格长度。链路中的两个相邻光束共享相同的锚。
EAN-31EL-B水平梁传感器主要用于获取垂直位移(沉降或升沉)剖面。一组梁式传感器沿期望方向的直线固定在一组锚上，需要沿锚的垂直位移剖面。一个独立的水平梁传感器(即单独使用时)相当于一个简单的倾斜仪，并且没有额外的优势，除非需要测量一定距离的两个锚之间的垂直位移。
当在阵列中使用光束传感器时，绘制每个光束的规格长度的单独位移产生位移轮廓，如下图所示。
阵列中的规格长度可以混合，使用更短的规格长度，需要更高的分辨率并且需要更长的测量长度，其中需要较低分辨率或预期的位移值非常低。
然而，使用均匀的规格长度将为大多数应用提供令人满意的结果。ayx坦克世界图中的传感器光束长度示出为L1，L2，... L7，并且每个传感器测量的相应位移如D1，D2，.d7所示。
图中所示的所有梁的长度都相等。位移的符号遵循心脏仪式的约定EAN-31EL传感器。传感器的位移逆时针旋转逆时针示出，具有正符号，并且在顺时针方向上旋转的传感器的位移具有负标志。在绘制累积长度与累积位移曲线上，沿着传感器串线获取垂直位移轮廓。
ayx坦克世界EL TILTMETERS的应用
El倾斜仪使用:
- 监测防渗墙和挡土墙的垂直旋转、挠度和变形。
- 监测水坝，码头和桩等倾斜和旋转。
- 监测隧道和挖掘效果的结构。
- 监测滑坡区构筑物的稳定性。
- 监控隧道以进行收敛和其他运动。
- 评估桥梁和支柱在荷载作用下的性能。
这都是关于电解倾斜仪和光束传感器。如果你有建议或问题要问，请在下面写下你的评论，我们很乐意回答。
