岩土仪器和监测是一个广泛的领域，包括几个监测仪器，如压力表，倾斜仪，应变仪，梁传感器，引伸仪等。
引伸计被广泛用于测量物体长度的变化。它们被设计用于应变测量或进行拉伸测试。
由于引伸计是最重要的监测仪器之一，让我们给你一个更好的了解它的工作原理，结构，规格和应用领域。
什么是伸缩计?
一个伸展计是专门为地质学家或土木工程师设计的测量材料在应力下的伸长率的高精度仪器。这台仪器非常适合做拉伸试验。
它还可以确定屈服强度、抗拉强度、屈服点延伸率、应变硬化指数和应变比。
除此之外，延伸计在岩土工程领域有着巨大的工作范围。根据应用领域的不同，它们有不同的类型和大小。
伸展计如何工作？
通常，突出器被分类为接触，非接触，激光器和视频突出器。
但是，延长仪的工作原理取决于其类型以及应用领域。Encardio-Rite处理各种突出器，包括磁性，电气，机械和土壤突出器。所有这些延期仪表都有不同的工作原理。
磁性伸展计
磁引伸计系统用于测量由于堤防、填方、建筑物和构筑物的施工而引起的加载或卸载影响下的软土地基的沉降或隆起。
可以通过监测位于近水平通路管上方的磁性目标的位置来评估土体内任何水平的横向运动。横向地面移动可能是在桥台，基础或路堤，和固结引起的沉降在路堤和基础。
电气伸展计
电钻伸展计包括振动线换能器，用于测量位移。可灌浆钢筋锚杆(1)附着在设计中规定的适当长度的玻璃纤维(2.a)或AISI 410不锈钢(2.b)连杆上。
玻璃纤维连杆从工厂提供单个长度。连杆封闭在重型保护管内，以允许自由运动。使用连杆板和锁紧螺母将位移传感器连接到连杆。
机械伸展计
钻孔引伸计测量岩体中一个钻孔或几个钻孔随时间发生的位移。它基本上由一个或多个锚和一个参考板组成。该锚或多个锚设置在同一个钻孔中或与第一个钻孔相邻的不同钻孔中。
它们有助于准确地测量各种锚点与参考板之间的距离，并随时间监测它们的相对位移。通常假设最深的锚位于稳定的地面，因此锚定间隔的任何变化提供了有关地基沉降的信息。

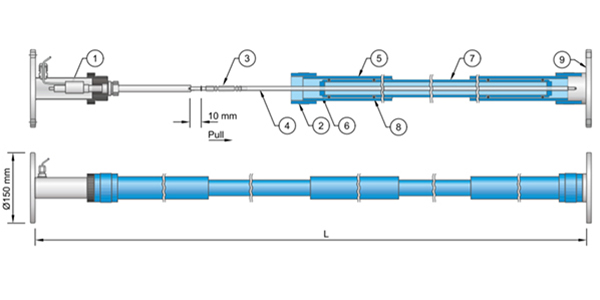

土壤伸展计
土壤引伸计使用振动线传感器监测位移。该系统由一个带法兰的传感器组件组成，传感器组件与适配器、调整单元、插座和两个锚之间的延长杆安装在一起，以监测周围土壤的水平运动。
该系统封闭在伸缩式PVC管中，具有适当的“O”戒指密封件，以消除杆和周围土壤之间的摩擦，并防止任何水进入。
引伸计系统提供不同的测量长度(测量长度是两个锚之间的距离)。
几个引伸计单元可以串联在一起，以测量大距离上的增量位移。土伸计两端锚固通道相对位置的运动是质量运动的代表。
锚之间的相对运动导致振动线传感器输出的变化。该输出可由Encardio-rite型号的EDI-51V便携式读出单元/数据记录器测量，或由远程型号的EDAS-10数据采集系统监测。
初始读数被视为数据。后续读数和初始读数之间的差异给出了运动的大小。
引伸计在岩土工程领域的应用
- 确定矿井，地下腔或隧道的屋顶或墙壁在挖掘操作期间的表现，并研究支持系统的有效性。
- 在可能发生的屋顶或墙壁倒塌之前预测。当地层打开时，地下洞室顶板或井壁坍塌之前几乎总是会出现可测量的凹陷，而且当坍塌条件接近时，这种移动通常以越来越快的速度发生。未预料到的顶板和墙体倒塌条件可能导致严重的事故。
- 测量和监测斜坡或地基内因挖掘地下洞室或在地基上建造混凝土、填石、砌体或土坝等重型结构而产生的移动。
- 怎样测量电度表的工作?类型和大小取决于应用程序区域。
- 测量基础和堤防中的水平和垂直运动。
- 测量自然和切割斜坡，采石场和采矿挖掘的运动。
- 计算挡土墙的位移，码头和基台。
- 测量隧道和地下腔周围的位移。
- 它们用于高度精确地测量沿整个桩长的多个段的相对变形。具体地，突出器用于测量桩头与测试桩的特定水平之间的距离的变化。
图1：MPBX的典型安装
延伸计有哪些类型?
Encardio-Rite处理业内最可靠，最高精度和强大的突出仪。
- 模型EDS-63U-D机械钻孔伸展计系统
- EDS-64U-D型机械钻孔引伸仪系统
- EDS-70V/EDS-70P型电钻孔引伸仪系统
- EDS-71V/EDS-71P型电钻孔引伸仪系统
- EDS-91型磁引伸计系统
- 模型EDS-92土壤伸展仪
- EMA-11型测量锚

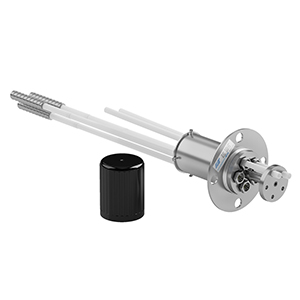

模型EDS-63U-D机械钻孔伸展计系统
对抗仪式模型EDS-63U-D机械钻孔扩展仪理想地适用于向上，向下或倾斜的钻孔。它是一种精密仪器，旨在测量岩体和邻近土壤的变形。
与锚螺栓载荷电池和胶带引伸仪一起，是对基础，斜坡和堤坝的调查和监控以及研究地下洞穴，隧道和矿山岩石行为的必备设备。

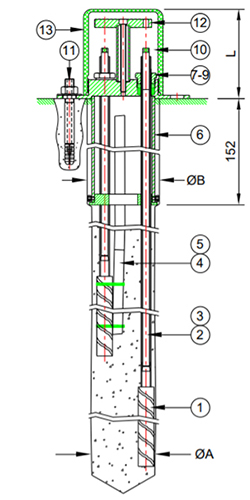

EDS-63U-D型机械钻孔引伸仪系统示意图
可灌浆钢筋锚杆(1)附着在设计中规定的适当长度的SS 410不锈钢(φ 8mm)或玻璃纤维(φ 6mm)连杆(2)上。
锚杆与各自的连杆一起插入钻孔，用水泥灌浆固定到位。通过围入重型保护管(3)来保护连杆免受水泥灌浆，从而允许自由移动和位移。
延伸头由参考头/法兰壳体（6）和保护盖（13）组成。法兰壳体与钻孔灌浆同心。参考杆具有四个灌浆锚（11），用于将伸伸管头固定到钻孔的表面。
保护管（3），灌浆管（5）和排气管（4）用橡胶垫圈（8）和中空螺栓（9）固定到参考头/法兰壳体上，以使系统防漏。参考板（12）用于测量固定在连杆（2）上的参考按钮（10）的锚的位移。Encardio-rite使用锚点的惯例计算为从钻孔口到锚的近端的距离。
钻孔伸展计安装程序
使用模型EDS-63U-D钻孔扩展仪测量是经济的，非常可靠，并且在容易获得钻孔口的位置的位置是优选的。
通过测量从钻孔口处的参考板测量连杆的近端的深度来采取位移读数。使用分辨率为0.01 mm的数字卡钳/微电器深度计用于读取读数。
EDS-63U-D单/多位置引伸计
型号EDS-63U-D钻孔引伸仪最多可安装在3”φ NX (76 mm φ)钻孔中;最多有六个位置，可以安装在100 mm φ钻孔。
Groutable锚
在岩层柔软的位置有效地安装可扩展的锚点。可筹备锚定非常适合此类应用。ayx坦克世界在钻孔中，通常使用20mmφ，500 mm长的可覆盖锚。
不要忘记查看这个关于型号EDS-63U-D机械钻孔引伸计的视频:
模型EDS-63U-D机械钻孔扩展仪规格
| 类型 | 机械的 |
| 点数 | 2 - 3分;76毫米钻孔(EDS-63U/D) 4 - 6分;102mm钻孔(EDS-63U/D) 单点;50mm钻孔(EDS-64U/D) |
| 延长杆 | 不锈钢或纤维玻璃 |
| 锚 | 可筹备或包装商 |
模型EDS-64U-D机械钻孔扩展仪系统
对抗仪式模型EDS-64U-D单位置机械钻孔扩展仪适用于向上、向下或倾斜50毫米的钻孔。它是一种用于测量岩体及邻近或周围土体变形的精密机械仪器。
模型EDS-64U-D机械钻孔伸展计系统的构造，工作原理和规格仍然是模型EDS-63U-D机械钻孔伸展计系统的结构，除了它适用于向上，向下或倾斜的钻孔50mm。

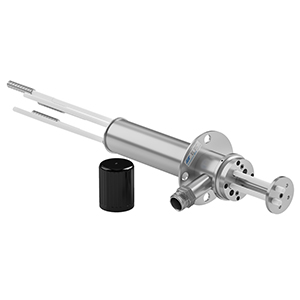

EDS-70V/EDS-70P型电钻孔引伸仪系统
对抗仪式EDS-70V型多点钻孔引伸仪是一种精密仪器，旨在帮助土木工程师和地质学家测量岩体和邻近土壤的变形。
与锚螺栓称重传感器和胶带扩展仪一起，它是对基础，斜坡和堤坝的调查和监控以及研究地下洞穴，隧道和矿山岩石的行为的必备设备。钻孔扩展仪是一个重要的仪器，尤其是在地下腔和山体滑坡的调查中。

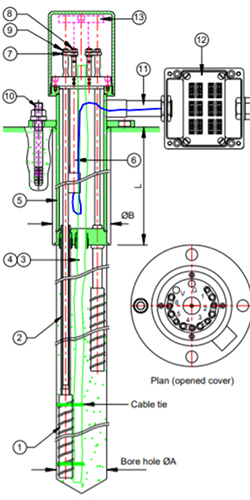

EDS-70V电子引光计
EDS-70V型钻孔引伸仪采用了振动线传感器来测量位移。可灌浆钢筋锚杆(1)附着在设计中规定的适当长度的玻璃纤维(2.a)或AISI 410不锈钢(2.b)连杆上。
玻璃纤维连杆从工厂提供单个长度。连杆封闭在重型保护管内，以允许自由运动。使用连杆板和锁紧螺母将位移传感器连接到连杆。
EDS-70V电子引光仪图
EDS-70V可从工厂订购，以监测最多六个深度的结算。它适用于3“Ф（〜76mm）钻孔，可为高达1〜3点和4”Ф（〜102mm）钻孔4〜6点。
钻孔口的直径增加到90毫米和125毫米，以容纳封头组件。可选择提供间隔调整，以便在隆起/沉降的情况下移动超过范围。
模型EDI-51V便携式读数记录器用于测量模型EDE-VXX振动线线性位移换能器的位移。也可以远程监控读数型号EDAS-10数据采集系统。
模型EDS-70M机械扩展仪
型号EDS-70M版本的钻孔引伸计是可用的读数与机械表盘规。这种型号没有提供振动线传感器。
在后期，这种引伸计可以通过安装振动线位移传感器转换为电子读数。
线性位移传感器
模型EDE-Vxx振动线线性位移换能器包括振动线传感器，其行程为50mm（EDE-V05），100mm（EDE-V10）或150mm（EDE-V15）。它将机械位移转换为频率形式的电输出。Encardio-Rite模型EDI-51V远程数字读数单元或ENCANDIO-RITE模型EDAS-10可以读取或记录此频率输出。
EDS-70V/EDS-70P型电钻孔伸长仪的规格
| 类型 | 振动线/电位测量 |
| 要点数量 | 2到6 |
| 延长杆 | 不锈钢或玻璃纤维 |
| 锚 | Groutable或封隔器 |
| 传感器范围 | 50,100,150 mm |

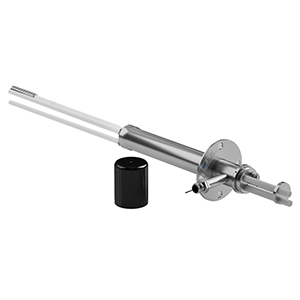

EDS-71V/EDS-71P型电钻孔引伸仪系统
对抗仪式EDS-71V型电钻孔引伸仪是一种精密仪器，旨在帮助土木工程师和地质学家在测量岩体变形和邻近或周围的土壤。
EDS-71V型钻孔引伸仪的结构、工作原理、应用和规格与EDS-70V/EDSayx坦克世界-70P型电钻孔引伸仪相似。

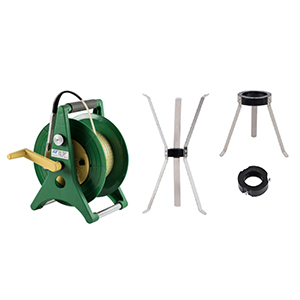

EDS-91型磁引伸计系统
对抗仪式型号EDS-91V/H磁引伸计是用来测量垂直沉降或横向移动取决于应用。通过监测位于接近垂直通道上的磁性目标的位置，可以评估土体内不同水平的沉降或隆起。

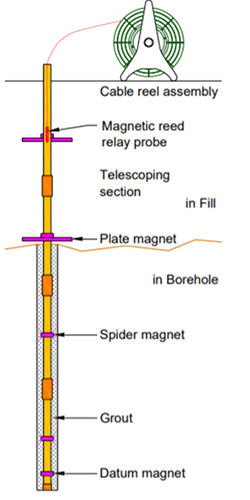

模型EDS-91磁性伸展计系统的图
两种类型的接入管与伸缩联轴器可供安装。仅用于监测沉降，使用常规进入管。为了监测沉降时的横向位移，采用了带伸缩耦合的测斜器套管。
在土方填方中进行垂直安装时，3米长的管道通过伸缩接头逐一连接，以跟上填方作业的速度。磁铁位于较低直径管的中心。
对于水平安装，沟槽底部铺设了类似的伸缩式进入管，磁铁板嵌入沟槽地板中。为了监控死端孔，可提供具有可选卷轴，电缆返回管和死端带轮组件的拉绳。或者，对于小的长度孔，可以使用推杆。
导油管接头
EDS-91 / 1.1：PVC接入管，26毫米I.D.32.8 mm O.D.，3米长。
EDS-91 / 1.2：以上的扩展/压缩PVC访问管，约35.5毫米内径和41.5毫米外径，1米长。
EDS-91 / 1.3：ABS开槽管，内径58毫米，外径70毫米，长度3米。重量约3公斤。
EDS-91/1.4:ABS槽式伸缩耦合(允许150毫米压缩)。重量约0.5公斤
EDS-91/1.5:回流管与EDS-91/1.1相同
信号接收器和探头EDS-91 / 2.1
探头，22mmφx 150 mm长的簧片开关在硅橡胶中封装在硅橡胶中，以防止震动，腐蚀和浇注水。它连接到由带电池组的卷轴，开关开关，蜂鸣器，由平板测量胶带的卷轴组成的信号接收器。
卷尺实际上是不可膨胀的，绝缘扁平，10毫米宽× 2毫米厚。探针的磁带长度为:
长度'l'（m）：30 50 100 150 200 300
解决方法:1毫米
长度'l'（ft）：50,100,150,300,500
解决方法:0.01”
防潮电子和标准9 V PP-3尺寸电池位于电缆卷轴上的毂中。可以轻松移除集线器以更换电池或检查电子设备而无需拆卸整个电缆卷轴。
EDS-91/2.2:对于较大直径的进入管中的居中定位探针，可获得直径为6mm的100mm长的适配器，少于接入管的较小。
EDS-91/2.3:这是EDS-91 / 4.2的替代方案。它是倾斜度计类型适配器，具有两个固定轮和弹簧装载轮，纵向距离为30厘米。
磁铁目标
EDS-91/3.1:钢板磁铁的300平方毫米的中心孔，以滑过进入管。
EDS-91/3.2:环磁体57mmφ×20mm宽度，用于DAS-91 / 1.3的EDS-91 / 1.1和92mmφx 20 mm。或（环形磁铁永久固定在管道上用于基准）
EDS-91/3.3:有6片叶子的蜘蛛磁铁，可以在正确的位置发芽。
EDS-91/3.4:带3个叶子的蜘蛛磁铁用于推开进入管。

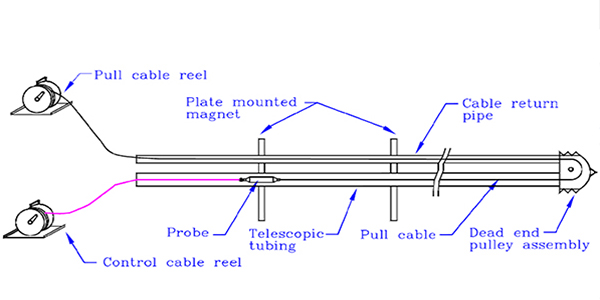

死角滑轮总成EDS-91/4.1
设置死端带轮组件，用于监控死端孔的水平安装。
拉电缆真正的EDS-91 / 5.1
在监控水平运动所需的安装情况下，提供了具有电缆返回管的拉线卷轴。它有助于通过接入管向后或向前移动探头。
型号EDS-91磁伸仪系统的规格
| 范围 | 30 50 100 150 200 300 |
| 决议 | 1毫米 |
| 探针维度 | 22mmφ，长150毫米 |
| 访问管 | PVC，25.5毫米I.D.，32.5 mm O.D.，3米长，安装在两端，具有尺寸35mm I.D.，41.5mm O.D.，长度1米，2米，3米的伸缩耦合 |
| 范围(英尺) | 50,100,150,300,500 |
| 决议 | 0.1“标准 |

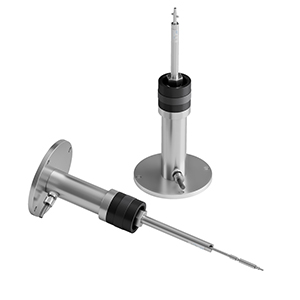

模型EDS-92土壤伸展仪
Encardio-rite模型EDS-92引度计用于监测两个表面之间的位移，这两个表面可能会随着时间相互移动。土伸计主要应用于土/填石路堤内或路堤下的横向应变和沉降测量。
它用于测量基础运动和控制自然和路堑边坡。利用土伸计还可以监测挡土墙、桥墩和桥台的位移。
它还可以测量混凝土中的施工缝和岩石中的缝/断层的位移。引伸计通常安装在宽约500mm ×深约600mm的沟槽中。引伸计通常安装在宽约500mm ×深约600mm的沟槽中。

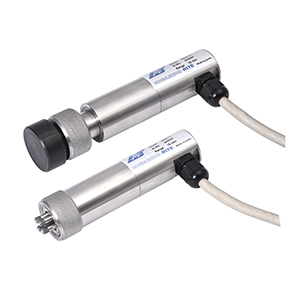

EMA-11型测量锚
Encardio-Rite模型EMA-11测量锚(锚杆引伸计)，是锚杆和引伸计的组合。EMA-11测量锚用于确定施加在岩石锚杆上的荷载。
它是一种精密仪器，旨在帮助土木工程师和地质学家评估锚固系统力量及其在螺栓内的分布，从而得到安全和有效性。
模型EMA-11测量锚点工作如何？
测量锚的主要功能是根据岩石的松动效果来确定力在螺栓上施加力的深度。
型号EMA-11测量锚固件由钢中空锚/岩螺栓组成，具有精确的4点伸展计。中空螺栓内的测量条具有总长度的每个季度的锚点，使得可以确定岩石螺栓的延伸和相应的力。

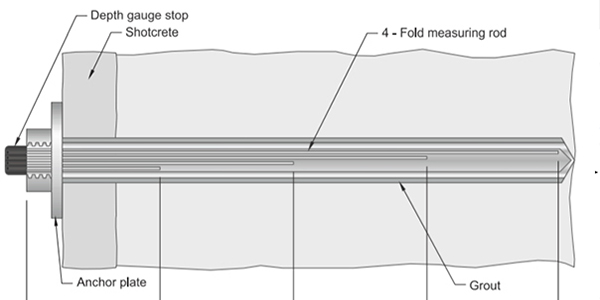

测量方法
型号EMA-11测量锚具有高达250 kN的断裂力。提供的长度为3米至6米。
通过测量来自设置在钻孔口处的相应测量条的近端的深度来拍摄由于各个测量条之间的压缩或延伸引起的长度的变化。使用分辨率为0.01 mm的数字卡钳/微电器深度计用于读取读数。
由四个电位传感器组成的电动头组件可选地可用于电输出。Encardio-Rite Model EDI-53P读数/数据记录器或EDAS-10数据采集系统可用于监控网站上的测量锚。
Model Ema-11测量锚定的规格在此处您的标题文本
| 长度 | 3,4,6米 |
| 固定点 | 4 |
| 钻孔直径 | 51毫米 |
| 锚定直径 | 标准26.7毫米 |
| 加载能力 | 250 kN |
| 范围 | ±5毫米 |
| 决议 | 0.01毫米 |
| 外壳 | IP 65 |
这一切都是关于突出器的类型，施工到运行原理和规格。虽然我们试图涵盖关于突出器的一切，但如果我们错过了一些东西，请在下面做评论。此外，请告诉我们您的查询或建议。
