岩土仪器监测是岩土工程学科的一个分支学科。岩土仪器是指用于监测岩土结构、场地和环境的各种精密仪器。岩土仪器仪表和监测对任何建设项目的成功都起着重要的作用。你可以把它想象成一把巨大的伞，遮蔽着所有突出的建设项目，从隧道、高层建筑、深基坑、钻孔，到机场、海港、铁路、大坝和桥梁。

岩土监测既可用于结构的短期安全，也可用于结构的长期安全。它主要在施工前期、施工阶段、施工后以及破损阶段进行。

在这里，我们将更多地讨论岩土仪器和监测，以及Encardio-Rite提供的所有不同类型的仪器和服务。

什么是岩土仪器仪表?

“岩土工程”这个词由“geo-”和“technical”组成，“technical”是指任何与地球有关的东西。因此，土工仪器指的是所有不同种类的仪器，用于监测土地、在其上、其下和其上建造的建筑物。它包含了对构建和维护的任何东西的监视的整个范围。

岩土服务利用包括倾斜计，压力计，倾斜仪，光束传感器，接合仪，裂缝仪表，应变仪，压力电池，称重仪，铅线，钻孔扩展仪，磁突出量，渗流测量，水库仪表，地震仪，便携式读出单位，自动数据采集系统等。

|还阅读：仪器仪表和现场测量:未来|

什么是岩土监察?

岩土监测与岩土仪器是密切相关的。例如，每当规划一幢建筑时，就会对建筑工地及附近的工地进行适当的测量。在建造任何建筑物之前，岩土工程勘察是检查土壤剖面和地下水位的必要条件。

一旦施工开始，就会进行持续的实时监测，使结构按照预期进行。即使工程完成后，亦会持续进行监测和岩土工程勘察，以量度结构的变化。

所有这些过程都被称为岩土工程监测。

岩土仪器仪表和监测公司

世界上有几家公司从事岩土、仪器和监测业务。记住，土木工程或建筑公司和岩土仪器监测公司之间有很大的区别。

Encardio-Rite集团就是这样一家公司。Encardio-rite集团于1966年在印度勒克瑙成立，是全球安全监测领域的领导者，提供岩土仪器、结构和环境监测以及大地测量解决方案。多年来，凭借高品质的产品和创新的在线解决方案，其专业服务已成为一个成熟的品牌。爱游戏扑克

Encardio-Rite提供最全面的岩土服务和产品，包括数据收集、数据库管理、复杂的监测、测量、安装、供应和校准的岩土和大地测量仪器与内部开发的先进软件。爱游戏扑克

岩土工程仪表和监控公司的设施

任何岩土仪器仪表公司都必须拥有精确、可靠、准确的监测和仪器仪表服务。说到结构，我们不能在质量上冒险。

ENCANDIO-RITE有以下推进设施，使其成为领先的岩土工程仪表和监控公司之一：

研发部门

Encardio-Rite是技术进步的领导者，拥有尖端的软件、仪器、监测和制造技术，以满足不断发展的建筑和环境部门的动态需求。

质量

岩土测试服务是必不可少的，有稳定的质量服务和可靠的产品，符合ISO-9001:2015质量体系，符合国际标准。爱游戏扑克

生产

除了研发部门，公司拥有最先进的制造和岩土测试设施，配备了最好的工具和技术，包括电子束焊接和测压元件校准设施，最高可达15,000 kN。

有哪些不同类型的岩土监察服务?

土工服务是一个巨大的保护伞，包括在施工前、施工期间和施工后阶段进行的各种监测。它可以包括对隧道、钻孔、基础、深基坑、铁路、海港、机场、桥梁、大坝、滑坡易发地区、地下水位等的监测。

施工阶段的风险必须可以忽略不计，这就是为什么需要广泛的具有先进数据库管理的传感器。该监测系统促进了对地下和地表参数如水位、应力、应变、压力、荷载、横向变形、接缝开口、裂缝、沉降、收敛、倾斜等的手动和自动监测。

监测数据通过在线或评估报告不断提供给建筑承包商和顾问。这有利于在安全区的工作，并在存在任何风险的可能性时采取纠正行动。

让我们看一下任何岩土工程和监测公司提供的所有岩土管理服务，包括对外仪式。

结构监测

基于网上的网站结构监测服务和岩土机械解决方案包括：

1. 建筑物、纪念碑和构筑物在附近施工活动(如地下隧道、高层建筑深挖等)时的安全。
2. 现有多层建筑、酒店综合体、公司办公室和建筑物的安全至关重要。
3. 受材料长期移动或退化影响的旧建筑和结构的安全性。
4. 具有历史重要性的纪念碑和建筑物的安全。
5. 山体滑坡地区建筑物和结构的安全。

新工程的监察包括:

1. 先进的岩土工程服务包括验证假设和设计参数的假设。
2. 施工期间的安全监控
3. 测量施工过程中参数的变化
4. 确保建筑与相邻结构和基础的接触面良好。
5. 核实新建筑/开挖工程的表现。

|还阅读:结构健康监测指南（SHM）|

铁路/公路、地铁。下水道隧道监测

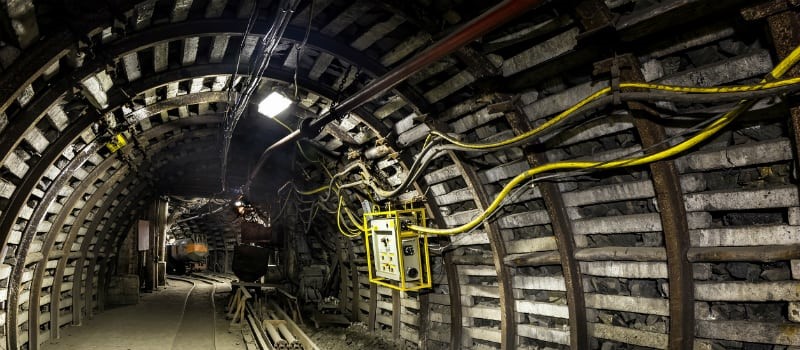

为了隧道，仪器监测在其生命周期的每个阶段都有益：

在设计阶段，安装在勘探隧道和钻孔中的仪器提供了有关现有地面条件的信息，这反过来有助于优化设计。岩土工程勘察确定了设计和监测计划。

在构建阶段，仪表提供了有关设计在执行过程中实际执行情况的信息。如果在设计阶段做出了某些假设，仪器数据将确定这些假设是否确实正确。

如有需要，可在早期阶段改变设计，以节省以后补救措施的时间和金钱。从地面进行的对准仪器提供了地面和地下条件的数据。仪器也在可能受隧道施工影响的表面结构上进行。

隧道运作阶段的长期岩土监测服务可确保其安全，确定任何自然灾害(如地震)对其结构完整性的影响。隧道的岩土工程勘察有助于规划和优化维修计划。

|阅读更多:Megastructure背后的科学：Gotthard基隧道|

滑坡/斜坡稳定的在线监测

一般而言，在易发生山泥倾泻的地区可采取以下步骤:

1. 监测斜坡，以发现任何不稳迹象。在报警条件产生之前，可以制定岩土工程解决方案。
2. 需要使用适当的边坡稳定技术采取纠正措施的稳定边坡。
3. 设计在线（近实时）监控程序，以验证坡度的稳定性是否实现。

一个良好的预测和预警系统，如果能有效地控制和缓解滑坡，就能大大减少滑坡造成的破坏。不稳定的斜坡需要可以远程访问的监测系统，并在发生故障时提供即时警告。

岩土仪器、测量技术和数据传输系统的进步，使监测这些斜坡变得方便和经济。远程(近实时)监测斜坡运动和其他可能影响其的参数，可以是在不稳定或可能不稳定的斜坡中降低风险的正确方法。

无论是目前的还是未来的滑坡问题，都需要工程地质学家对滑坡类型进行准确的评价，并根据收集的数据和经验采取纠正措施来解决类似的问题。解决方案应该基于对工作假设的良好思考，考虑到所涉及的成本和投入的努力的有效性。

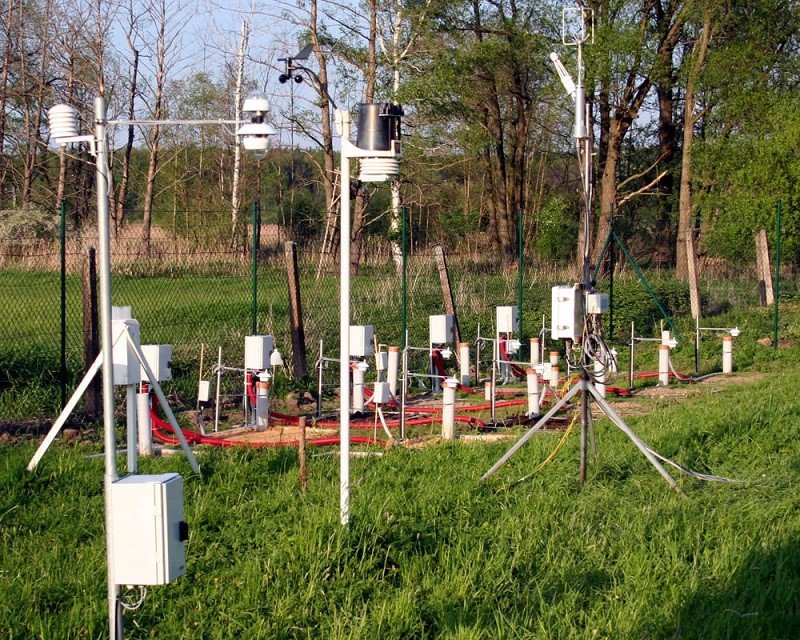

地下水位监测

地下水是该国最宝贵的资源之一。对于任何有效的水管理计划成功，需要连续监测地下水的水位。在每个地方都非常突出地下水和岩土问题。及时可靠和准确的地下水数据，以评估地下水条件，使得农业干旱和泵浦流失等不利情况，可以有效地处理。

然而,地下水监测当要监视的站点和参数数量增加时，任务将变得庞大和昂贵。自动化监测系统是最好的岩土工程软件解决方案，可以在一个偏远的中心位置提供来自国家不同地区的数据，几乎是实时的。

在如此大的范围内进行地下水监测的主要目的是根据地质、气候、土地利用模式和水文特征，记录地下水位对补给和排泄参数的自然和人为应力的响应。

|还阅读：地下水位监测和压力测量|

地下连续墙位移及相关地面运动监测

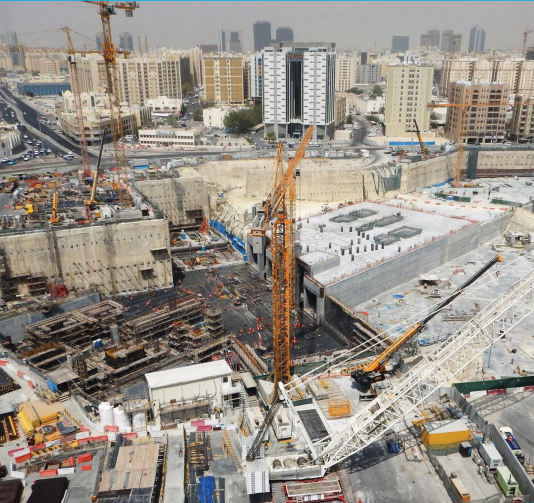

深基坑是在高层建筑、地下车库和多层地下公共交通系统等结构建设之前进行的。

在许多这样的情况下，连续墙是最好的解决方案之一。软土地基开挖会引起地层运动。这可能会破坏邻近现有的敏感结构。在深基坑中，变形必须限制在可接受的范围内。对影响区进行监测是保证施工安全的关键。

监测桥梁

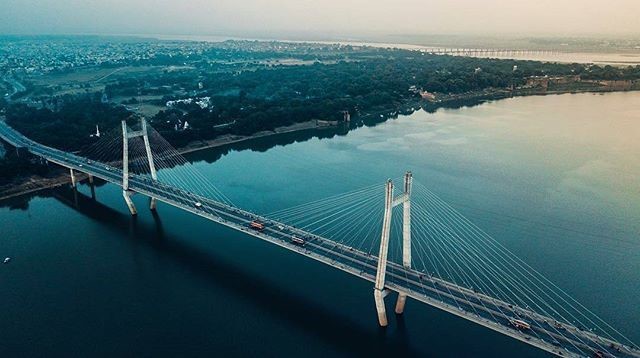

为了桥梁，建议持续监测结构健康，以确保适当的维修和人员和材料的安全。

在桥梁倒塌之前，受影响地区的倾斜往往会发生变化。综合岩土仪器能有效地对不同类型的构筑物进行在线监测，及时预警即将发生的危险。其目的是协助业主/设计师/承包商/建筑师了解结构在逐渐或突然变化状态下的持续性能。

影响性能的主要岩土问题是由于土壤条件或附近的施工活动，由于土壤条件或附近的施工活动，由于交通，地下水位，大气条件和丘陵地区的运动等振动，这可能反映出在倾斜和结算值的异常变化中。

|还阅读：结构监测 - 桥梁|

软土固结监测

在软土地基上修筑公路路堤、桥梁引线、堤坝、大型储存区、储罐、机场跑道或建筑物等工程时，由于土在叠加荷载作用下的固结，会产生较大的沉降。

为避免由于这种沉降而避免严重和潜在的昂贵问题，希望使整合在项目的一开始就发生，并且在施工期间最短的时间。

在软土地基上的设施建设通常会推迟，直到能够保证在随后的固结过程中不会因沉降而损坏。如预计的延误不能接受，可透过填海及/或安装垂直排水渠，缩短加固所需的时间。

明渠渗水监测

预计在所有的堤防坝甚至混凝土坝中，水会渗透到坝的周围或坝下。渗流量、渗流路径和渗流速度是分析大坝结构性状的重要因素。

渗流量很重要，原因如下:

1. 大坝周围(通过桥台)、大坝下面(通过地基)以及在某些情况下，通过大坝本身的大量渗漏，可能会溶解这些位置的岩石或土壤材料中的一些化学成分。渗流越大，溶蚀就越大。这反过来又提供了一个扩大的渗流路径，从而导致更大的渗流。建立在某些蒸发岩(如石膏)上的大坝尤其受到这个问题的影响。
2. 大量的水通过，在大坝周围或下方导致渗流区域的完全饱和的土壤和岩石，过度静水隆起压力，以及土壤和岩石的软化和弱化。
3. 在极端情况下，渗漏量过大可能会影响水库的储水能力。

渗水路径的位置值得关注，因为:

1. 如果大部分的渗流水被限制在少数几个离散的渗流路径上，且渗流速度足够高，那么土壤颗粒的渐进侵蚀可能会发生，从而导致大坝的管道型破坏。
2. 在这些地区，渗流水在少数途径中大量存在，可能导致集中溶蚀。

渗流水的运动速度很重要，因为:

1. 流速越大，渗透路径中颗粒被侵蚀的几率越大。更大的流速会导致越来越大的颗粒被移动，管道更有可能发生故障。

因此，路堤坝应规定:

1. 渗流源的确定
2. 可靠的渗流量测量
3. 评估渗流流量的水质，与流量运输的材料相关
4. 在路堤、基础和桥台中孔隙压力的指示
5. 渗流监测可能是堤坝性能观测中最重要的一种形式。
6. 一定量的渗漏是不可避免的，如果疏导不当，将对大坝构成威胁。渗流的质量和数量都很重要。

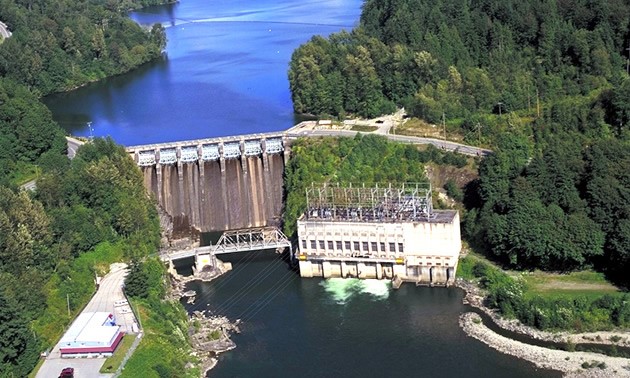

监测水坝

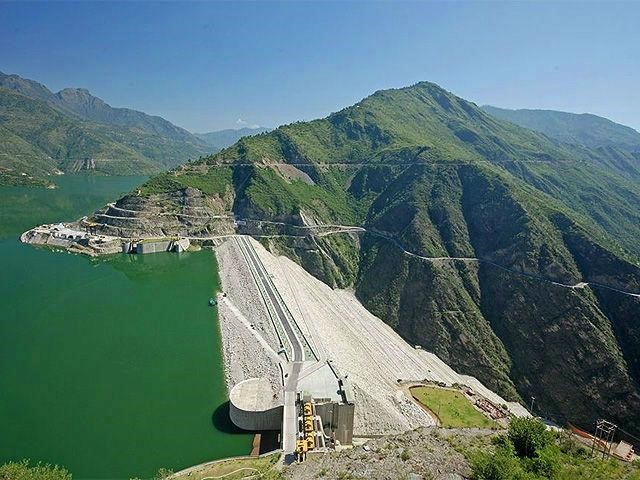

大坝的监测对于了解大坝施工和运行过程中的基础和结构行为至关重要。岩土监测服务和仪器仪表在大坝安全监测以及提供有关大坝性能的必要信息，并在早期和可预防的阶段发现问题。

工地调查范围的工作和仪器性质不仅取决于水库和水库大小的复杂性，还取决于下游生命和财产损失的可能性。此信息对于直接负责大坝故障的后果的大坝所有者至关重要。

大坝的安全运行是关系到经济效益和公共安全的重大问题。灾难性的溃坝会威胁下游的生命和财产。

|还阅读：大坝的仪器和结构监测|

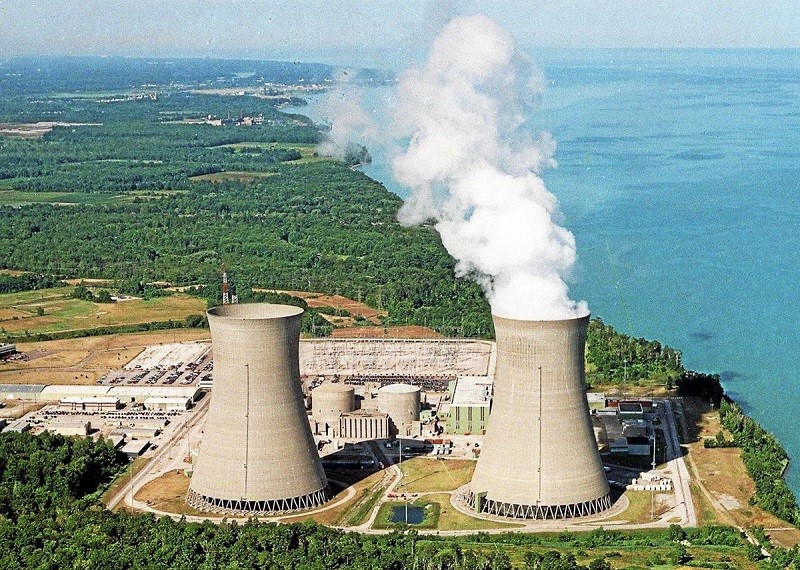

核电厂的监控

为了核电站，强烈建议不断监测结构健康，以确保以下内容：

1. 人员，材料，附近社区和环境的安全。
2. 收集核电站各部分的长期可靠数据，特别是基础、锚固系统和围护结构。
3. 数据确定天然灾害等地震，旋风，洪水等的影响。
4. 为工厂计划和安排预见性和预防性维修计划提供数据。

不同类型的岩土仪器

各种各样的仪器被用来进行岩土监测，大地测量，结构监测，以及环境监测。Encardio-Rite提供的最常见的岩土仪器包括:

网络数据监控服务(WDMS)

在线结构监测仪器系统的核心是数据收集和传输服务由Encardio-rite提供给世界各地的用户。Encardio-rite提供数据记录器与GPRS/GSM传输，数据记录器与RF传输，节点和网关，读出单元，和控制盒。

的数据记录器与GPRS/GSM传输适用于特定应用领域和岩土性需求的不同型号。这些包括：

• 型号ESDL-30数字传感器多通道数据记录器。
• ESCL-12VT单通道数据记录器用于大众传感器。
• ESCL-10VT型单通道数据记录器用于地下水和降雨监测(内置气压传感器)。

的节点和网关范围包括振动线节点，模拟节点，数字节点，中继节点和网关。的便携式读出单元可用于大众传感器和模拟传感器。

|还阅读：数据记录器的类型及其工作原理?|

倾斜米

为了在线监测建筑物的倾斜度，可能引起的差异地面沉降，一个合适的传感器是倾斜度仪。的倾斜计理想情况下应安装在室内位置或阴凉处，以防止大的温度波动对监测结果的影响。使用者可使用两个或两个以上的倾斜仪随时间而监测建筑物的倾斜度。

读数是在早晨温度在建筑物中引起的应力最小时获得的。

下图是安装在建筑物上的带有ESDL-30数据记录器的双轴倾斜仪。

为了对现有结构进行安全监测，可以在适当的位置安装两个或多个这样的系统，通过Encardio-rite Web monitoring Services提供在线数据和警报。

对于建造在山丘上的建筑和结构，这是一种很好的低成本的服务，可以监测它们随时间的稳定性。它可以在降雨期间对地面运动发出预警。还有模拟倾斜仪，便携式倾斜仪，数字倾斜仪，箱式倾斜仪等收藏品。

|还阅读：什么是倾斜仪，它们在哪里使用?|

裂缝测量仪/裂缝测量仪/位移测量仪/接头测量仪

随着时间的推移，建筑物、建筑物和纪念碑都会出现裂缝。监视其宽度的变化可以提供重要信息。为了在线监测裂缝宽度的变化，合适的传感器是EDJ-40V型表面裂纹测试仪。用户可以在有代表性的地点使用其中的几个，以监测建筑物裂缝随时间的发展。

下面的图像显示裂缝指标在Trino，意大利Trino的大教堂的圆顶上安装在线网络的监控。在这种结构中也安装了几种倾斜仪表以进行在线监测。

对于手动监测裂纹，Encardio-rite型号EDJ-40C和EDJ-41M裂纹仪是可用的。

倾斜

就地倾斜(IPI)用于持续监测涉及深挖工程的建筑地盘的地面横向移动。这种地面的横向移动可能会影响毗邻结构的安全。

对于井眼横向移动的在线监测，Encardio-rite提供型号EAN-52MV就地倾斜仪系统带有SDI-12接口传感器。

数字倾斜度计由穿过型数字倾斜感测探针组成，该倾斜感测探针连接到保持在钻孔顶部的卷轴单元。卷轴由卷绕卷轴组成，该卷轴容纳电缆和无线蓝牙中继单元，用于将数字探测数据发送到移动电话。卷轴单元中的可充电电池为整个系统提供电力。

|还阅读：倾斜仪:如何工作，安装，以及如何阅读|

钻孔应变仪

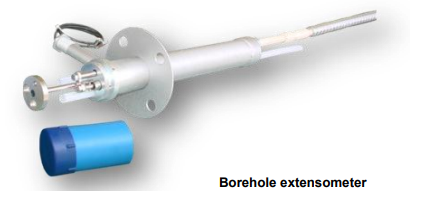

Encardio-riteeds - 71 v模型单通道和eds - 70 v2-6通道钻孔引伸仪(BHE)广泛应用于施工过程中地下沉降的在线监测。如果BHE安装在水平钻孔中，它可以提供有关横向移动的重要信息。

有关微米深度计的手动监控，可以使用Encardio-Rite模型EDS-64U / D单通道和EDS-63U / D 2-6通道BHE。

压强计

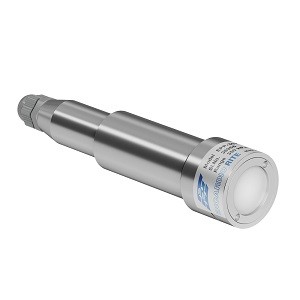

Encardio-rite模型EPP-30V压电计推荐用于施工现场附近、建筑与开挖之间和地下工程之间的地下水压力/水位的在线监测。

在线压力监测系统提供了非常重要的安全信息，特别是在雨季，任何建筑在山上。数据通过Encardio-rite的GSM/GPRS网络数据监控服务传输到中央服务器。

|阅读更多:压力计:类型，功能和它是如何工作的?|

应变计和测压元件

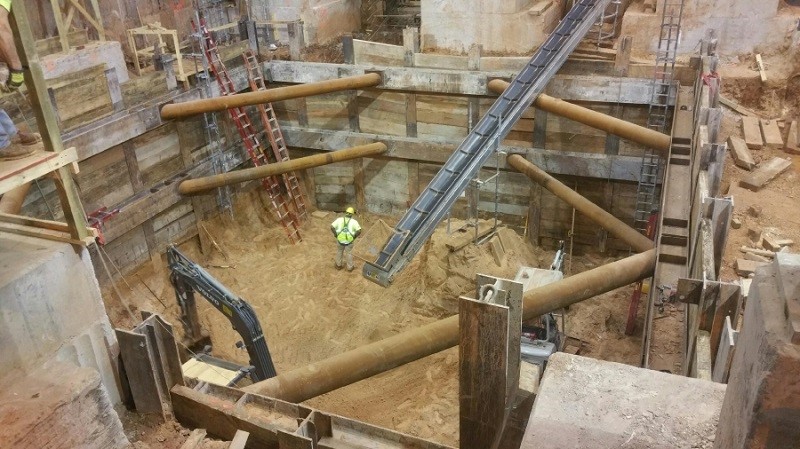

深基础施工时，如果周围建筑物落在施工活动影响区内，可能会引起建筑物的横向移动和沉降。这可能需要在挖掘区域周围建造连续墙或板桩。

在开挖过程中，可以使用支柱或锚杆来遏制横向运动。用于监测支柱或锚栓，以下传感器可从Encardio-rite获得:

1. EDS-20V-AW弧焊应变计用于监测支柱的应力
2. ELC-32V中心孔地脚螺栓测力传感器

阅读更多:

应变仪：原理，类型，特征和应用ayx坦克世界

测压元件:类型，工作原理，应用和优点ayx坦克世界

校准捕捉容器

对于相对较低的流量，监测渗流率的最简单方法是使用校准的集水器。

若要使用集水容器，排水管应直接通过一根开口的管道，或通过一个带有悬垂和垂直落差的管道。然后将校准的捕集容器放置在捕集水的位置，用秒表测量所需的时间。捕集容器最好是由不锈钢或一些合适的不易腐蚀的塑料材料制成。

流量计

在坝趾排水沟或排水沟收集的渗水，会透过明渠或管道排入坝的下游。流量的大小可以通过测量水的流速来确定。

有许多方法可以测量水的流速。有些使用枢轴管原理来实现这一目的。其他使用螺旋桨式旋转装置或电磁传感器或声速计来测量速度。

如果渗透水通过管道，一个简单的方法来确定流量是安装一个合适的孔板在管道和测量压降通过差压变送器。

Parshall槽

水槽是一种特殊形状的明渠流动部分，有点像文丘里管。水流被水槽顶部的一个会聚部分所限制。这就产生了一个与放电有关的差动压头。

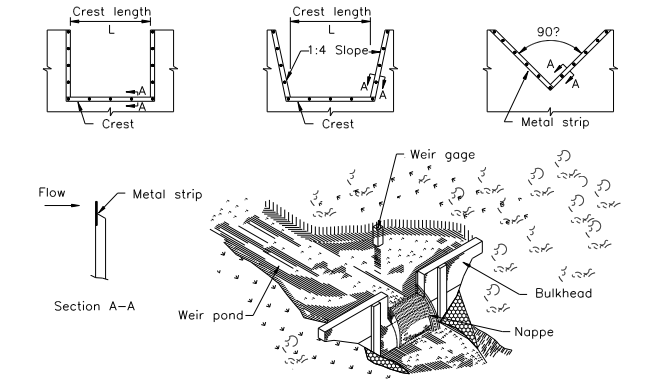

堰

堰是最古老，最简单，最可靠的设备之一，用于测量渗漏中的水量。通常使用的堰是矩形或90°V-andch型。在流速低的情况下，可以使用角度小于90°的V-intch堰。有时，使用梯形堰。在一些罕见的情况下，使用抛物线或循环堰。

排放在薄板堰堰上水头的函数,放电区域的大小和形状,通过实验确定流量系数考虑的水堰,通道的几何方法,堰,以及水的物理性质和流动特性。

激光扫描

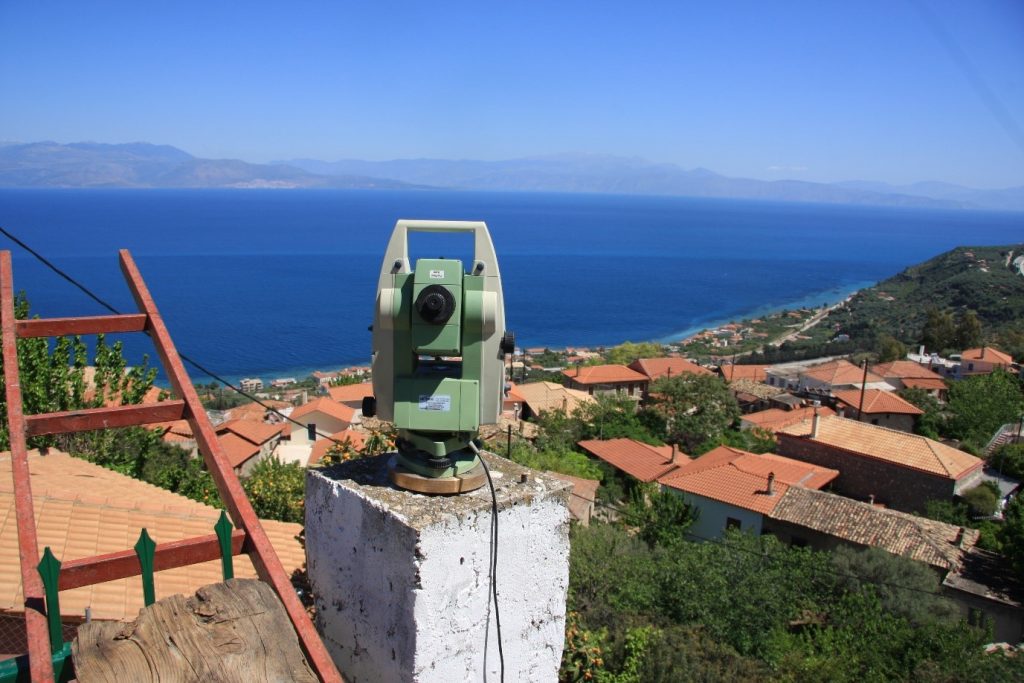

激光扫描是一种新的测绘方法，用于建筑物、建筑古迹、建筑工程(如隧道、桥梁、大坝等)或任何其他需要高度分析、难以接近或不可触摸的建筑的几何文献。岩土工程软件解决方案是基于一个非常密集的表面区域的三维坐标地图，以每秒数千到100万个点的速度快速输出。

激光扫描是利用激光技术对物体表面进行扫描的一种测量方法。它分析各种各样的物体，并收集其形状和可能的外观(如颜色)的数据。收集到的数据可以用来构建数字、二维绘图或三维模型，用于各种各样的应用。ayx坦克世界三维激光扫描仪可以测量与全站仪相同的量(水平和垂直角度和距离)。

激光扫描仪测量头通过预先设定的角度步骤来测量到目标点在该方向上的距离，而不是为仪器操作员选择的目标提供这些极坐标。现代激光扫描仪具有非常小的角度步长，因此具有极高的空间分辨率。这一特性是一个巨大的优势，因为它可以在相对较短的时间内以较高的精度记录大量的点。岩土工程软件解决方案由Encardio-rite提供。

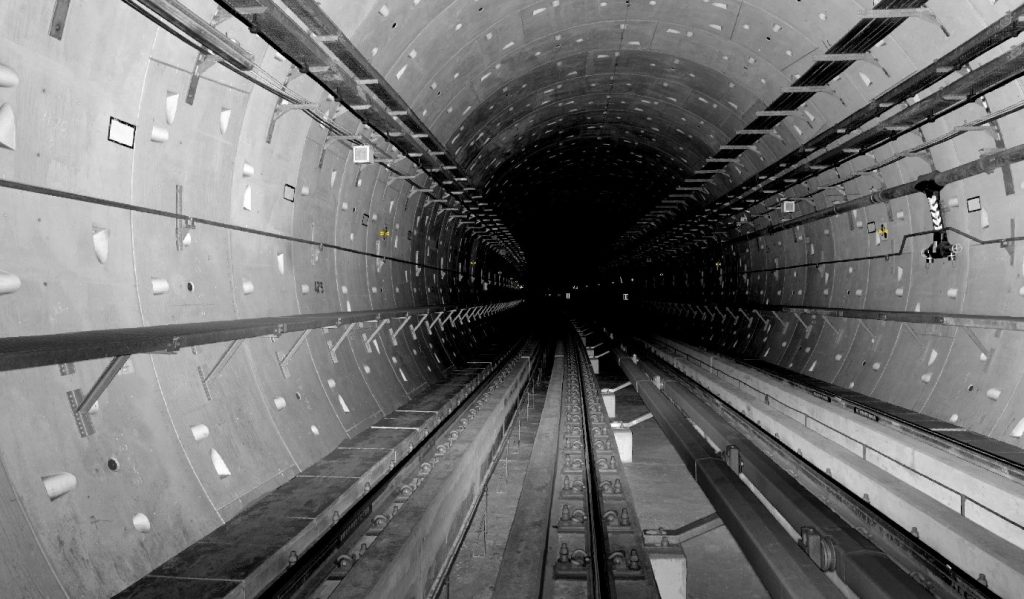

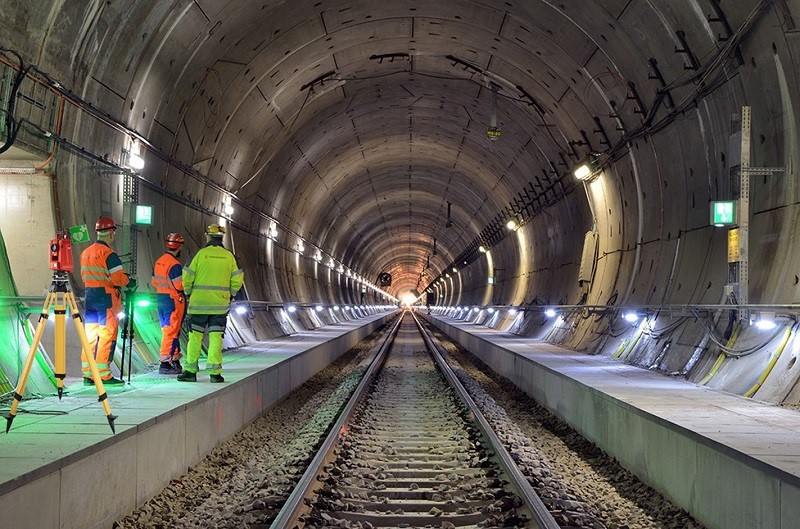

激光扫描隧道如下图所示:

自动化监控系统（AMS）

介绍了一种TBM掘进或其他隧道/车站/竖井工程可能引起敏感建筑物和其他结构沉降的区域的实时总位移(3D)自动测量系统。

岩土工程解决方案包括一系列联网的机器人全站仪和位于项目对齐方向的棱镜。该系统确保有价值的和及时的位移监测，提供高测量密度，同时无线传输和输入结果到数据库系统，以确保他们的读数和评估之间的最短时间。

岩土工程评估是通过一系列高精度的自动电子全站仪进行的，这些全站仪将记录地面和建筑物上反射棱镜的位移。

大地测量目标和测量标志

大地目标用于测量大坝、道路、隧道、桥梁和立交桥、多层和历史建筑、基础、采矿、滑坡和斜坡以及地震多发地区的变形。

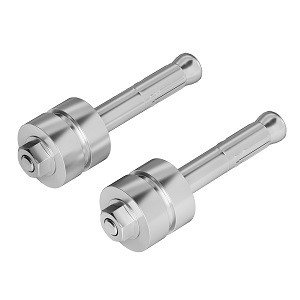

土工测量标志是在大地测量和陆地测量过程中，在地球表面标记有意义的测量点。

地震仪和加速度计

地震计是用来测量由地震、挖掘、钻孔、钻探等引起的地面运动/震动。岩土工程测试方法将这些运动记录为曲线图，通常称为地震仪。加速度计另一方面，用来测量静态或动态加速力。

Encardio-Rite的这里生活- 350 f加速度计模型这是“印度制造”倡议下首个在印度制造的加速度计。

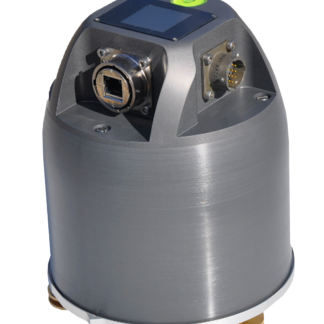

数字输出加速度计如下图所示:

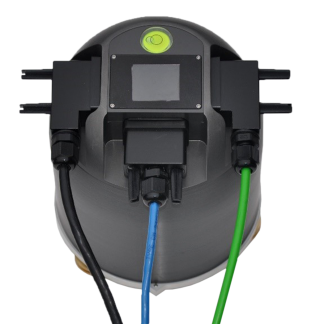

ESDA-120S型宽带地震仪数字输出如下图所示:

这一切都是关于岩土监测和仪器，以及监测时使用的不同服务、解决方案和仪器类型。我们希望您觉得这些信息很有用。
