振动丝式气压计安装怎么做?

振动丝式压力计用于在施工过程中测量土/石坝、大体积混凝土等大型结构物的孔隙压力，并用于施工结束后的长期监测。

振动丝式压力计的安装程序需要完全的知识和协助。在开始这个过程之前，让我们先看看安装所需的工具列表。

振动电线压电计安装所需的工具及配件

以下是心脏仪式的一般说明振动电线压力计模型EPP-30-V。

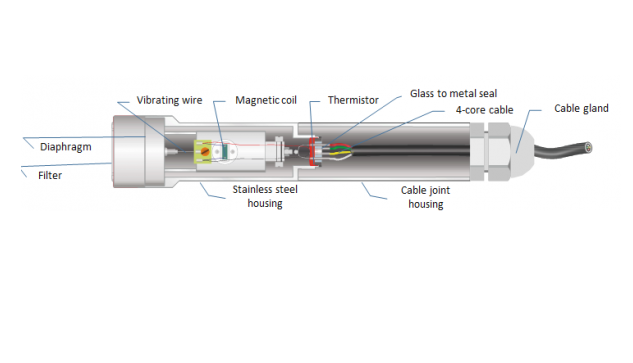

要进入四引脚端子，需要从传感器的电缆端移除电缆接头外壳。标有红色和黑色的端子在内部连接到传感器内部的磁体组件的线圈。另一方面，其他两个端子用于在热敏电阻的帮助下测量温度。可以使用牙刷清洁端子。

注意:丙酮可用于清洁除终端之外的传感器。使用丙酮清洁端子，因为它将玻璃破坏到金属密封件。

用数字万用表测量的线圈电阻在红色和黑色针脚之间，应位于每一种振动线压计的特定量程之间。对于EPP-30V型，电阻应该在120-150欧姆之间。另一方面，对于型号为EPP 40-V和VW压电计EPP-50V，阻力应位于130-170欧姆之间。重要的是从热敏电阻耐温图中确定室温下的电阻。
为了准确地判断阻力，它应该等于标有绿色和白色的销之间的电阻。例如，如果室温为25℃，则电阻为3,000欧姆。
导线与防护层之间的电阻应大于500m ω。
下一步是将传感器连接到Encardio-Rite Model EDI-51V便携式读数单元并打开它。显示屏应以以下方式显示读数 - 频率：2629.8 Hz。频率测量可以根据连接到指示器的换能器而变化。
安装振动丝式气压计时，便携式读出装置上显示的频率的初始读数(偏移量)应该是稳定的。
可以为Encardio Model EPP-30V进行交叉检查，以验证传感器是否对压力的变化反应。这可以使用以下步骤完成：
在锁紧螺母扳手的帮助下，拆下振动丝压计的过滤器。
用拇指对膜片上的压力放在隔膜上。验证指示灯上的频率读数是否降低。
读数的变化确保膜片上的压力成功地传递到振动的导线传感元件。

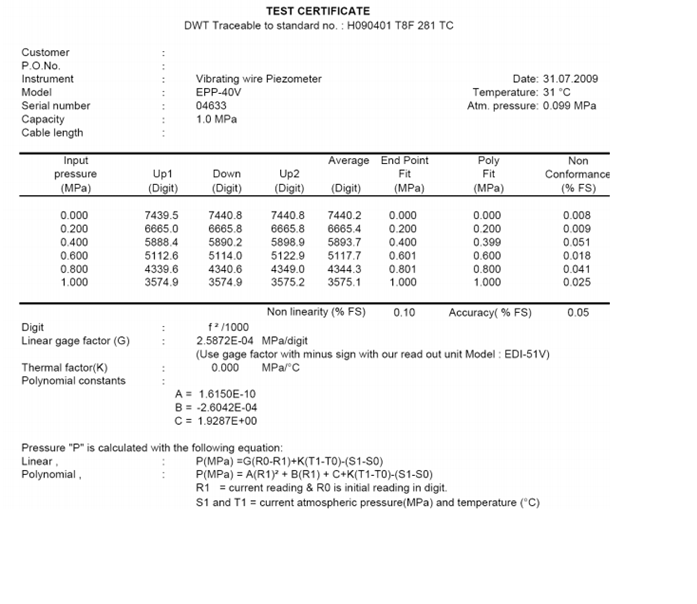

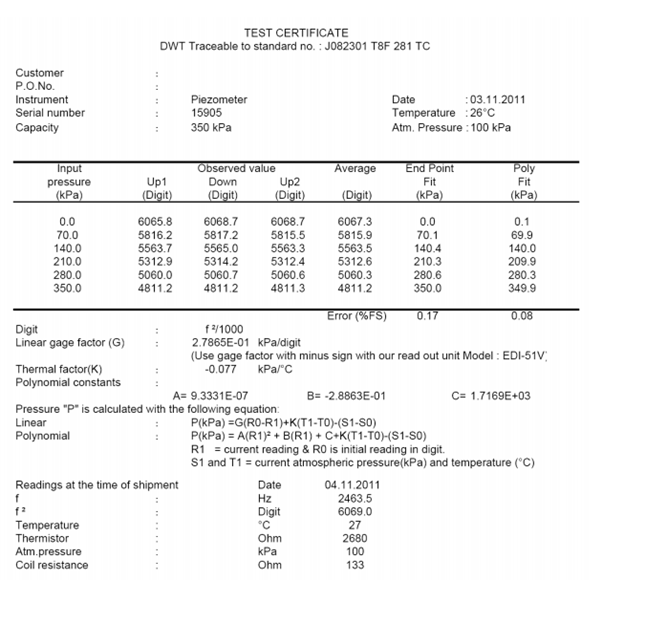

每个cardio-rite传感器都有一个测试证书，它规定了输出和施加压力之间的关系。要开始这个过程，将读出单元显示更改为frequency2模式。

Frequency2的零读数振动线压强计模型EPP-30V和EPP-40V不应该从当前零读数超过100 (x 103)部门和250 (x 103)分裂后分别考虑了不同的温度、气压、海拔高度、实际细胞位置(无论是站着还是躺着)

例如，在测试证书中，在调度时对Encardio-Rite模型EPP-30V的频率2中的零读数为6452.6（x 103 Hz2）。假设温度和气压在安装的地方和时间和时间相同，传感器放置躺下，频率2的读数应在6,352.6和6,552.6之间（x 103 Hz）之间

下一步是将所需长度的电缆连接到Encardio-Rite振动电线压压计模型EPP-30V或EPP-40V压阻计，如操作手册在电缆连接Wi-6002.11上的操作手册中所述，或者将模型EPP-50V的电缆延伸为需要。

注意:放线时，电缆卷筒应始终转动，使电缆固定在地板上。避免通过拉扯电缆本身来绕线，过度拉扯或拉扯会损坏电缆内部导体。我要记住的另一件事是永远不要从鼓的任何一边解开缆绳。

按照前面所述的程序再次验证传感器的工作情况。

注意:在电缆连接后检查导线之间的电阻时，请添加电缆电阻。对于型号CS 0401电缆，电阻为26欧姆/ km，对于CS 0406电缆的型号，电阻为48欧姆/ km。（两个引线乘以2）。如果使用任何其他电缆，请务必在电阻值下进行必要的添加。

注意:每个Contardio-Rite振动电线压压计都有一个不同的除去过滤器系统。通过打开锁定螺母，可以将模型EPP-30V过滤器除去。为了VW型EPP-40V压力计，通过释放过滤器支架，而滤波器，滤波器，而对于模型EPP-50V，通过拧下锥形顶部来除去滤波器。

警告：将脱气水从压阻计泄漏将导致孔隙压力的错误读数，因为气闸在过滤器后面发育。如果通过任何机会漏出漏水，请重复该过程，确保在其位置正确地设定为“O”环，锁紧螺母恰好拧紧。

请注意：组装压力计应袋装在脱气水中，保持饱和直至安装。

请注意：遵循高低空气进入过滤器的上述程序。

安装程序需要以极大的照顾和精确地进行，因为它可能导致可疑阅读。确保通过上面规定的所有步骤。

这都是关于振动钢丝的安装程序。如果你有任何疑问或建议，请在下面的评论部分提出。
