如何在隔膜墙中安装数字倾斜度计?

数字倾角仪确定并测量滑坡,不稳定斜坡,垃圾填埋场,隧道,浆料墙,板桩,桩,隔膜墙和水坝周围的横向运动。

但是,在安装数字倾斜度计之前,ABS壳体的放置是第一步。以下是数字倾斜度计安装如何在隔膜墙或桩中进行。

就在开始阅读倾斜度计安装之前,您还应该通过:

数字倾斜度计系统:准备安装

如何在钻孔中安装数字倾斜度计?

D壁倾斜仪安装的准备

在隔膜墙或桩中安装倾斜度计套管变得有点问题。这倾角仪外壳当与从底部到顶部的钢结构牢固地绑定时,变得扭曲和压力。在混凝土过程中产生的水合热和应力可能扭曲甚至裂开壳体。

1)第一步骤是在加强条笼内垂直固定150mm-孔径钢导管。要安装的管道的长度应使得其顶部保持在当前地面高度的0.5米。导管的底部应在笼子的底部水平上方约0.5米,并用混凝土插头/塑料盖密封底部。

2)虽然笼子正在混凝土虽然,您需要确保管长度的连接防水,以防止任何灌浆/混凝土进入其中。不应使用凹陷或扭曲的管道,因为这将使倾斜度计接入管难以甚至不可能。

3)我们建议在关键监测位置在1.25米近似中心到中心距离处安装辅助导管。这种辅助管可以使用,以防主管被窒息并且变得无用。

4)将导管牢固地焊接到笼中。您需要确保它在降低笼子期间保持垂直,并且在降低笼子期间是最不扭曲的。

5)覆盖导管口后的混凝土笼。

6)用水冲洗引导管,并借助合适的深度测量装置(例如,探测链),验证深度,可以完全打开底部。

7)在安装进入套管之前,请确保质量混凝土的水合热量耗散。您可以为此目的使用温度探头。温度不应超过40摄氏度。水合热,如果存在的话可以经过经纱套管并渲染无用。

|还阅读:数字倾斜度计系统:简介和它如何运作|

MS外壳中的倾斜度计壳体安装(D墙)

MS外壳中的倾斜度计壳体安装(D墙)

图1

1)将底盖的壳体降低到导向管中,将其夹紧它从顶部固定约500mm。保持一对平行于横向移动的方向的一对壳体槽,其中垂直于隔膜壁。

2)采用固定联接器预组装的壳体,该安全夹具从其顶端固定在大约500mm处并与管子配合,已经通过耦合端降低。POP-RIVET在四个地方到下面的壳体固定耦合。

3)用胶粘剂和胶带密封接头

4)从第一壳体和下部接头外壳中拆下安全夹进入导管。为了抵消浮力,如果需要,请用清洁水填充套管,将其降低到导管中。

MS套管(D墙)

图2

5)重复上述用于安装在引导管中的外壳的过程。

在MS套管(D-WALL)中灌浆

1)根据项目当局的指示,制备填充在导管和壳体之间的环形空间之间的灌浆混合物。

如果没有使用说明,建议的灌浆混合如下:

水泥50千克

膨润土10千克

水75升

2)建议在灌浆后用水齐平。这是为了防止任何泄漏的灌浆粘附到壳体上并损害探头的运动。

顶盖

1)最上面的壳体的顶部应在钢管顶部上方25毫米。用钢锯合适地切割管道顶部。使用平面文件使管端平滑。

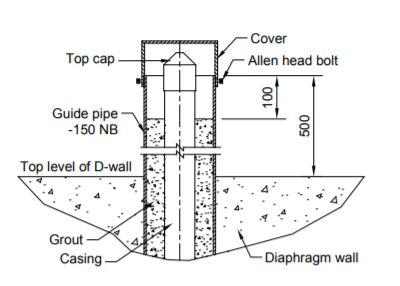

2)从钢壳体顶部的灌浆面顶部的深度应至少为图3所示的至少100mm(距离ABS壳体顶部125毫米)。这对于在壳体上固定管延伸夹具来进行读数。

顶盖

图3.

3)清洁壳体顶部的暴露部分并固定顶盖。

4)当不接受读数时,应通过固定在钢壳顶部的盖子固定到钢壳顶部的盖子(图3)。

倾角仪外壳:安装检查后

1)在安装进入管道之前检查安装的导管是否正确安装。确保它足够垂直并且是最不扭曲的。

2)在降低倾斜度仪探针之前,请通过虚拟探针(EAN-26 / 2.2)检查安装的访问管道。

3)确保在安装倾斜度计壳体后固定保护盖并将顶盖放置。

凹槽标记(符号约定)

1)标记标记号。在钢导管内侧的涂料中的安装。也用永久性墨标记笔标记壳体槽为“A +”,“A”,“B +”和“B +”和“B-”。如果最上面的探针朝向移动的主要原理平面的方向,则沿着该方向指向的壳体槽被标记为“A +”。俯视井,方向'b +','a-'和'b-'是从'a'顺时针方向的。

2)不应允许使用起重机,装载卡车等重型机械等重型机械等。如果需要,应提供警告标志的正确围栏。如有必要,应将带倾斜计壳体的导管切割到膜片上方的膜片壁台上,应提供可锁定的铰接盖。读数可以使用延伸夹具进行。

在这里,我们将如何解决方法数字倾斜度计安装程序是在隔膜墙壁或桩中完成的。我们希望您可能已经发现了这种有用的。如果您有任何疑问或建议,请随时在下面的评论中删除它们。
