倾角计是非常重要的岩土工程仪器，它有助于精确测量倾斜或倾斜的大小及其随时间的变化。它们通常用于挡土墙/连续墙、桩、建筑物等结构。
作为倾角仪的领先制造商和供应商，Encardio-rite提供了大量的岩土仪器，已应用于世界各地许多著名的结构。
在本文中，我们将关注Encardio团队的最新创新，以及一种前所未见的土工仪器——就地3D倾斜仪沉降系统。
让我们来看看这到底是怎么回事。

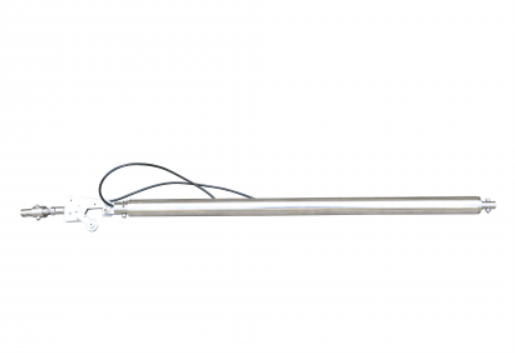

现场3D倾斜仪系统介绍
Encardio-rite模型EAN-61MS现场3D倾角仪系统(IPIS)用于测量和监测井内或结构上的横向移动以及沉降/隆起。
这使得它对于测量土壤，土方工程，结构或斜坡包括挡土墙/连续墙，路堤，深基础和大坝等的沉降非常有用。它还旨在提供有关潜在危险的区域、变形模式和施工控制措施的效果的信息。
这种新型仪器在滑坡监测领域也得到了广泛的应用。
除了测量之外，它还被用于数据记录的监控，实时监控特性和功能允许对任何潜在的威胁或故障进行早期预警。
岩土工程仪器的应用之一ayx坦克世界是，它有助于观察施工后的地面运动行为，并记录任何可能对结构稳定性产生负面影响的潜在危险情况。
最吸引人的特点是Encardio-riteIPIS系统的优点是可以在同一钻孔中进行在线横向移动和沉降。以目前可用的工具，这是不可能的。
我们将会详细地看一下测斜仪，但是让我们来了解更多关于它的应用和特性。
|阅读:倾斜仪:类型，工作原理和用途|
应用程序-在哪里使用?
- 该仪器主要用于测量堤坝、公路、土方工程、构筑物等堤防填方和滑坡区域的横向移动、沉降/隆起。
- 现场测斜仪可用于路堤、挡土墙等的变形监测。
- 它也适用于稳定性调查，施工控制，和监测由隧道施工或任何其他开挖引起的地面移动。
特点-就地3D倾斜仪系统
- 测量井眼/计量井的完整三维(X-Y-Z)剖面
- 是否可靠、准确、易于阅读
- 坚固耐用的结构设计
- 允许探头被移除、重新配置，并在不同的钻孔或项目中重复使用
- 极佳的温度稳定性
- 允许轻松连接到我们的数据记录器与极其简单和用户友好的配置软件。
|阅读:立式就地测斜仪-工作原理和安装|

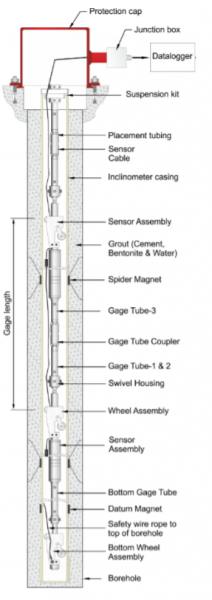

它是如何工作的-概述
这是如何现场3D测斜仪沉降系统的工作原理。

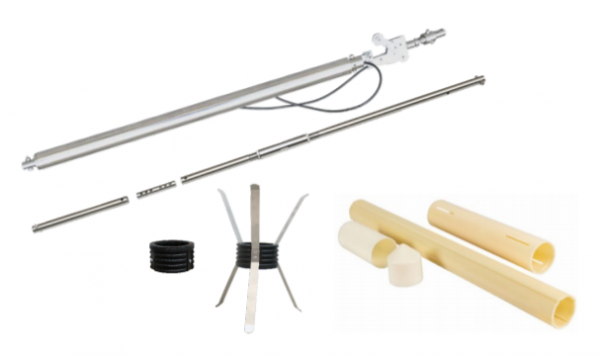

一系列带有伸缩联轴器的ABS测斜管安装在钻孔中，或在施工过程中嵌入土/堆石或混凝土结构中，或固定在已完成的结构的垂直面上。ABS外壳每隔一段装有特殊的磁铁环。
IPIS系统配备了一系列探头，这些探头被连续放置在测斜仪套管中，以测量移动区域。每个探头都包含一个高精度的双轴MEMS传感器，用于监测倾斜或横向运动(X-Y)。它还提供了一个非接触式磁传感器，用于监测沉降或升沉(垂直运动- Z)，放置在防水不锈钢外壳中。
这些传感器用于测量连续分段的倾斜和沉降，可以精确监测测斜仪套管剖面(x-y-z)的变化。每个探头还配备有枢轴簧载轮，这些轮通过位于测斜仪壳体凹槽内的测斜管相互连接。
间隔管的长度决定了每个传感器之间的距离;监控倾斜的每个部分的长度。
我们的倾角传感器位移范围为100mm，有助于测量预期的沉降/隆起。它被标记在三个位置，两端和中间，以便于设置。
在测量管中提供5 mm / 50 mm / 75 mm的粗调整和50 mm(±25 mm)的细调整，用于在环形磁铁上定位沉降传感器。即使是计量管也是部分组装起来的。
与传统的模拟探头相比，数字探头有几个优点。例如，如果我们使用一串模拟探头，将单个传感器电缆布线到顶部将是一个非常昂贵和复杂的过程。它还增加了组件的重量，从而限制了单个井眼中可以使用的传感器数量。
因此，当我们需要使用多个传感器时，配备SDI-12的3D探头是最佳选择，因为当需要在井眼内容纳更多单独的信号电缆时，它们不受限制。
在Encardio-rite的IPIS系统中，一个3导体的总线电缆需要以菊花链的方式连接，将每个探针连接到下一个相邻的探针。然后将其连接到井眼顶部，然后直接连接到数据记录器，无需任何多路转换器。
如果我们比较数字探头和传统模拟探头的成本，数字探头可能更贵，但节省了多路复用器的成本，以平衡成本。
|阅读:无线就地测斜仪-功能和工作|
你如何用IPIS系统来衡量?
在初始过程中，使用磁探针来登记安装在套管上的磁铁的精确位置。一旦确定了位置，就可以利用可膨胀量规管上的螺纹进行调整。这也取决于现场是否需要沉降。
当地层发生地下移动时，会导致测斜仪套管发生位移。位移进一步引起原地倾斜传感器的倾斜变化。输出反映的变化，正比于瓷砖，即倾角从垂直。
如果有沉降/隆起发生，可以通过非接触式磁传感器和定位在测斜仪套管外的磁环之间的位置变化进行估计。因此，所有传感器的沉降/垂荡都是相对于一个参考来测量的，这个参考可以是安装在井套管底部或井顶的基准磁铁。
为计算套管的变形，从当前偏差减去初始偏差。也可以获得进入管的整个轮廓，只要进入管的一端是安全的。然后，可以通过添加所需级别的连续传感器读数和沉降值来进行计算。
通过比较不同的剖面，可以得到一段时间内不同深度处的横向位移(X-Y)和沉降(Z)。我们建议在套管设置好后，始终测量套管顶部的初始北侧(X)和东侧(Y)位置，以及套管顶部的标高，以便将来进行相关/交叉参考。用手动数字测斜仪系统和磁探头记下初始读数也是一个好方法，以防将来需要。
这就把我们带到了关于就地3D倾斜仪/沉降系统的博客的最后。希望这能帮助您更好地理解仪器的工作过程和工作原理。
