具有不锈钢连杆组件的机械伸展仪安装

在我们的最后一个博客中，我们看到了玻璃纤维连杆的帮助下安装了钻孔伸柄尺。如今，我们看看具有不锈钢连杆组件的伸展仪安装。

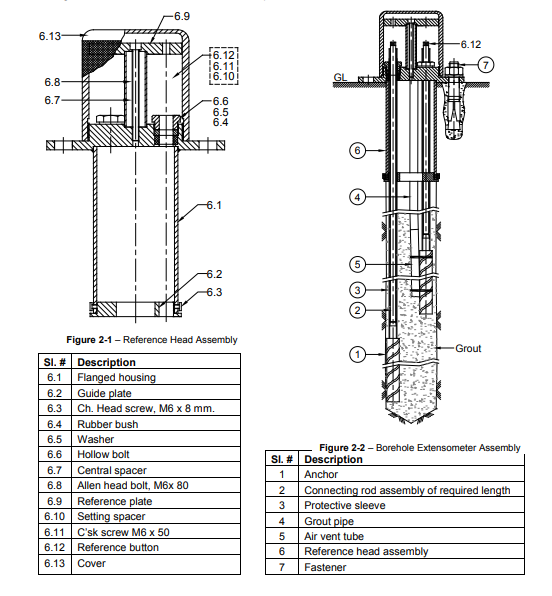

机械钻孔扩展仪模型EDS-63UD参考时间测量在钻孔中发生的位移。它有助于准确地测量各种锚点和通过时间的相对位移的距离之间的距离变化。通常假设最深的锚位于稳定地，因此锚环的任何变化被解释为屋顶床的凹陷，移动侧壁或坡度，基础的沉降等

具有不锈钢连杆组件的扩展器安装程序。

1. 伸展计安装的第一步是解决在各个组中完成各个钻孔扩展计组件所需的组件。
   我们的连杆可在1,2和3米长的长度中，在一端，另一端，另一端M6 x 15 mm母线。
   为了为您提供一个例子，如果扩展计长16米，可以用3米的五个连接杆和1米长的连接杆进行建模，螺纹到锚。

笔记：为钻孔扩展仪组件提供特殊的馏分长度连杆，其需要在一米的一部分中进行深度。

笔记：Encardio-Rite.测量锚的深度作为从孔口到锚的近端的距离。

2. 突出器将最深的锚固件安装到最短的锚固件。最深伸展计的最长连杆拧到锚点上。接下来，使用Loctite 577密封螺纹。

笔记：密封连接杆到锚或连接杆螺纹，始终使用Loctite 577作为密封剂。

3. 将PVC刚性管道从平原距离切割成150毫米。相对的端部包含一个插座，用于连接到下一个PVC管道。将此2.85米长的PVC管放在连杆上，使用Loctite 577将其固定到锚点的末端。

   使用Mahendra的M-Seal化合物给它一个良好的修复，以防PVC管在锚端端上松动。确保PVC管道坚固且稳健，因为我们不希望任何灌注口逸出。

笔记：PVC管和锚之间的接头应完全密封，以防止任何灌浆泄漏。

4. 用于该步骤的柔性PVC灌浆管（12.5mm孔×2mm）长度约2米的长度约2米的柔性灌浆管。使用PVC管并通过橡胶带或带固定到锚点，以至于超出锚的远端的50毫米。

还阅读：带玻璃纤维杆组件的钻孔伸展计安装程序

笔记：当填充灌浆时，确保PVC管轻微地粘附到锚时，因为管道被拆分。

5. 5. 小心地推动锚，PVC管组件，连杆和钻孔内的灌浆管。

5. 5. 使用Loctite 577向其他连接杆拧紧所需长度。继续这样做，直到所有连杆组装，同时注意到它们用PVC保护性刚性管正确封闭。
      使用任何PVC连接化合物或Loctite 577密封PVC至PVC管。到达最后一个连杆时，请确保PVC管的总长度比连杆的长度短150毫米

5. 使用橡胶靴在连杆上滑动，然后用Loctite 577将其密封在PVC管面上。确保延伸表端在外壳面外部约300mm。

笔记：应在扩展仪安装期间采取预防措施，以确保组装不会意外地进入钻孔。您可以安全绳索或夹具来固定组件。
安全夹具可从Condio-Rite获得。它们具有凹槽，围绕连杆上的扳手槽。

8. 8. 使用与步骤3-7上提到的相同的步骤组装下一个最长锚组件。使用相同的步骤还可以使用相同的步骤安装其他锚固组件。

8. 重要的是要根据其深度标记连杆。使用胶带和纸张，将最深的伸直计锚组件标记为“1”，然后是2,3 ...等。

注意：对于垂直井下，优选具有一端固定到最深锚的灌浆管。当挤出灌浆时，从钻孔中汲取管道。

在一些情况下，通过将其固定到伸展计的长度下半部位的锚固件上使用第二较短的灌浆管。这是有用的，较长的管子具有一些困难。

10. 10. 在Loctite 577的帮助下，将参考按钮固定到连接杆。

10. 10. 拧紧设置杆以引用按钮，确保您在这种情况下不使用任何Loctite 577，因为它们需要在稍后阶段删除。

10. 10. 用M8螺母和垫圈将安装板绑定在设定杆上，确保灌浆管/管道穿过安装板的中心孔。

10. 10. 将柔性灌浆管连接到灌浆泵，泵灌浆直至最接近嘴的锚固件完全覆盖着灌浆。确保植物从未填充到钻孔的口中。

10. 从孔中逐渐从孔中逐渐取下柔性灌浆管。泵净净水清洁灌浆管/管道以随后使用。留下灌浆24小时让它设置。

阅读更多：多点钻孔扩展仪引入，应用和系统要求

笔记：在扩展仪安装期间，灌浆不应该填充灌浆的原因是将连杆在壳体内部定位有些灵活性。它还驳回了流入PVC保护管的灌浆的可能性。

灌浆应覆盖最靠近嘴的锚，或者距离钻孔的面部约为1米，无论距离较小。

15. 15. 取下设置空间并在连杆扩展上插入C'sk螺钉M6 x 50。将其适当地放入壳体上的凹槽中，并用提供的三个艾伦头螺栓将参考按钮固定到壳体上。

15. 15. 拆下设置杆。如果他们没有轻易出来，请在螺纹部分上使用两个m8螺母，并用扳手拆下。

15. 15. 对齐参考板和按钮之间的孔，并使用艾伦头螺栓将参考板组装到参考按钮

15. 15. 使用永久标记标记外壳的一侧。

15. 利用深度微流量（最小计数0.01mm）从参考板上采用参考按钮的初始深度读取。这些将形成参考读数。任何后续读数之间的这些读数之间的差异将产生变形。

笔记：如果精确完成扩展器安装，则在初始读数时从参考板的参考按钮的深度将为约125毫米。

20. 将盖子固定在外壳上。如果由于施工活动或故意破坏而对大会造成任何损坏，请根据要求提供额外的保护。

这使我们带来了带有不锈钢连杆组件的伸展仪安装的末端。我希望你发现这个有用。如果您有任何疑问或问题，请随时发表评论。
