Encardio-Rite Model EAN-90M MEMS TILTMETER用于监控结构，诸如建筑物，坝等的结构中的倾斜和垂直旋转中。
在施工过程中稳健和稳健，高分辨率倾斜计具有良好的温度稳定性。它配备有电压输出，可以通过任何可以测量差分电压输出的任何读出单元检测到的电压输出。
操作原理

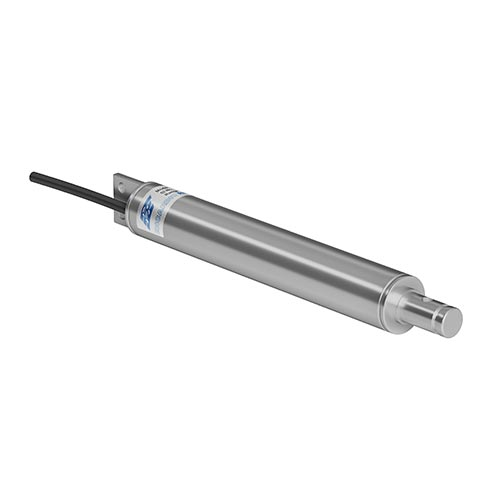

EAN-90M TILTMETER型号具有不锈钢外壳，具有精确的加速度计和安装在其内部的正确信号调节电路。
当加速度计旋转到90度和最低（零）的倾斜位置为零时，加速度计拾取的力最高，当倾斜角为零时，其最高。对于所有其他倾斜角度，加速度计力可以由倾斜角度的正弦的乘积和由于重力引起的加速度来确定。
因此，倾斜传感器提供与由TILTMETER测量的倾斜角度的正弦成比例的双极直流电压输出。当其放置在精确垂直位置时，输出被测为零。
尽管该传感器提供了适度低成本的倾斜测量，但它提供了优秀的分辨率，长期稳定性和低热灵敏度。通过使用适当的安装附件，包括支架和锚，MEMS倾斜仪可以固定在任何垂直表面，水平地板或天花板上。
这里必须理解的差异是EAN 90-M的模型不设计用于结构中的倾斜度的完全确定。它用于测量传感器所连接的结构的倾斜变化。
为了计算结构倾斜的变化，将仪器放置在结构上时的初始倾斜读数记录下来，并从随后的倾斜读数中减去。
工具和配件
正确安装倾斜仪需要使用以下工具和附件。
-
- 电源钻头
-
- 混凝土/砌体钻头8毫米
-
- 扳手8/9,12 / 13毫米
-
- 艾伦键5毫米
- 布料清洁
安装Tiltmeter.
这MEMS TILTMETER.可以在垂直表面上安装在垂直表面上，或者从天花板上摆动或放置在地板上，并可通过Encardio-Rite提供的合适安装装置/支架作为可选配件。

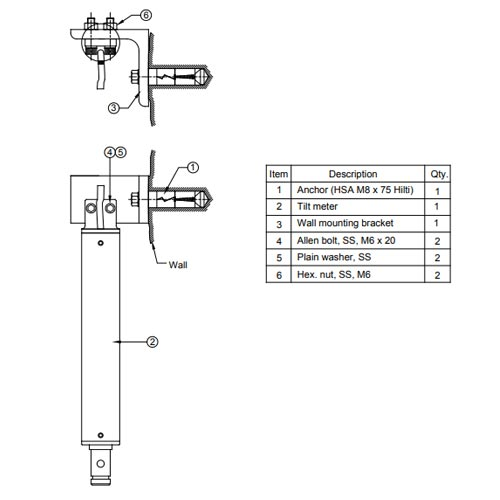

让我们看一下在垂直表面上安装仪器的程序。
-
- 识别必须测量倾斜变化的墙壁。使用钻孔机，挖出8毫米φx 50 mm深孔，用于HILTI锚HSA M8 x 75或等效物。
-
- 在钻孔中插入锚点。
-
- 当锚固定好后，将倾斜仪支架安装在其上并紧固。
-
- 将安装的支架上的MEMS TILTMETER设置有两个M6 x 20 mm allen螺栓。
-
- 一旦上述步骤完成，连接倾斜仪与读出单元。
- 拧紧锚和艾伦螺栓/螺母，使倾斜计读出读出装置上几乎垂直。

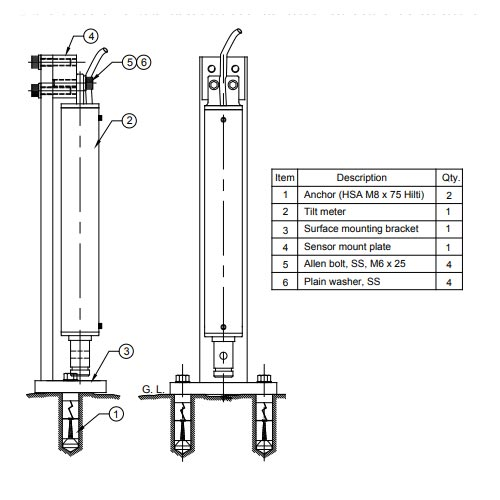

让我们看一下水平表面上的安装
-
- 追踪两个安装孔的放置使用安装支架作为模板。
-
- 在目视确保两个孔位置几乎沿着必须测量倾斜的轴对齐。
-
- 使用钻孔机，挖出8毫米φx 50 mm深孔，用于HILTI锚HSA M8 x 75或等效物。
-
- 一旦完成，将锚杆放入钻孔的孔中。
-
- 将倾斜仪支架安装在锚上并固定。
-
- 用两个M6 x 20 mm艾伦螺栓固定安装支架上的倾斜计。
-
- 连接倾斜仪与读出单元。
- 紧紧地保护锚和艾伦螺栓/螺母，以确保TILTMETER在读出单元上读取几乎垂直。
阅读更多：倾斜仪:如何工作，安装，以及如何阅读

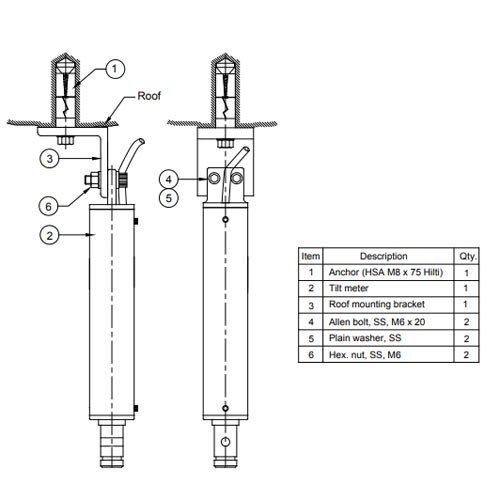

让我们来看看在屋顶上安装TILTMETER的程序
-
- 在屋顶上钻孔8mm Φ x 50mm深，使用Hilti锚HSA M8 x 75或同等材料，并测量倾斜的变化。
-
- 一旦完成，将锚杆放入钻孔的孔中。
-
- 将倾斜仪支架安装在锚上并固定。
-
- 用两个M6 x 20 mm allen螺栓固定在安装支架上的倾斜计。
-
- 连接倾斜仪与读出单元。
- 拧紧锚和艾伦螺栓/螺母，使倾斜计读出读出装置上几乎垂直。
测量倾斜
Encardio-Rite模型EDI-53UTM便携式数字读出单元/数据记录器用于读取MEMS倾斜仪的输出。通过使用像Encardio-rite模型EDAS-10这样的自动数据采集系统，也可以从远程位置获得输出。
TILTMETER配备了2M内置的六核电缆，可以通过合适的接线盒停止或扩展到最近的测量站。
使用Encardio-Rite Model EDI-53UTM便携式数字读出单元时，可提供具有合适圆形连接器的断路盒（特殊接线盒）。
接线详情
| 电缆颜色 | 描述 |
| 红色的 | + 12V DC. |
| 黑色的 | -12V DC. |
| 绿色 | 0V（电源通用） |
| 蓝色的 | 输出通道A. |
| 棕色（的） | 输出通道B. (仅适用于双轴倾斜传感器) |
| 白色 | 输出常见 |
将传感器连接到Encardio-Rite数字读数单元
使用突发框，将TILTMETER连接到ENCALDIO-RITE Model EDI-53UTM便携式数字读出单元/ Datalogger。向读出单元配合圆形连接器可容纳在断开箱中。与连接器一起，它还包含闪电避雷器。
Encardio-Rite.型号EDI-53UTM便携式数字读出装置/数据记录仪读取的正弦倾斜角时，典型的倾斜仪的参数。
要读取倾斜角度的正弦，请设置EDI-53UTM频道如下：
| 单位[单位] | 单位（关键9） |
| 初始阅读[IR] | 设置为零 |
| 仪表因子[gf] | 2 /倾斜表计量因子在伏特/ SIN 90°中 |
| Coeffx². | 根据需要设置为零十进制点[DP]（推荐值为4） |
倾斜角度可以通过sin-1(观测值)计算。对于双轴倾斜仪，以类似的方式设置两个通道(a轴一个，b轴一个)。
这一切都是关于MEMS TILTMETER运行原理，安装程序和读数。如果您有任何疑问或问题，请随时将其放在下面的评论部分中。
