多点钻孔延伸仪是一种岩土工程仪器，旨在协助土木工程师和地质学家估计岩体和邻近或周围土壤的变形。它由锚杆、测力传感器和胶带延伸仪组成，是调查和监测地基、斜坡和路堤的整体设备，以研究地下洞室、隧道和矿山周围岩石的行为。
钻孔扩展表模型EDS-63U / D通常用于玻璃纤维连杆或不锈钢延伸杆的帮助下方或向下倾斜孔。使用EDS-63U / D系统，最多可安装三个突出器，可以安装在φ76mm的钻孔中，钻孔口的直径增加到90毫米，深度为200毫米。最多六个伸长仪可以安装在φ102mm的钻孔中，钻孔口处的直径增加到125 mm至深度为225mm。
钻孔扩展表模型EDS-63U / D通常用于玻璃纤维连杆或不锈钢延伸杆的帮助下方或向下倾斜孔。使用EDS-63U / D系统，最多可安装三个突出器，可以安装在φ76mm的钻孔中，钻孔口的直径增加到90毫米，深度为200毫米。最多六个伸长仪可以安装在φ102mm的钻孔中，钻孔口处的直径增加到125 mm至深度为225mm。
多点钻孔Extensometer-Application
让我们看看我们找到多点钻孔伸展计有用的地方。
- 了解矿山、隧道或地下洞室在开挖过程中顶板或墙的行为。
- 研究矿井、地下空腔或隧道顶板/墙支护系统的有效性。
- 通过预测在它发生之前，通过预测潜在的屋顶或墙壁落后，它曾经是事故前的一步。当跌倒之前，将其检测到，随着地层打开的可测量的凹凸，并且运动通常以较高的速度发生速度而发生的运动。如果屋顶或壁落在未被发现，可能会导致严重事故或可能需要昂贵的修补和修复操作。
- 观察和测量由于挖掘地下洞室或由于在基础上建造混凝土、填石、砌体或土坝等重型结构而发生的斜坡和基础的移动。
测量方法和锚栓。多点钻孔延伸计
用于该测量方法多点钻孔应变仪是一种微米深度计。在锚点方面，心礼有两种类型的锚点。让我们一起来看看吧:
第一种是φ 20 × 500 mm的可注浆锚杆，特别适用于坚硬岩石。这些锚栓连接到一根适当长度的杆上，推入钻孔中，用水泥浆液固定位置。由于连接杆被密封在尼龙管中，因此与水泥浆液隔离。这些锚栓可以安装在垂直钻孔中，也可以安装在向上倾斜的钻孔中。然而，如果钻孔向上倾斜，则需要特别的预防措施来保留和防止浆液从钻孔中流出。

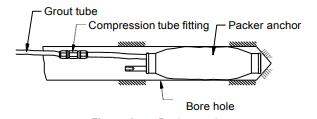

另一种类型的锚固件称为包装锚，用于软岩和土壤。与可玻璃杆相似，将它们与连杆一起降低到钻孔中，并通过将水泥灌浆泵入封隔器中来固定在适当位置，以便与周围环境牢固地抓住。
多点钻孔扩展仪 - 解释
多点钻孔扩展仪发现其在测量钻孔加速器中的位移中的应用。它有助于精确地确定关于参考板（6.9）的各种锚点之间的距离的变化，并随着时间的推移监测它们的相对位移。
通常假设最深的锚位于稳定的地面，因此锚环间距的任何变化被描述为屋顶床的凹陷，衬底的沉降，侧壁或斜面的移动等。
通常假设最深的锚位于稳定的地面，因此锚环间距的任何变化被描述为屋顶床的凹陷，衬底的沉降，侧壁或斜面的移动等。
多点井眼延伸计-系统描述
Encardio-rite型号EDS 63U/D是一种设备，在一个钻孔中最多可以安装6个锚，随着时间的推移，可以监测到参考板上的相对位移。如果进入井口很容易，用EDS-63U/D机械测量位移是经济可靠的。
使用微米深度计，位移读数是通过测量参考板上连接杆近端参考按钮的深度来获得的。
总之，多点井眼延伸仪主要由三个系统组成
使用微米深度计，位移读数是通过测量参考板上连接杆近端参考按钮的深度来获得的。
总之，多点井眼延伸仪主要由三个系统组成
- 参考磁头组件
- 玻璃纤维组件
- 锚
参考磁头组件

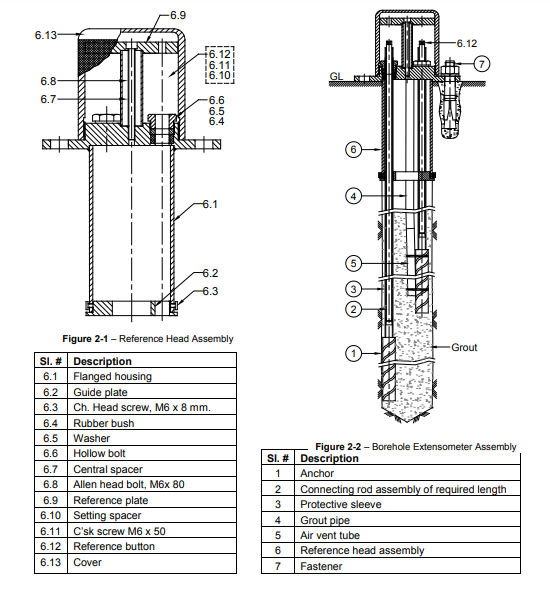

最多6个伸长计，参考头组件安装在φ10mm的钻孔中。钻孔口处的直径增加到125mm，深度为225mm。凸缘在158毫米的PCD下有四个18毫米的安装孔。如果需要少于六点，则在标准橡胶塞，钢垫圈和空心六角螺栓的帮助下插入其他要点。（请参阅上面的图像）
玻璃纤维杆组件
所述玻璃纤维杆组件包括屏蔽在连续外尼龙管内的确定长度的玻璃纤维杆。杆有两个端接器。一端连接器包括外螺纹并安装到锚栓中。连接的另一端有一个用于参考按钮的内螺纹。
正如它应该的那样，锚的一端用锚牢固地密封，以防止任何泥浆漏进。尼龙管的另一端牢固地密封在参考头组件中(参见上图中的6.4 - 6.6)。
在注浆过程中，浆液有可能渗漏到参考头组件中，因此，在参考头组件中，特别是向上的水平斜孔时，应注意牢固密封。
外层尼龙管允许自由移动玻璃纤维杆和参考按钮，即使钻孔灌浆后。
正如它应该的那样，锚的一端用锚牢固地密封，以防止任何泥浆漏进。尼龙管的另一端牢固地密封在参考头组件中(参见上图中的6.4 - 6.6)。
在注浆过程中，浆液有可能渗漏到参考头组件中，因此，在参考头组件中，特别是向上的水平斜孔时，应注意牢固密封。
外层尼龙管允许自由移动玻璃纤维杆和参考按钮，即使钻孔灌浆后。
注意:
玻璃纤维杆更适合垂直向上的孔而不是向下孔。这样做的原因是，在垂直向上的孔中，杆处于张力，而在向下孔中，它是压缩，这导致下垂或弯曲。扩展仪较长，更大可能是下垂或屈曲。
另一方面，更短的伸展计，更可靠的是锚之间的相对位移的测量的准确性。
总之，你应该在更深的钻孔中使用不锈钢连接路，因为他们更刚性。
玻璃纤维杆更适合垂直向上的孔而不是向下孔。这样做的原因是，在垂直向上的孔中，杆处于张力，而在向下孔中，它是压缩，这导致下垂或弯曲。扩展仪较长，更大可能是下垂或屈曲。
另一方面，更短的伸展计，更可靠的是锚之间的相对位移的测量的准确性。
总之，你应该在更深的钻孔中使用不锈钢连接路，因为他们更刚性。
不锈钢AISI 410连杆组件
不锈钢AISI 410直径为8毫米的连杆，标准长度为1米，2米和3米，配备一端的M6 x 12 mm凸形螺纹，另一端的M6 x 15 mm阴线。
这些是连接在一起的现场定位锚在从钻孔口的正确深度。为了安全地将连杆夹紧在一起，螺纹之间使用Loctite 577或等效的螺纹密封剂。
例如，如果某一特定锚距洞口的深度为14米，则使用四根3米长的连杆和一根2米长的连杆。同样，如果距锚杆口25米，则使用8根3米长的连杆和1根1米长的连杆。
一个标准的14厘米的垫片，一端是外螺纹，另一端是内螺纹，安装在组装好的连杆的近端。
在该垫片的母末，参考按钮（6.12）是螺纹的。最底部连杆的凸形螺纹（从钻孔口远离距离）配合到锚（1）中。
为了在组装时封闭连接杆，提供PVC管14mm ID×10mm ID在3米长。这些管的一端进行锻作以形成雄性延伸剂，使得连续PVC管的雄性和母端可以随着任何PVC接头化合物方便地组装。一旦伸直完成，通过拉动然后用PVC胶带密封以使其泄漏。即使在钻孔灌注之后，外部PVC管也能够连接杆和参考按钮。
为了防止任何灌浆泄漏，从钻孔口的偏远的PVC管固定到锚固件上。这3米长的PVC管道距离平底端50毫米，使其可用于连续连接杆和PVC管。
PVC管的近端在橡胶衬套（6.4），垫圈（6.5）和中空螺栓（6.6）的帮助下牢固地密封在法兰壳体（6.1）中。应切割PVC管，使得当在凸缘壳体中密封时，其面延伸超过橡胶衬套（6.4）。在参考头组件中适当的密封是尤其是必要的，用于向上到水平倾斜的孔，以防止在灌浆期间用于防止任何用于泄漏到参考头组件的灌浆。
我们已经读过Encardio-Rite提供的锚点。这将我们带到了多点钻孔伸展计介绍和系统要求的结束。如果您有任何疑问或疑问，请随时评论以下。
