OPSIS：激光扫描监控的智能解决方案

可持续性和耐用性与对结构的监测以及观察者在时间内为物体行为提供完整和有效数据的能力的监测。结构健康监测是岩土管理的必然部分，可确保现有建筑，纪念碑，结构，水坝，隧道等定期健康检查。

Encardio Moniterra Group全部设定为可持续结构变形监测的革命，其独特的软件 - Opsis。让我们来看看这个令人难以置信的应用程序，这将是这个字段中的真实游戏变更器。

什么是激光扫描？

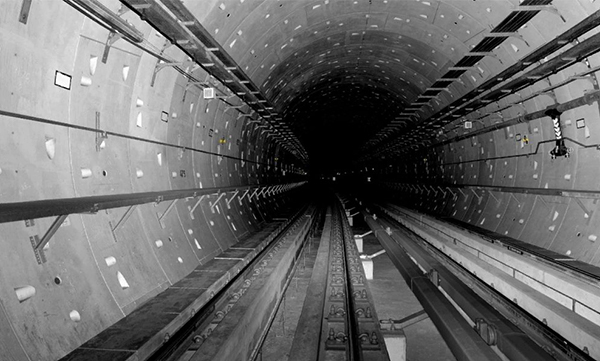

图1：激光扫描隧道

激光扫描是一种自动监视和实时收集数据的技术，并使用正常电网中的对象的三维表面坐标进行数据。它被认为是一种快速且可靠的测量方法，因为它以静态，停止和去或运动模式收集数据。导出的部分配置文件可用于监视产生云的点的变形或位移。

激光扫描仪是开发的仪器，用于确定表面的位移或变形。几分钟之内，收集密集点云获取受监控对象的完整详细描述。

尽管这种方法快速，无接触和完整，但由于三个原因，扫描没有广泛使用：

1. 购买激光扫描仪的成本

2. 仪器的特定准确性

3. 处理如此大量的数据。

然而，从过去几年来看，激光扫描仪是准确的，价格实惠。

为什么Opsis用于激光扫描？

陆地激光扫描仪或利达已经广泛用于测量工程和地理学领域，因为其技术的进化和改进允许收集越来越准确的数据集。

尽管LIDAR的益处在其他数据收集方法中，但在减少的时间段内为同一区域收集的数据显着较高，而无需放置目标，则变形监测领域仍然是少数可能之一实施这项技术。

背后的原因是LIDAR提供的大量数据。但是，这种优势成为后处理阶段的弱点，在那里获得了定期获得的大数据集的分析呈现出挑战。

因此，OPSIS.开发克服先前描述的障碍。其核心内的思想是对LIDAR提供的原始数据进行操作以获得显着更小的数据集。

对于从该子数据集的分析获得的结果，必须等同于我们将获得评估原件的结果，所涉及的操作必须确保保留输入数据中包含的空间信息。

Opsis如何工作？

LIDAR为我们提供了点云形式的多维空间信息。经过过滤过程以消除异常值或噪声后，执行的第一计算是在数学上定义的表面上的每个点的投影。

基于对特定点云的最佳调节，完成表面类型及其定义参数。从这一刻开始，我们有能力在二维表示上显示我们的三维数据，尽管我们必须使用的数据量保持不变，因为我们仍然收集3个参数定义的相同数量的点（投影表面和距离上的坐标）。

为了解决由广泛数量的数据呈现的障碍，执行数据的第二个变换。所述转化是使用可调节尺寸的平方网格的2D表示的曲面图。每个单元中包含的点是统计分析的主题，其专注于从每个点到表面的距离，从而获得每个网格单元的平均偏差值。设置最大偏差值，将单元格分为两类，接受和拒绝。那些被接受的细胞的值是变形分析的主题，从而实现了获得减少数据集的目标以分析。

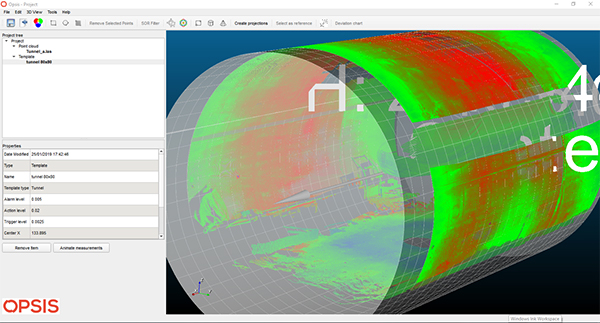

图2：3D使用OPSIS创建3D隧道模板

监视扫描对象的变形或位移来感知使用OPSIS的可能变化的任务，以处理使用与初始点云的最合适的相同投影表面和网格在不同时期中获得的后续点云。

如果要发生对象的几何形式的重大变化，则细胞平均值的变化将使它们变得容易可检测。什么是从常用现有软件中区分此方法，这不仅仅是一个点云对比较。它也是每个网格单元的变形历史的线性图。

OPSIS的应用领域

OPSIS软件可用于监控

1. 道路路面：观看下面的演示视频OPSIS软件如何分析道路表面的激光扫描仪数据，并为您提供完整的变形概述地图，时间位移图形和动画图像。

2. 机场跑道

3. 核电厂

4. 高烟囱

5. 建筑物，纪念碑：观看下面的演示视频关于OPSIS软件如何分析建筑物的激光扫描仪数据，并为您提供完整的变形概览地图，时间 - 位移图和动画图像一目了然。

6. 水电站/水坝：观看下面的演示视频关于OPSIS软件如何分析水坝的激光扫描仪数据，并为您提供完整的变形概述地图，时间 - 位移图和动画图像一目了然。

7. 打开坑，滑坡和斜坡

8. 炼油厂，油箱

9. 高层建筑

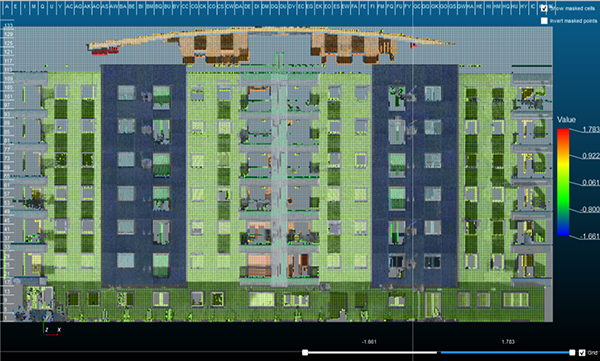

图3：使用OPSIS的高层建筑投影

10. 隧道，地雷：观看下面的演示视频关于OPSIS软件如何分析隧道的激光扫描仪数据，并为您提供完整的变形概览地图，时间位移图和动画图像。

11. 桥梁，高架桥

OPSIS的主要特征

OPSIS分析软件具有多种功能，使其成为其种类之一。其中一些包括：

1. 无限点云比较

2. 全表面变形图

3. 时间位移图

4. 变形图的延时动画

5. 预测投影数学模板和结果'网格

6. 同一项目中的多个模板

7. 可扩展的图形

8. 自定义颜色尺度

9. 每模板自定义警报，警报和操作级别

10. 导入.las，.pts，.e57，.ply，.xyz文件

11. 导出PDF，XML和CSV格式

12. OEM噪声过滤

13. 自动消除远离模板表面的点

14. 只需2次单击，并从导入点云到查看报告的点云2秒

OPSIS的好处

拯救人力资源

1. 该软件提供了结构的表面 - 在其他安装的传感器之间的完整覆盖范围 - 监视器

2. 它节省了在危险地点安装棱镜的风险，从而节省了人类的生活

3. 该软件消除了交通和施工现场的事故的可能性意外

4. 它提供彻底和深入的监控数据

节省时间

1. 它消除了目标的安装，并提供了即时基线读数。

2. 它比总站和光学3D测量快得多

3. 它在几秒钟内提供点云比较结果

降低成本

1. 它仅关注有问题的区域，也降低了成本和时间。

2. 它提前分析了问题，从而立即采取纠正措施，以后节省了昂贵的修复工作

3. 该软件消除了可访问性或安装许可证

4. 它不会阻碍建设工作

高效性能

快速扫描可确保在监测持续时间内确保均匀分布的环境效果 - 风速，太阳辐射，温度，折射等。

1. 它概述了变形的总图。

2. 该软件了解具有长期时间 - 位移图的历史记录。

3. 它通过将数据与其他参数相关性 - 风速，水位，总压力，温度等来解释。

OPSIS确实是有效的，以及可用于分析激光扫描数据的智能解决方案，以实现有效的结构变形监测。这对OPSIS进行了简介 - 由Encardio Moniterra集团开发的变形分析软件，拥有超过52年的专业知识，知识和经验。
