岩土工程和监测是一种庞大的领域，包括多种仪器，如压力仪，称重传感器，应变仪，TILTMETERS，调查标记等。
压力电池是那些旨在监测混凝土结构，挡土墙，基台，堤防，建筑物，隧道衬里等压力或压力的岩土工具之一。
压力电池的岩土监测和仪器的组成部分在多个竞技场中找到了它们的应用。它们也可以以不同的形状，尺寸和类型提供，允许其各种实现。
如果您对压力单元的好奇，其类型和其他技术细节是什么，请继续阅读以了解更多！

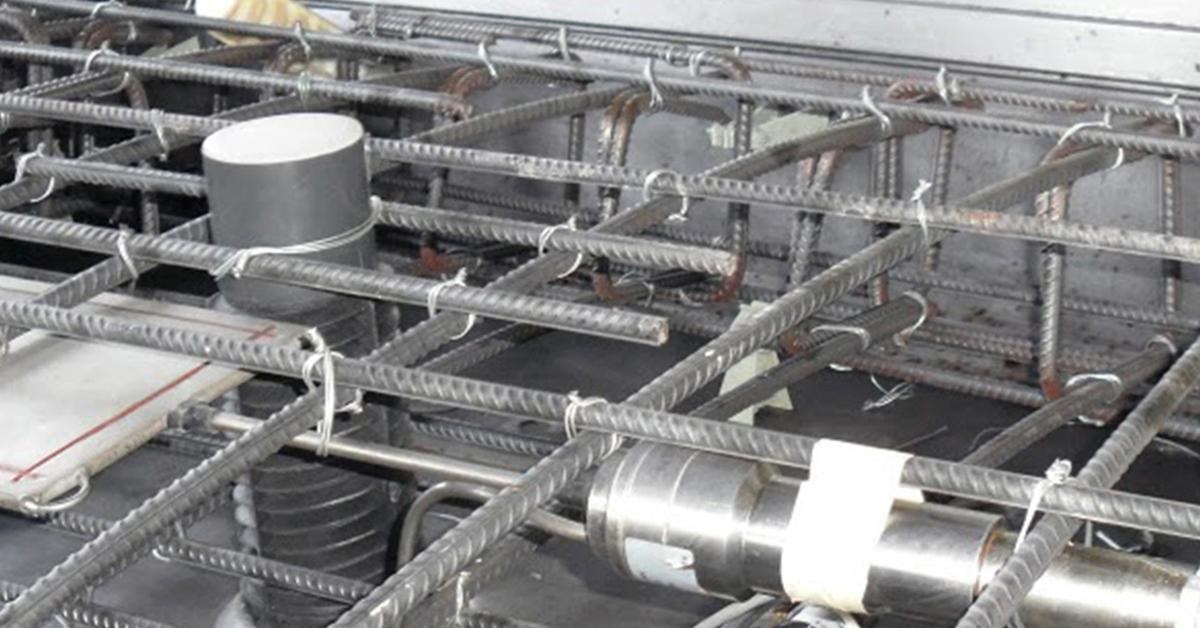

什么是压力细胞？
在我们继续技术技术之前，让我们首先了解压力小区定义。
一种压力细胞是一种传感器，可将应力或压力转换为可测量和可读的电气单元。压力电池基本上用于测量各种岩土工程领域的总胁迫。
振动线压力电池基于振动线技术。Encardio-Rite目前涉及六种不同类型的压力电池。
让我们仔细看看岩土电池领域的压力电池。
如何在岩土工艺中使用的压力细胞？
岩石/土壤形成完全依赖于岩石/土壤类型，应力历史，剪切和正常应力水平，边界和排水条件以及几种环境影响。基础土壤/岩层的压力和变化的精确评估对于安全工程设计来说是非常重要的。
在构建高大建筑物，水坝，地下隧道等的大型土木工程项目的同时，压力测量起到重要作用。
压力的类型可以分类为：
- 土壤质量/基层岩/混凝土结构中的一点中总胁迫的测量。
- 对结构元件面的接触应力的测量。
随着频率输出几乎免受外部噪声，振动线压力电池比所有其他类型都能比所有其他类型更快地更可靠且速度快得多。来自压力传感器的电缆连接到读出单元或数据记录器，并在施工期间免受任何可能的损坏，以提供全部可靠的数据。
除了可用的压力电池中，Encardio-Rite振动线压力电池（或应力电池）被认为坚固，可靠，准确。它可以耐受岩土应用中常见的湿布线条件，并且能够长时间传输信号ayx坦克世界距离。
压力细胞ayx坦克世界（应力细胞）的应用如下 -
- 压力电池旨在监测喷射隧道衬里，地下挖掘，非线洞穴，基金会的径向和切向应力。
- 压力电池用于评估喷射衬里的充分性。
- 它们用于监控矿井回填。
- 测量坝体内部压力和应力分布的方向和幅度和土壤和混凝土界面。
- 确定保持和隔膜墙上的接触压力，码头和基台。
压力细胞的工作原理是多少？
压力传感器将应力或施加压力转换成可测量的电输出。
压力可以定义为流体在其周围环境上施加的每个单元面积的施加力。压力由：
压力（p）=力（f）/区域（a）
压力传感器由具有恒定区域的传感器组成，并响应通过流体压力施加的力。施加的力倾向于使压力电池内的隔膜偏转。通过数据记录器或读出单位计算隔膜的偏转并转换为可读电输出。
什么是不同类型的压力细胞？
Encardio-Rite具有不同的压力电池型号，包括：
- 模型EPS-30V-C混凝土压力电池
- 模型EPS-30V-I土和岩石混凝土界面压力电池
- 模型EPS-30V-J插孔压力电池
- 模型EPS-30V-S接地压力电池
- 型号ESC-30V喷射混凝土应力细胞
Model EPS-30V系列地球和混凝土压力电池
通用仪式地球和混凝土压力电池主要由由两个不锈钢盘构造的柔性圆形扁平胶囊组成。这些不锈钢圆盘围绕周边焊接，并连接到专门设计的Encardio-Rite压力传感器，该压力传感器包含最新的振动线技术。
振动线技术允许远程和数字读数。压力电池具有固有的高灵敏度，并且没有必要在监测应力测量的区域上产生大应变。Encardio-Rite提供三种类型的型号EPS-30V系列压力电池：

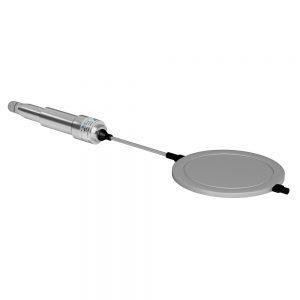

模型EPS-30V-S接地压力细胞 -后缀's'：用于土壤，地球或岩石填充
这模型EPS-30V-S接地压力电池是200毫米φx 7 mm厚。它由两个不锈钢隔膜板组成，周围焊接在周边。压力垫通过6mm Dia×165mm长的不锈钢管连接到振动线压力传感器。压力垫和管内的窄腔充满了流体。
模型EPS-30V-C混凝土压力电池- 后缀'C'：用于混凝土
这模型EPS-30V-C混凝土压力胶囊类似于eps-30v-s。对于混凝ayx坦克世界土中嵌入混凝土压力机的应用，将600mm长的夹管焊接到换能器。
一旦混凝土被固化，由于冷却，产生胶囊的收缩，这在混凝土和电池之间产生间隙，这阻止了对细胞的压力传递。因此，为了填充间隙，挤压管被挤压以推动流体以使电池充气并对其产生正压。
以下是有关EPS-30V-C混凝土压力机的更多信息的视频：

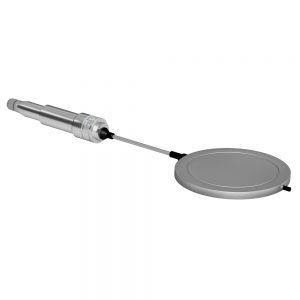

模型EPS-30V-I土和岩石混凝土界面压力电池- 后缀'i'：用于混凝土和土壤界面
这模型EPS-30V-I土和岩石混凝土界面压力电池与上述类似，除了它是200mmφ10mm厚，侧面上的膜片是刚性的。
观看下面的视频了解更多关于模型EPS-30V-I土和岩石混凝土界面压力电池的信息。
模型EPS-30V系列地球和混凝土压力电池的工作原理
由地球或混凝土施加的压力作用在电池上，并通过压力囊中的流体传递到积分膜片，其形成压力换能器的一部分。
|阅读更多：应变仪：原理，类型，特征和应用ayx坦克世界|
压力的变化导致隔膜偏转，从而改变电线的张力。电线张力的任何变化会影响其振动的谐振频率，这与作用在电池上的压力有关。
可以精确地测量线振动的谐振频率。Encardio-Rite Model EDI-51V VW读数单元将用于手动读数，ESDL-30或EDAS-10数据采集系统可用于网站上的在线监控压力。
数据也可以在远距离传输到远程数据采集系统模型ESDL-30或EDA-10。
模型EPS-30V系列地球和混凝土压力电池规格
压力电池基本上由扁平圆形胶囊和压力换能器彼此连接6mmφ165mm长的不锈钢管。要了解压力传感器的工作原理，您可以查看我们的博客。
| 范围（MPA） | 0.5,1.0,2.0,3.5,5.0,10.0，指定 |
| VW压力的准确性 传感器 |
±0.5％FS正常 ±0.1％FS可选 |
| 超过范围限制 | 150％的范围 |
| 温度限制 | -20到80°C |
| 操作热敏电阻 | ysi 44005或同等学历 |
| 所需配件 | 便携式读出 单位/记录器 |

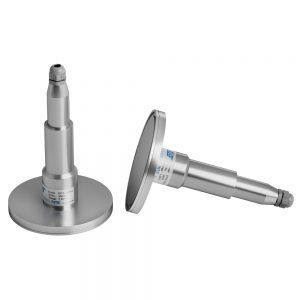

模型EPS-30V-J插孔压力电池
土壤中的总压力测量可以分类如下：
- 在土壤质量内测量。
- 在结构元件的面部测量。
Encardio-Rite插孔压力细胞落在后一种类别中。通过在浇注混凝土时，通过在安装过程中使用液压千斤顶的使用来导出电池的名称。
Encardio-Rite.模型EPS-30V-J插孔压力电池用于监测应力基板和隔膜/浆料壁等的变化。它被广泛使用：
- 其中混凝土直接粉碎土壤，即在适当的结构中铸造。
- 作为监测地球压力的安全措施是否超过设计限制。
- 为了验证设计假设，并提供更安全和更经济的未来设计的数据和信息。
型号EPS-30V-J插孔压力电池旨在测量总应力即，由于土壤的有效应力与土壤之间的空隙之间的孔隙水压力一起。它适用于仅测量静态或缓慢变化的应力。
模型EPS-30V-J插孔压力电池的工作原理
插孔的总压力电池由圆形平板囊组成，由两个焊接周边焊接的两个不锈钢盘构成。其中一个盘是薄的柔性隔膜，厚度约为3毫米。它是活跃的脸部，与土壤齐平。
另一个盘是厚度约12mm的厚刚性板。它是非活动的脸部，并通过另一个厚的支撑板安装在混凝土方面。为了防止在电池上的不均匀应力，插孔在支撑板上作用，而不是直接在细胞上。
应注意在混凝土/土界面的土壤中完全冲洗细胞的敏感表面。这是通过激活液压千斤顶来实现，以使细胞保持在混凝土中的位置。
千斤顶上的液压保持在稍微高于通过在安装升降压力电池的水平上产生的新浇注混凝土产生的应力。这将防止浇注的混凝土渗入土壤和细胞界面。
拆下压力电池是一种坚固的传感器，设计用于在粗糙处理和混凝土的条件下有效地起作用。
的建设模型EPS-30V-J插孔压力电池
凸起压力电池厚14毫米，直径为200mm或125mm。它由两个不锈钢板构造在周围焊接在一起，以便在它们之间留下狭窄的空间。该空间完全填充有脱气流体并液压地连接到压力传感器。
传感器具有全焊接结构，使得限制液压流体的空间完全是金属，不需要“O”倾向于捕获空气并降低细胞刚度的环。液压流体被脱气，材料改善了细胞的流体刚度和性能。
压力传感器由不锈钢结构制成，尺寸为42毫米Ф×176mm长。它采用了最新的振动线技术，具有固有的高灵敏度。换能器以频率的形式将流体压力转换成电信号，其可以通过模型EDI-51V振动线读出单元或任何其他传统的振动线读出单元精确地测量。
该信号也可以在长距离传输到像Encardio-Rite模型EDA-10这样的远程自动数据采集系统。
模型EPS-30V-J插孔压力电池规范
| 范围（MPA） | 0.5,1.0,2.0,3.5,5.0，指定 |
| 精度 压力传感器） |
我们的EDI-51V数字读数±0.5％FS。可根据要求提供±0.1％FS |
| 温度限制： 操作 |
-20到80°C |

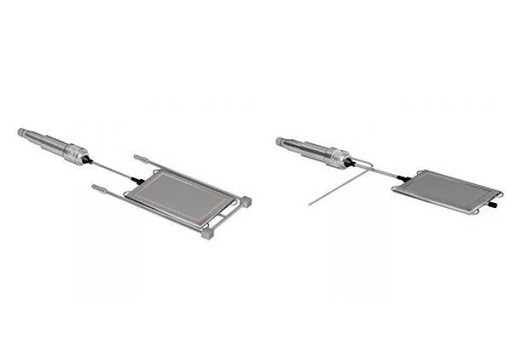

型号ESC-30V喷射混凝土应力细胞
“新的奥地利隧道方法”，或N.A.T.M.，通过快速应用喷射到新鲜暴露的地面来支持隧道的支持。
这种支持方法背后的理论，特别适用于较弱的地面，是如果可以保留地面的固有强度，它几乎是自支撑的，并且需要更少的混凝土或钢形式的人造支撑。对总压力的适当评估可能有助于：
喷射衬里的充分性，表明需要更多或多或少的吸收来维持稳定性。
验证将促进更安全和更经济的设计和建设的设计假设。
喷射混凝土应力电池专为测量喷射隧道衬里中的径向和切向应力。它们通常与钻孔扩展仪一起使用以测量：
- 衬里的性能
- 确定衬里是否足够厚以保持稳定性。
型ESC-30V喷射混凝土压力细胞的工作原理
Encardio-rite n.a.t.m.风格的喷射混凝土应力电池由扁平的矩形胶囊和压力传感器组成，由6毫米Ф×165mm长的不锈钢管连接。电池的刚性超过50,000MPa，并确保它将立即和准确地响应增加的混凝土应力。
填充流体的压力电池
对抗仪式型ESC-30V喷射混凝土电池由两侧焊接在边缘焊接的两个矩形板组成。压力垫内的空腔填充有脱气流体。
振动线传感器
不锈钢压力传感器长42mm x 190 mm。它采用振动线，线圈磁体组件和电缆接头壳体。每个压力电池单独补偿至0.03％/℃。
耳舌
凸耳设置在矩形板的拐角处，以便于在施加喷射器时将电池保持在平面中。
捏管
填充有流体的600毫米长的夹管的一端焊接到压力单元。另一端通过焊接叠加。在混凝土衬里期间，温度往往升高，导致胶囊在静止的绿色混凝土中膨胀。
在冷却时，胶囊收缩，如果允许保留，这将防止压力从混凝土传递到细胞。捏管的目的是在其周围的混凝土中充分固化并冷却到环境温度后膨胀胶囊。
一组钳子用于挤压夹管中的流体。将流体从管中施到到胶囊中，该胶囊膨胀，直到消除间隙。
的建设型号ESC-30V喷射混凝土应力细胞
混凝土中应力的增加导致振动线压力电池，并转换为作为频率信号发送的电信号以读出本机。
压力电池由磁性高拉伸强度拉伸线组成，其一端锚固，另一端固定在膜片上，其与施加的压力一定比例地偏转。
压力机工作是一个非常简单的物质。
隔膜的任何偏转会改变导线中的张力，从而影响振动线的谐振频率。可以通过振动线读出单元精确地测量线振动的谐振频率。
ESC-30V喷射混凝土压力细胞型号规格
| 范围（MPA） | 1.0,2.0,3.5,5.0,10.0,20.0,30.0指定 |
| 尺寸（压力垫） | 100 x 200 mm， 150 x 250 mm， 200 x 300毫米， 300 x 300 mm，指定 |
| 换能器类型 | 振动线 |
| 准确性 | ±0.5％FS（标准） ±0.1％FS（可提供 要求） 我们的EDI-51V振动 电线指示器（非线性+ 滞后+重复性） |
| 温度限制 操作 补偿 |
-20到80°C0到55°C |
| 超过范围限制 | 150％的范围 |
| 超过范围效果 | ±0.1％FSD高达120％ |
| 热敏电阻 | YSI 44005或同等物（25°C的3kohms） |
Condio-Rite的压力细胞的特征
Encardio-Rite的压力电池型号是市场中最好的型号，因为它们具有以下功能：
- 压力电池准确，稳健，易于安装。
- 它们具有高可靠性的长期稳定性。
- 它们具有较低的体积位移。
- 压力电池填充压力，用于高刚性，精确，响应快。
- 压力电池由不锈钢组成，因此是无腐蚀和防水的。
- 您可以通过在线数据记录器远程读取数据。
- 它们具有高灵敏度和高压范围。
- 热敏电阻可用于温度校正。
- 信号作为长电缆长度的频率传输。
- 振动线传感器确保长期稳定，快速且易读。
- 混凝土中充气的捏管。
- 容易适应数据记录器。
这是关于不同类型的压力电池，其工作原理，建筑，规格和应用领域。
不要忘记在下面的评论中删除您的疑问或问题。
