应变仪类型称重录音机 - 引言和其工作原理如何?

精确地为土木工程应用设计,Encardio-Rite模型ELC-30S中心孔荷载电池包括高强度马氏体不锈钢圆筒。八个应变仪彼此以45度定位,因此贬值不均匀和偏心载荷的影响。然后将应变仪连接在惠斯通桥电路中。
应变型型载荷电池可在200-2000 kN的标准能力中获得。可根据要求提供具有与标准范围不同的内径的装载单元。

应变仪型称重型电池:应用领域

应变计型载荷电池可用于确定地锚,岩石,电缆或焊束的拉伸力。它还发现其在测量结构构件之间的压缩负载中的应用,即在束支柱或隧道支撑件的梁和顶部之间的连接处。

地质学家,设计工程师和建筑公司的最大关注之一是地下洞穴中屋顶或侧壁落下的击穿之一。作为最严重的自然灾害之一,斜坡故障和山体滑坡易于在世界上任何地方发生而不会产生任何区分。>

无论如何,从矿井屋顶的坍塌或地下助长洞穴的侧壁到滑坡或坡度衰竭,自然灾害成本损失了巨大的生命,财产,财富和时间。

这导致采取预防和纠正措施来减少厄运的不确定性。一个这样的动作被称为锚定,其中预应力的灌浆锚定为结构提供有源支持系统。

电阻应变仪类型称重传感器的优点

Encardio-Rite.模型ELC-30S负载电池Sturdily设计用于在施工活动期间的压力环境中使用。应变型型称重传感器在与振动线载荷电池相比时的主要优点是读取发生的容易性。
可以直接在合适的指示器上直接读取ELC-30S负载电池。
另一方面,必须单独采取振动线材负载电池的三个(或六个)元件的读数,然后以平均值定位以获得正确的数据。同样,在数据记录的情况下,振动线材负载单元需要三(或六个)通道。

另一个优点是,应变仪类型称重传感器通过电子束焊接密封,在其内部的1/1000托的真空,使其免于水和大多数腐蚀性环境。

处理应变仪类型称重传感器

称重传感器是一种敏感仪器,它在强大的环境中运行良好,但需要进行准确地进行功能。在运输和安装期间,应该处理最大的护理。应特别注意避免在任何情况下丢弃仪器。

在零读的偏移时,对正在删除的影响产生的影响。另一方面,它也可能导致永久性损坏,使仪器无用。

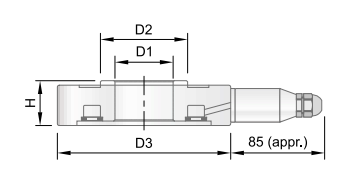

应变仪型载荷电池 - 施工

菌株 - 衡量 - 负载细胞
精度和经验进入完美的负载单元,可以以精确度测量负载。

在不锈钢柱状元件的底座上,支撑安装在凹槽中的应变仪。不锈钢隔膜是焊接到元件的电子束,以覆盖传感器内部约1/1000托的真空。

施工确保传感器对大气腐蚀的影响和进入水的效果。为了为各种零提供大致相同的MV / V输出到满载,柱状元件的截面积和凹槽的深度在不同的容量负载电池中变化。

该仪器包括1个电缆接头外壳和1个电缆腺-PG 9以及负载电池。

还阅读:加载单元:类型,如何运作,应用程序和优势ayx坦克世界

轴承和负载分配板

应记住,中心孔载荷电池对偏心载荷非常敏感并响应。通过在顶部提供适当尺寸的负载分配板来保持敏感性。对于一些应用,负载板也可以在负载电池的底部使用。
由Encardio-Rite储存的标准板具有以下尺寸:

容量 轴承板 负载分配板
kn. T mm. od mm. id mm. wt。公斤 od mm. id mm. wt。公斤
200. 23. 155. 116. 2 75. 40 1
500. 35. 155. 116. 2.5 98. 52. 1.5
1000 45. 200. 150. 5. 135. 78. 3.5
1000 45. 225. 172. 6. 155. 105. 4.
1500 55. 225. 165. 8. 150. 85. 5.5
1500 55. 260. 200. 9.5 180. 130. 5.5
2000年 65. 260. 195 12. 180. 105. 9.
2000年 65. 260. 226. 7. 210. 155. 8.5

电缆连接

电缆连接电路板
惠斯通桥电路的引线终止于六针玻璃上,以金属密封(2销坯料),该金属密封件(2销坯料)是一体的电子束焊接到中心孔称重传感器的不锈钢主体。提供电缆接头外壳和电缆压盖,用于电缆连接。

应变计型称重传感器:安装要求

装载单元安装
适当的电缆连接和装载单元的安装需要以下工具/附件:

  1. 烙铁25瓦,温度控制
  2. Rosin 63/37焊点RF-3C,30 SWG。
  3. 螺纹密封剂(Loctite 577或同等)
  4. 电缆连接化合物
  5. 电缆接头化合物的配件I.。旋转锡刀,不锈钢杆2mmφ,搅拌150毫米长,刮刀和浇注漏斗
  6. 丙酮(商业)
  7. 牙刷
  8. 布料清洁(无紫色)
  9. 剥线钳和电缆刀具
  10. 钳子160毫米
  11. 扳手18/19
  12. 用于连接最多五个称重细胞的夹具
  13. 数字多米
  14. Encardio-Rite模型EDI-53L数字指示器/记录器

这是关于Encardio-Rite模型ELC-30S应变型型称重传感器。我们将讨论下一个博客中的安装过程。
如果您有任何疑问或查询,请随时在下面的评论部分中删除它。
