倾斜传感器-工作原理和安装步骤

Encardio-rite型号EAN-41M是一种MEMS倾斜传感器(束传感器)，用于监测结构的倾斜和垂直旋转。任何因开挖等施工活动而引致的结构改变;隧道开挖或排水可能会影响支撑结构的地面被称为倾斜变化。它也可能是由于结构的加载，如在蓄水期间的大坝的加载，在开挖期间的连续墙的加载或由于风和交通的桥梁甲板的加载。从倾斜仪收集的数据提供了可能有威胁的变形的早期预警，在必要时给予足够的时间采取纠正措施或撤离该地区。

倾斜传感器应用

如果你想知道倾斜传感器在哪里使用，它们用于以下监测活动:

1. 监测挡土墙的垂直旋转。
2. 监测大坝、墩、桩和其他结构的倾斜和旋转。
3. 滑坡区构筑物稳定性监测。
4. 监控隧道的汇聚和其他移动。
5. 监测开挖或隧道区域周围结构的安全。
6. 不同荷载条件下桥梁和支柱的挠度监测

工作原理-倾斜传感器是如何工作的?

倾斜传感器的工作原理是围绕微机电系统(MEMS)建立的。Encardio-rite型号EAN-41M光束传感器的范围为±15°，以及安装在铝外壳(光束)内的高灵敏度和倾斜传感器精度。它提供一个双极直流电压输出成比例的倾斜角度的正弦由倾斜仪测量。对于真正垂直的位置，输出为零伏。
MEMS倾斜传感器提供了一个相对低成本的倾斜测量解决方案，同时提供了优秀的分辨率和长期稳定性。在支架和锚等安装附件的帮助下，倾斜仪可以固定在任何垂直表面、水平地板或天花板上。
|也读:倾斜仪:类型，工作原理和用途|
型号EAN-41M倾斜传感器不是设计用来测量结构倾斜的绝对测定。它测量固定的结构的倾斜变化。一旦仪器安装在结构上，就会记录初始倾斜读数。从随后的倾斜读数中减去最初的倾斜读数可以得到一段时间内结构倾斜的变化。

如何安装倾斜传感器?

Encardio-rite型号EAN-41M可以安装在水平表面，也可以安装在垂直表面。让我们从水平结构的安装开始。
安装过程中需要的工具和附件

1. 传感器安装套件，一个多波束要安装在串联。
2. 两个17mm大小的开口扳手和一个13mm大小的开口扳手，或两个活动扳手。
3. 一字螺丝刀，刀片宽度4mm。
4. 快速凝固环氧浆液，用于混凝土中锚杆的灌浆。
5. 乐泰290螺纹密封胶或任何其他等效的后组装螺纹密封胶。
6. 用12mm钻头进行冲击或锤钻。
7. 粉笔线和彩色粉笔。
8. 卷尺，长于所使用的最大横梁长度。
9. 精神水平。

安装水平倾斜传感器

• • 安装锚

水平传感器被设计用来发现两端锚的相对垂直位移。两个锚之间的距离称为倾斜传感器的测量长度。它们通常有1米、2米或3米的标准长度，但也有不同的指定长度。
传感器通常使用在一个串，两个倾斜传感器共享一个共同的锚固定。

• • 1. 用粉笔线和合适的彩色粉笔来识别和标记你想要传感器放置的地方。在墙壁安装的情况下，利用水平仪和横梁，以确保直线尽可能水平。地面安装时，线条应与垂直沉降剖面方向一致。
    2. 用卷尺标出与待固定梁的标尺长度相对应的距离。请记住，梁比他们的标准长度有点长。如果需要，不同规格长度的梁可以在同一串中使用。每个标记对应一个锚点位置。
    3. 在钻孔机的帮助下，在标记的位置上挖出直径为12毫米的锚孔，深度约为100毫米，确保锚孔垂直于墙壁或地板表面。
    4. 吹气或刷碎片，使洞清晰。
    5. 在这些孔的环氧浆液的帮助下，将安装包中较长(148mm)的锚(图2)以50mm长度的锚固定后伸出表面的方式放置。
    6. 让浆液静置到所需的时间后再处理。
    7. 测量并记录管柱中每个锚之间的中心距离。

|还读:倾斜仪:如何工作，安装，以及如何阅读|

• • • 固定梁

每个传感器的两侧都有两个安装角。梁可以直接用这些安装角固定在锚上。
然而，如果弦梁受到任何扭转运动，使用单独可用的梁安装套件，因为它提供了更多的灵活性。
下图显示了安装横梁时组件的正确位置。

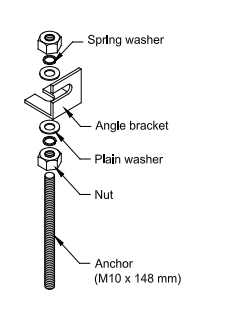

• • 1. 将角支架连接到已经灌浆的148毫米锚上。根据图纸检查螺母、垫圈和角架的相对位置。
    2. 将72mm的螺柱锚固定在与注浆锚固定的角支架上。
    3. 通过松开将其固定在横梁上的六角螺母，部分释放每个横梁两侧的安装角。
    4. 如图所示，将横梁固定在72mm螺柱锚上。在相邻两根横梁安装角之间使用双肩尼龙垫片。
    5. 逐步拧紧螺母，确保弹簧垫圈被压缩。
    6. 将固定安装角的螺栓头紧固到横梁端。
    7. 在螺柱上每个螺母的可接近连接处放置一滴乐泰290(后装配螺纹锁定化合物)，以将它们锁定到位。

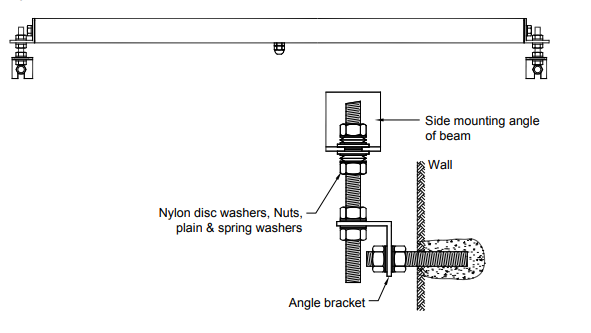

使用标准安装件将EAN-41M水平倾斜传感器安装到墙上，如下图所示。

下图展示了如何使用标准安装组件将EAN-41M水平倾斜传感器安装在地板上。

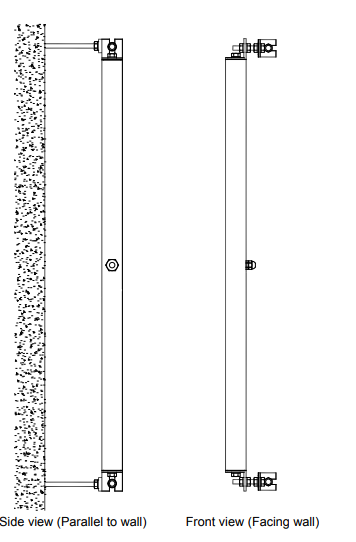

安装垂直倾斜传感器

垂直倾斜传感器的应用是确定两端锚的相对水平位移。与水平倾斜传感器类似，垂直传感器通常以1、2或3米的标准长度提供，但也可提供其他客户指定的长度。这些传感器通常用在一个串中，两个传感器共用一个锚来固定。垂直倾斜传感器包括一个标准EAN-41M倾斜仪，一个铝梁，38毫米x 38毫米平方和指定的轨距长度和安装硬件安装倾斜仪横梁上，一般分开包装装运。
|还读:MEMS倾斜仪-安装程序和它如何工作?|
安装锚

• • 1. 借助铅垂线或合适的彩色粉笔，识别并标记一条垂直的直线，传感器将沿着这条直线固定。
    2. 用卷尺标出与待固定梁的标尺长度相对应的距离。请记住，梁比他们的标准长度有点长。如果需要，不同规格长度的梁可以在同一串中使用。每个标记对应一个锚点位置。
    3. 在钻孔机的帮助下，在标记的位置上挖出直径为12毫米的锚孔，深度约为100毫米，确保锚孔垂直于墙壁或地板表面。
    4. 吹气或刷碎片，使洞清晰。
    5. 用合适的环氧灌浆将安装包较长的(148mm)锚固定在这些孔中，使锚固定后约50mm的长度伸出表面。
    6. 在处理前，允许浆液设置为建议的时间。
    7. 测量并记录管柱中每个锚之间的中心距离。

固定梁的程序与固定水平面的程序相同。这一切都是关于倾斜传感器，他们的工作原理和安装程序。如果你有任何疑问或疑问，请在下方评论区写下。
