倾斜仪用于监测建筑物的倾斜和垂直旋转。如果你要问倾斜仪测量什么，答案很简单;它倾斜措施。任何建筑物的倾斜都可能由各种施工活动引起，如开挖、隧道或排水，这些活动可能会对支撑建筑物的地面产生负面影响。
倾斜变化也可能由于结构的加载而发生，如蓄水期间的大坝加载，开挖期间的连续墙加载，或由于风和交通的桥梁桥面加载。
从Tiltmeter捕获的数据会提前警告威胁变形，允许采取纠正措施的时间。
继续阅读以了解倾斜仪的工作原理，它是如何安装的，以及如何读取读数。
TILTMETER如何工作？
这是一个非常常见的查询 - Tiltmeter如何工作。让我们来看看Encardio-Rite的Tilticeter来了解它的工作。

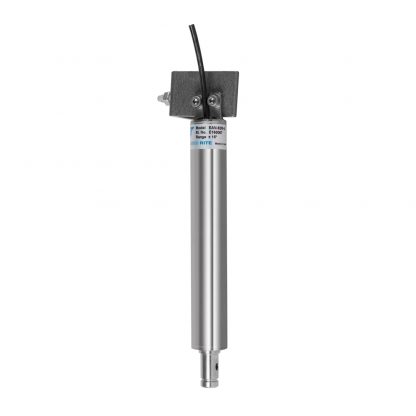

Encardio-Rite Model-90M Tiltmeter围绕精密加速度计和安装在不锈钢外壳内的合适信号调理电路。
当加速度计被旋转到完全90度倾斜位置时，加速度计感知到由重力引起的加速度。当加速度计的倾斜角为零时，同样的重力加速度为零(最小)。
对于中间的倾斜，加速度计所经历的力等于倾斜角度的正弦值和重力加速度的乘积。因此，倾斜传感器提供了一个双极直流电压输出成比例的倾斜角度的正弦测量倾斜仪。对于真正垂直的位置，输出为零伏。这就是倾斜仪测量倾斜度的方法。
该传感器提供了一个相对低成本的倾斜测量解决方案，但仍然提供了优良的分辨率，长期稳定性和低热灵敏度。
的倾斜仪可以固定在任何垂直表面，水平地板或天花板使用适当的安装附件组成的支架和锚。
EAN-90M倾斜仪不是为绝对测定结构的倾斜度而设计的。它测量附着传感器的结构的倾斜变化。每个倾斜传感器安装在待监测的结构上后，将记录其初始倾斜读数。从随后的倾斜读数中减去初始倾斜读数可以得到结构在一段时间内的倾斜变化。通过这种方式，进行了倾斜仪监测。
现在我们知道了什么是倾斜仪和它的工作，让我们看一下它的安装程序。
|阅读更多：什么是倾斜仪&它们在哪里使用?|
安装倾斜仪所需的工具和附件
正确安装倾斜计需要以下工具和附件
- 电源钻头
- 混凝土/砌体钻头8毫米
- 扳手8/9,12/13毫米
- 内六角键5毫米
- 布料清洁
倾斜仪如何安装?
的模型EAN-90M TILTMETER传感器的安装可以通过将其固定在垂直表面、悬挂在天花板上或安装在地板上进行，借助Encardio-rite提供的合适安装安排/支架作为可选配件。

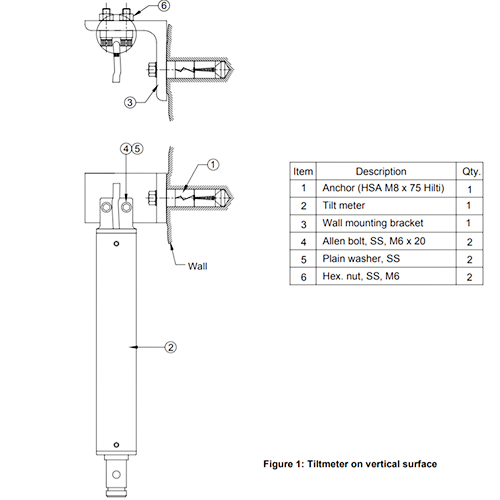

垂直表面上的倾斜计安装
- 为Hilti锚HSA M8 x 75钻一个8mmφx 50 mm深孔，或者在必须测量倾斜变化的壁上的等效物。
- 把锚插入钻孔中。
- 将倾斜仪支架安装在锚上，稍微拧紧。
- 用2颗M6 × 20mm的Allen螺栓将倾斜仪固定在安装支架上。
- 将倾斜仪与读出装置连接。
- 拧紧锚点和艾伦螺栓/螺母，使TILTMETER在读出单元上读取几乎垂直。
Tiltmeter安装在水平表面上
- 以安装支架为模板，标出两个安装孔的位置。
- 视觉上确保两个孔的位置几乎是沿着轴线对齐的倾斜必须测量。
- 为Hilti锚具HAS M8 x 75或同等材料钻两个8mm Φ x 50mm深的孔。
- 在钻孔中插入锚。
- 将TILTMETER支架安装在锚点上并稍微拧紧。
- 用2颗M6 × 20mm的Allen螺栓将倾斜仪固定在安装支架上。将倾斜仪与读出装置连接。
- 拧紧锚和Allen螺栓/螺母，使倾斜仪在读出装置上读数几乎是垂直的。

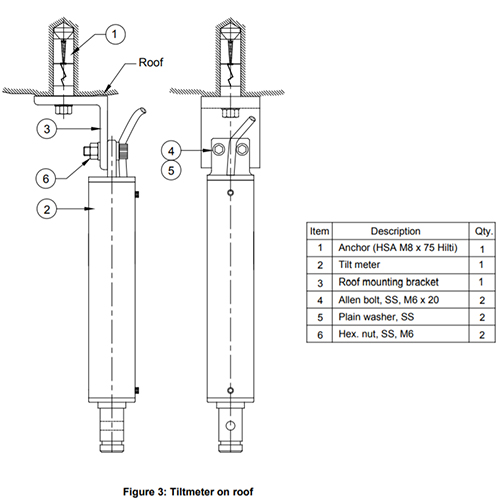

屋顶上安装倾斜仪
- 在屋顶上钻一个8mm Φ x 50mm深的Hilti锚HSA M8 x 75或同等的孔，在那里倾斜的变化必须测量。把锚插入钻孔中。
- 将TILTMETER支架安装在锚上并稍微拧紧。
- 用2颗M6 × 20mm的Allen螺栓将倾斜仪固定在安装支架上。
- 用读出单元连接TILTMETER。
- 拧紧地脚螺栓和Allen螺栓/螺母，使倾斜仪在读出装置上的读数几乎是垂直的。
如何阅读Tiltmeter？
Tiltmeter在一个简单的过程中读书。
倾斜仪的输出可通过Encardio-rite型号的EDI-53UTM便携式数字读出装置读取数据记录器。通过像Encardio-Rite Model EDAS-10这样的自动数据采集系统，也可以从远程位置读取或记录EAN-90M。
倾斜仪提供2米内置6芯电缆。电缆可以通过合适的接线盒端接或延伸到最近的测量站。
将TILTMETER连接到数字读数单元
TILTMETER可以连接到ENCANDIO-RITE模型EDI-53UTM便携式数字读数单元/数据记录器通过一个击穿盒。开孔盒与读出单元提供配套的圆形连接器。电缆也可以通过接线盒延伸。它还配备了避雷器。
Encardio-rite型号EDI-53UTM便携式数字读出单元/数据记录器在馈送典型Tiltmeter的参数时读取倾斜角度的正弦。要读取倾斜角度的正弦，请设置EDI-53UTM频道如下：
- 单位[单位]-没有单位(按9)
- 初始读取[IR] - 设置为零
- 测量因子[gf] - 2 /倾斜表测量因子在伏特/ SIN 90°中
- Coeff (X²)-设为零
- 小数点[DP] - 根据需要（推荐值为4）
倾斜角度可以通过SIN-1（观察到的值）来计算。对于双轴倾斜计，以类似的方式设置两个通道（一个用于轴和一个用于B轴）的通道。
这就是关于倾斜仪的一切——它如何工作，如何安装，以及如何读取读数。如果你有疑问或建议，请在下面发表评论，我们会尽快给你回复。
