[更新]数据记录器的类型及其工作原理?

土木工程是一个复杂而有趣的领域。当涉及岩土工程，监控和仪器的特定竞技场时，有各种传感器被用来获得完成的工作。在本文中，我们将讨论数据记录器，它是各种类型，以及如何在岩土内使用它们。

简单地说，数据记录器就是与其他几个仪器或传感器连接，以实时记录数据的设备。虽然这些装置被用于各个领域，但它们在岩土工程领域的应用是非常重要的。

大型建筑工地甚至土木工程结构都需要持续监测，以保持其健康。对于结构和受影响区域的整体安全，岩土工程监测起着至关重要的作用。在这些地方安装了各种监测仪器和传感器，以记录湿度、压力、变形等参数。

当这些传感器完成它们的工作数据记录器负责在指定的时间间隔内，在没有任何物理或人为干预的情况下，从安装的传感器收集和记录数据。

让我们详细了解数据记录器，以及它们的类型，工作原理等等。

什么是数据记录器?

数据记录仪通常是一种紧凑的电池供电设备，并携带一个数字处理器。数据记录器与地质传感器相连，自动记录数据。

一旦编程，调试和激活，可以无人值守数据记录器来测量和记录来自传感器的数据。它允许定期的结构健康监测，以便最大限度地减少风险。

让我们来看看数据记录器的工作原理。

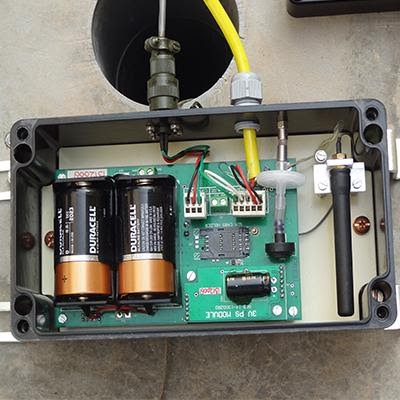

数据记录器是如何工作的?

数据记录器通过电缆连接到传感器。根据通道的可用性，单个数据记录器可以与多个传感器接口。

编程完成后，这些数据记录仪就无人看管，从传感器记录数据并将其存储在其内部的非易失性存储器中。该设备可以从传感器记录多个参数，包括当前时间、日期和电池电压。

存储在数据记录器存储器中的数据可以通过遥测或使用笔记本电脑/PC进行传输。

现在您已经了解了什么是Data Logger及其工作原理，让我们看看它的应用程序。ayx坦克世界

|阅读更多:数据记录器:它是什么，类型，应用程序以及它的工作原ayx坦克世界理？|

使用的数据记录器是什么？

数据记录器有广泛的应用，特别是在岩土工程领域。ayx坦克世界它们的用途如下:

1. 大型建筑工地需要安装压力计、应变计、倾斜计、伸长计等传感器。这些传感器用于监测和测量影响结构的几个参数。数据记录器与这些传感器接口，以记录数据，并在任何远程位置显示它与指定的单位，日期，时间和电池电压。
2. 数据记录仪被广泛用于监测地下水位和降雨量，以检查自然资源。
3. 它们与气象站一起被用来监测几种环境因素。
4. 无人值守的核电站监测，以避免化学品泄漏等致命事故。
5. 综合的隧道监测为了隧道的长期安全，研究隧道在一段时间内的流变特性，特别是岩体的流变特性和断裂带、岩壁断面、涌流等的明显变化。在隧道内壁上安装了倾斜仪、应变仪和伸长仪等仪器，以监测隧道是否有变形。来自这些传感器的数据被数据记录器连续地记录下来，并存储在其内部存储器中。
6. 深部开挖过程中土地及周边地区变形监测。在软土地基开挖会引起地面移动，对附近的敏感结构造成威胁。因此，深基坑开挖风险评估和地基裂缝监测在各个层面都至关重要。

数据记录器类型

我们已经定义了数据记录器，并解释了它在岩土领域的应用。现在让我们看看数据记录器的类型。

• 蓝牙数据记录器

蓝牙数据记录器是一种简单的无线数据记录器。它可以测量、记录数据，并将数据无线传输到指定范围内的电脑/笔记本电脑上，比如30米。这些数据记录器在蓝牙连接上工作。

• USB数据记录器

USB数据记录器记录和存储数据在他们的内部存储器。记录的数据可以通过USB数据线接口在PC或笔记本电脑上检索。同样的USB被用来给数据记录器充电。

• 基于Web的数据记录器

基于网络的数据记录器允许使用互联网、Wi-Fi或GPRS远程数据检索。Encardio-Rite处理基于网络的数据记录器。Encardio的数据记录仪范围包括:

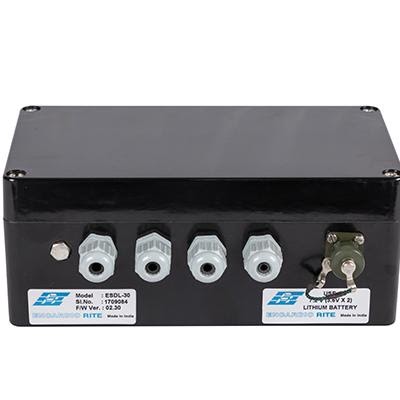

用于SDI-12接口传感器的ESDL-30数据记录器

Encardio-Rite的型号ESDL-30多通道数据记录器旨在通过SDI-12接口记录来自传感器的数据。具有SDI-12接口的任何传感器都可以连接到ESDL-30。基于振动线，电阻应变计或MEMS技术等。

ESDL-30是一种强大的振动线数据记录器，可在各种字段中找到其应用，以提供准确可靠的数据。它具有宽的工作温度范围，可靠的独立操作，低功耗，与许多电信选项的兼容性，以及支持各种测量以及控制应用的灵活性。ayx坦克世界它具有耐用的结构，非常适合无人参与应用。ayx坦克世界

ESDL-30数据记录器可连接大量SDI-12接口的传感器。根据SDI-12标准，数据记录器完全兼容所有测量命令信号。它可以在线性模式下读取5秒到168小时的读数。

然而，每天测量的次数应该尽量少，以防止电池的功率流失。

SDI-12串行数字接口需要一根三芯电缆将传感器连接到数据记录器。该仪器的优点是只需一根三芯电缆就可以将所有传感器和数据记录器连接到串行总线上。

SDI-12是一种可以与多参数传感器通信的多滴接口。多参数意味着单个传感器可以返回多于一个测量，如从振动线位移传感器的位移和温度。

振动线数据记录仪记录的所有数据与当前日期、时间和电池电压一起存储在其内部的非易失性存储器中。

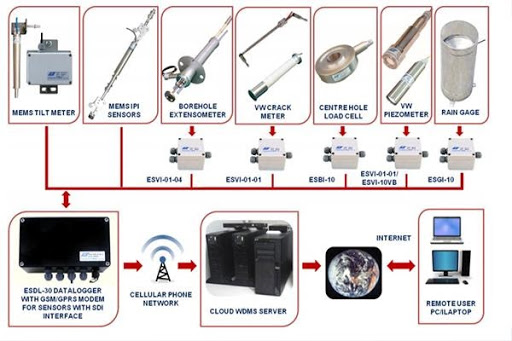

数据检索和传输

数字数据记录器记录的数据可以在任何远程位置通过专用的基于网络的云服务器检索。有几个方法来检索或传输数据到一个遥远的位置:

通过GSM/GPRS modem进行遥测

在由任何GSM / GPRS服务提供商覆盖的位置中，来自自动数据记录器的数据可以远程发送到中心位置的PC。用户需要为每个数据记录器安排数据SIM卡。

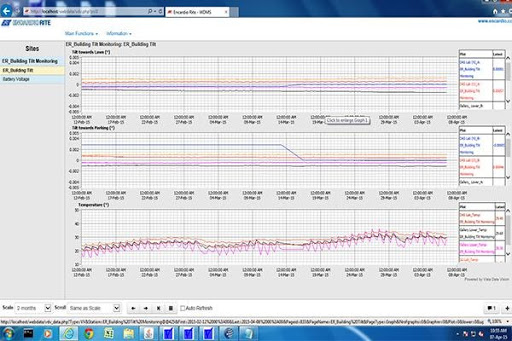

使用笔记本电脑读数/数据检索

来自字段中的数据记录器的记录数据可以直接下载到笔记本电脑/ PC。可以使用USB笔驱动器或通过Internet将数据从笔记本电脑传输到中央PC或服务器。

Encardio-Rite为其客户提供了一个公共专用云的Web监控服务，用于从ESDL-30数据记录器中检索数据。检索数据被归档并存储在SQL数据库中。相同的数据以表格和图形的形式表示，以便于理解。

记录的信息只能由授权人员访问，该人员可以使用来自世界任何地方的提供的登录ID和访问密码登录其网站。

观看下面的视频以了解具有ESDL-30 UNI应用软件的ESDL-30数据记录器的传感器配置：

型号ESDL-30的规格

输入	具有SDI-12信号接口的传感器
渠道数量	3.
不。传感器/通道	61.
扫描/上传时间间隔	5秒到168小时
内存容量	闪存(64 mbit);200万数据点
数据输出格式	CSV文本文件。可以在许多第三方应用程序中轻松导入Microsoft®Excelayx坦克世界
SDI-12版	版本1.3
沟通港口	RS-232（标准）115 kbps
温度。测量范围	-20到+70°C, 0.1°C分辨率
操作 温度范围	-30°- 70°C
湿度	100 ％
电力供应	2 x d尺寸3.6 v / 19 ah锂细胞，或 2 × D尺寸1.5 V碱性高功率电池，或 12V SMF电池可从交流电源或太阳能电池板充电
住房	耐腐蚀耐风雨外壳
天线（在遥测选项中）	内置或单独安装天线
尺寸lxwxh.	220 x 140 x 90 mm

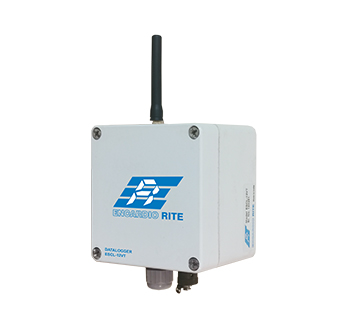

型号ESCL-12VT单通道数据记录器用于振动线传感器

Encardio-rite型号ESCL-12VT单通道数据记录仪用于从任何配备积分热敏电阻的振动线传感器自动收集数据。遥测选项允许您发送数据到云/私有服务器的帮助内建的GPRS/GSM调制解调器在指定的时间间隔。中间的间隔可以快到5分钟。

数据自动采集和无线传输的结合有助于显著降低现场成本，并有助于通过设置报警和警告标志，轻松获取接近实时的数据。

单通道数据记录器具有双向通信能力。这进一步降低了现场成本，因为它提供远程访问配置，接收系统状态更新，并从办公室本身进行维护或诊断和预防行动。安装后，您不再需要访问该站点。

接下来是应用型号ESCL-12VT数据记录器，在岩土工程领域的许多领域都发现了它。它有助于传递精确和可靠的信息，从振动线传感器连同广泛的工作温度范围，可靠的独立运行，低功耗。它也非常兼容许多电信选项，并提供足够的灵活性，以支持各种测量和控制应用程序。ayx坦克世界板上5针连接器用于快速传感器连接，而耐用的结构使其非常适合无人值守的应用。ayx坦克世界

规格型号ESCL-12VT

输入	任何带内置热敏电阻的振动线传感器
测量范围	大众频率范围400-6000Hz; 温度：热敏电阻式，戴尔1C3001-B3，温度范围-40至+ 100°C
精度	频率:读数的±0.01% 温度:±0.1°C (不含传感器不准确) 实时时钟：±1分钟/月
决议	频率:0.001赫兹 温度:±0.01°C 实时时钟:1秒
扫描间隔	5秒到168小时
数据上传进度	5秒到168小时
远程配置和数据检索	数据记录仪可以通过使用3G/4G蜂窝网络的双向遥测远程配置
操作温度。范围	- 30 ~ 70ºC
电池备份	使用7.2 V锂电池5年(每天扫描4次，每天上传1次) > 3岁3次碱性电池（4扫描/日和1个上传/日）

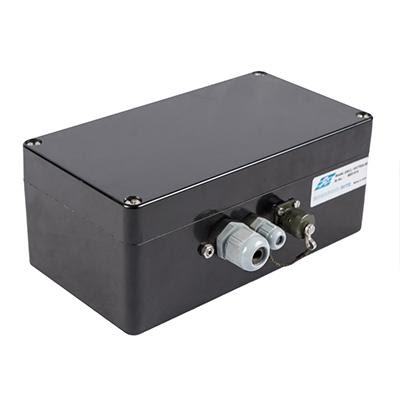

型号ESCL-10VT单通道数据记录器用于振动线传感器

ESCL-10VT型单通道振动线数据记录仪设计用于监测单个振动线传感器(包括温度)，如压计、压力传感器和裂纹计或位移传感器。它可以使数据记录雨水水平相当容易。

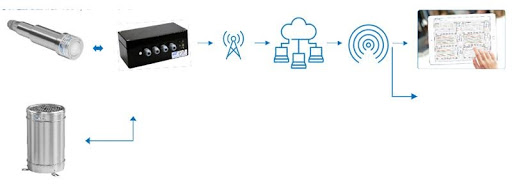

单通道数据记录仪还可以监测气压，并提供使用翻斗式雨量计监测降雨量的功能。气压数据记录仪采用基于windows的应用软件，用户可以方便地设置传感器校准系数、记录间隔、数据记录仪或井眼代码(识别标签编号)、传感器序列号、实时时钟时间等。

用户可以监测读数和GPRS信号强度用于诊断目的。用户还可以启动或停止扫描，并可以管理数据文件，从数据记录器下载数据，执行数据校正，并保存数据文件。

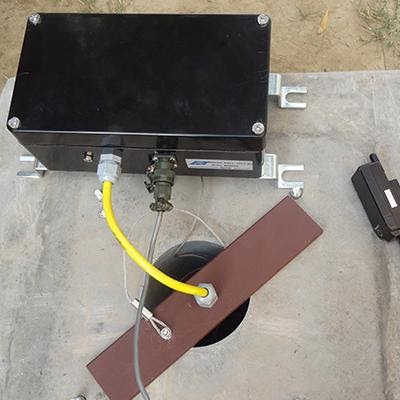

用ESCL-10VT数据记录仪监测地下水位

The最常见的用法ESCL-10VT数据记录器用于水位在线监测。使用安装在最低预期水位以下深度的高精度流体压力传感器监测水位/表。

传感器中装有热敏电阻，用于测量水温。传感器与数据记录仪连接，实现数据的自动采集。记录的数据随后由数据记录器传输到远程服务器/云服务器。

地下水数据记录仪传输装置有一个内置的气压传感器，可以根据气压变化对水位进行校正。气压传感器的使用消除了由于大气压力的变化而引起的水位的明显变化。该系统为用户提供正确的水位值、气压和温度。

压力传感器的水位/表读数取决于该位置的水的比重。例如，如果比重为1.08，压力传感器的输出将比比重为1.0的普通水高8%。

在沿海地区或溶解固体含量高的水中，水的比重值会大于1.0。测量的比重值必须输入到数据记录仪中，以便它能提供水位/水位的校正值。

水压数据记录器测量绝对和气压传感器的输出以及温度，并在校正测量的气压和水密度后计算水柱的压力。将数据与当前日期，时间和电池电压一起存储，作为数据记录器的内部非易失性存储器中的数据记录。

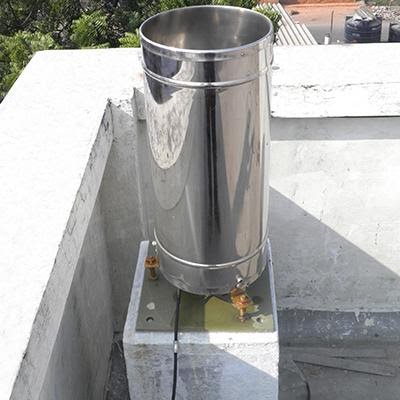

用ESCL-10VT数据记录仪监测降雨

ESCO-10VT单通道数据记录器提供了安装模型ERG-200 / ERG-201雨量计，同时监测降雨以及水位/台式监测。这有助于将水表数据与降雨数据相关联。

ESCL-10VT的数据检索和传输过程类似于模型ESDL-30数据记录器的传输过程。

模型ESCL-10VT规格

输入	压力传感器
决议	18位(70m WC传感器优于1mm)
温度测量范围	-20到+70°C, 0.1°C分辨率
记录时间间隔	5秒到168小时
内存容量	8 MB闪存RAM。可以存储3,145,728个数据点
数据输出格式	CSV文本文件。可以在许多第三方应用程序中轻松导入Microsoft®Excelayx坦克世界
沟通港口	1个RS-232串口。标准提供的USB 2.0接口连接线
工作温度范围	- 30 ~ 70ºC
电源盒装版(BX)	2 × D尺寸3.6 V/19 Ah锂电池，或2 × D尺寸1.5 V碱性大功率电池，或从太阳能电池板充电的12V SMF电池，或从交流市电充电的12V SMF电池
住房	箱:防风雨的外壳 圆柱体:耐腐蚀不锈钢，AISI级316L。
维度(blackstone group) (WxLxH)	120x 220 x 91 (mm)盒版本，后缀BX
湿度	100 ％
天线(遥测选项)	四频段GSM/GPRS/ EDGE, 850/800/1800/1900 MHz
调制解调器(遥测选项)	内置或单独安装天线可用

这都是关于数据记录器的类型及其在岩土工程领域的应用。如果你有任何疑问或建议，请在下方留言。
