应变仪或应变计是用于测量在物体上施加的应变或压力的岩土工具。该对象可以像机器一样小，甚至是TBM一样大。由Edward E. Simmons和Arthur C. Simmons和Arthur C. Simmons和Arthur C. Suge，应变仪在此后被广泛用于岩土工程。
虽然有许多类型的应变仪用于确定应变，但这里是Encardio的模型应变仪以及它们的工作原理、特点和应用。ayx坦克世界
不同类型的应变片
Encardio主要涉及四种不同类型的应变仪表。我们有以下型号：
- 模型EDS-11V气密密封振动线应变计
- 模型EDS-12V振动线姐妹杆菌仪表
- 模型EDS-20V-V系列振动线应变计
- 型号EDS-30V短混凝土应变计
|阅读更多：应变仪：原理，类型，特征和应用ayx坦克世界|
让我们详细了解它们的工作原理、规格和特性。

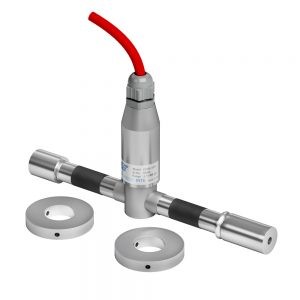

模型EDS-11V气密密封振动线应变仪
这模型EDS-11V气密密封振动线应变仪主要在土壤，混凝土结构或钢结构中找到其应用。它为抗压度的分布提供了精确的读数，以及随时间变化的拉伸应变。
模型EDS-11V的操作原理气密密封振动线应变仪
模型EDS-11V具有高拉伸强度的磁线。导线的一端是锚定的，而另一个端部相对于菌株成比例地移位。
即使在应变中的小偏转，也直接影响导线的拉伸强度，从而改变其相应的振动频率。该应变与导线的谐振频率成比例，并且通过读出单元直接显示。
应变仪表及其组件
EDS-11应变仪表
在EDS-11应变计仪表中，线圈磁体组件封闭在不锈钢“磁体外壳”中，该磁线是焊接到两个不锈钢管的电子束，其具有整体不锈钢波纹管，可用于保护。
波纹管的目的是减少应变仪的弹性模量，使得它真正反映了混凝土的膨胀和收缩，其中嵌入的混凝土或其焊接的钢结构。
波纹管是Encardio-rite应变仪的一个特殊功能。不锈钢管的两端是电子束焊接到两个圆柱端块，其中一个有一个“V”槽周围的周长。振动线组件永久固定在端块上。
来自线圈磁体的引线终止于玻璃上，金属密封件，该金属密封件一体的电子束焊接到应变仪的不锈钢体。将玻璃上标记为红色和黑色的两个销钉连接到金属密封件。
另外两个引脚与热敏电阻一起使用以测量温度。为电缆连接提供电缆接头外壳和电缆腺。标准电缆腺是NG 16 MS，适用于电缆尺寸为6-8毫米。

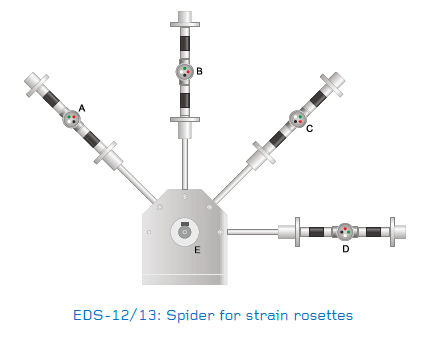

RES-12/13株菌株玫瑰花
Encardio-Rite制造了五个和十三个位置菌株玫瑰花的蜘蛛。菌株莲座膜用于沿着被监测的部件的不同方向测量菌株。
蜘蛛精确加工到指定的角度。应变计仪表拧到连接到蜘蛛上的200mm杆上，在正确的角度位置上。
Encardio-Rite模型EDS-12五个位置蜘蛛允许在一个平面中的0°，45°，90°和135°的角度的混凝土坝或结构的混凝土滤池中安装精确，精确地安装在一个平面上，并在右侧这个飞机的角度。
Encardio-Rite模型EDS-13 13号位置蜘蛛在垂直平面上有8个杆，在0°，45°，90°，135°，180°，225°，270°，315°;在平面中的四个杆在450到上面的平面，在角位置为22.5°，112.5°，202.5°，292.5°和一根杆水平放置。
EDS-14没有压力 - 应变容器
应变计仪表旨在响应其嵌入的混凝土的尺寸的变化，无论变形是由于应力，蠕变，温度变化，水分变化还是混凝土的化学生长。
然而，应变仪的主要目的是间接确定压力。简单地通过将测量的应变乘以嵌入其嵌入的混凝土的电量模量来揭示应力的变化。然而，对于长时间发育的应力，必须考虑弹性模量和由于蠕变而变形的变化，并且涉及应力以外的所有原因。
由于除了应力以外的所有原因，通常希望将变形分开测量。这是通过安装“没有应力 - 应变仪表”来完成的，该“没有应力 - 应变仪表”，除了应力之外，该条件暴露于周围混凝土的情况。
EDS-14无应力应变容器是一个尺寸为400mm × 600mm高的两壁空心圆柱体。焊接式防漏容器外壁为2mm软钢，内壁为1mm厚铜。两墙之间的间隙是50毫米。
间隙的目的是防止真正的应力作用在容器内部的应变仪表上。因此，该应变计仅读取由于混凝土的自动生长而在混凝土中进行的偏转。

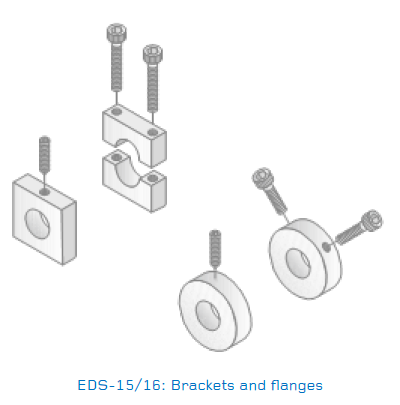

EDS-15/16温和钢支架和不锈钢法兰
当应变仪用于钢结构上的焊接应用或用鞍座安装架附接到混凝土结构时，使用模型EDS-15温和钢支架。ayx坦克世界为了便于安装，其中一个括号在中间分开。其他支架中的GRUB螺钉将其牢固地定位到应变仪表的端部块的凹槽中。
当应变仪用于混凝土中的嵌入时，使用模型EDS-16不锈钢法兰（48mm Dia）。其中一个凸缘配合到应变计仪表的左侧块的“V”槽中。另一个法兰固定在距第一法兰140mm的中心距离。

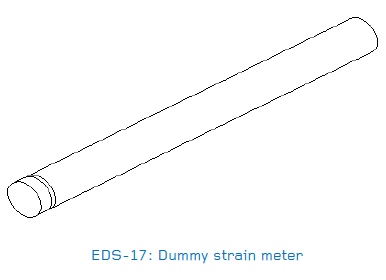

EDS-17虚拟应变仪
应变仪支架通过在它们之间放置虚拟仪表来焊接位置，以保持正确的距离和对准。最终拆下虚拟仪表并由实际的应变仪表取代。
EDS-18 Extender
Encardio-rite型号的EDS-18扩展器可以增加型号EDS-11V应变仪的长度和灵敏度。延长器有一个M6 x 10的公螺纹，与应变仪端块的母螺纹相匹配。应变仪的有效长度增加到280mm，灵敏度提高了100%。
应变计规格 - 模型EDS-11V气密密封振动线应变计
| 类型 | 振动线 |
| 范围 | ±1500μ菌株 |
| 灵敏度 | 1μ应变 |
| 主动量长度 | 140毫米 |
| 总长度 | 190毫米 |
| 精度 | ±1％FSD（组合效应非线性+滞后+重复性） |
| 温度限制运行 | -10到80°C |
| 补偿 | 0到55°C |
| 超过范围限制 | 125％的范围 |
| 超过范围效果 | ±0.1％FSD高达120％ |
| 绝缘电阻 | 500 m欧姆 |
| 线圈电阻 | 120-140欧姆 |
| 外壳 | 不锈钢 |
| 保护 | IP-68（NEMA 6） |
| 封口 | 通过电子束焊接密封，具有0.001托的真空密封。在里面 |
| 振动极限 | 2 g, 20 - 500赫兹 |
| 湿度限制 | 100％RH. |
| 读出 | 便携式应变指示器 |
| 热敏电阻 | YSI 44005或等效物（25°C 3000欧姆） |
| 电缆连接 | 玻璃到金属密封焊销连接器 |

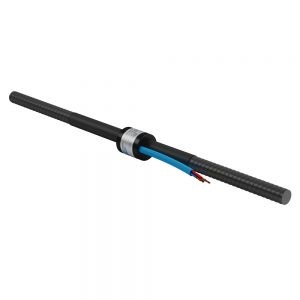

模型EDS-12V振动线姐妹杆菌仪表
Encardio-Rite.型号EDS-12V / EDS-12V-EX振动线姐妹杆菌仪表是精确，低成本，防水以及可靠的传感器，用于长期安装。这些应变计仪表专门用于测量混凝土结构中的应变，如桩，隔膜/浆料墙，桥支座，隧道衬砌，水坝，基础等。
模型EDS-12V振动线姐妹杆应变计包括一个空心杆，其中振动线应变计同轴地安装在其内。空心杆在两侧延伸，两侧具有12或16毫米加强杆。型号EDS-12V-EX将传感器焊接到它上，具有适当的特殊应用保护。ayx坦克世界
模型EDS-12V的应变计规格
| 范围 | 2500μ应变 |
| 灵敏度 | 1μ应变 |
| 方面 | 26 x1400（对于12.0φ） 30 x1400（16.0φ） |
| 温度限制 | -10到+ 55°C |
| 保护 | vw菌株封装 内部空心酒吧 |
| 热敏电阻 | ysi 44005或同等学历 |
模型EDS-20V系列振动线应变仪
Encardio-Rite模型EDS-20V系列振动线应变仪包括两个组件 - 基本量具和传感器组件。基本GAGE包括由在两个不锈钢圆柱形端块之间拉伸的磁性材料制成的高抗拉强度线。
通过固定在每个端部块上的一组双“O”环密封在不锈钢管中，确保耐腐蚀性，潮湿，潮湿和其他敌对环境条件的抗性。传感器容纳永磁体和拔线圈组件。
当由传感器采集时，线以其固定频率振动，其与导线中的张力成比例。任何应变的变化，直接影响导线中的张力，导致其振动频率相应的变化。
该应变与频率的平方成比例，该频率可以通过Encondio-Rite的EDI-51V振动线指示器直接测量和直接显示在微应变单元中。
应变片的主要目的是间接定量地确定应力及其随时间的变化。应力的变化是由测量的应变乘以弹性模量来决定的。
Encardio-Rite处理以下类型的应变仪，以适应不同的应用：ayx坦克世界
- EDS-20V-SW点可焊接应变计
- EDS-20V-AW焊接应变计
- EDS-20V-E嵌入式应变仪

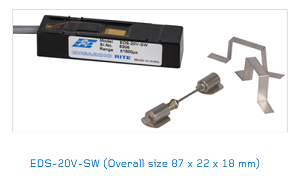

EDS-20V-SW点可焊接应变计
模型EDS-20V-SW由固定在每块的不锈钢箔片组成，使得可以通过环氧树脂将量焊接或固定到原位。应变仪通过小压缩弹簧预张紧。
初始张力可以在应变仪安装期间设置，因此根据需要，可以提供张力或压缩的宽范围。然而，应力计只能在平坦的表面上使用。
传感器组件封装在模制的保护盖中。设有单件传感器线圈矩形壳体，适用于直接安装在应变计上并完全封闭形成水密外壳。一对夹具位于传感器线圈壳体上的一对压花定位点之间是点焊，以将壳体固定到基板上。
EDS-20V-SW的应变计规格
| 范围 | 3000μ应变 |
| 灵敏度 | 1μ应变 |
| 主动量长度 | 50.8毫米 |
| 初始频率 | 2,500-3,300 Hz. |
| 有效规系数 | 约3.896 × 10-4 μ应变/赫兹平方 |
| 热敏电阻 | YSI 44005或等效物（25°C 3000欧姆） |
| 温度限制 | -20到80°C |
| 电缆 | 4芯屏蔽 1米长 |
| gage l x b x h（mm） | 62 x 12.5 x 7.5 |
模型EDS-20V-AW焊接应变计
这模型EDS-20V-AW由管子连接的两块件组成。通过固定在每个端部件上的一组双“O”环包围高抗拉强度拉伸磁丝。双重“O”戒指密封件确保测量仪免于水进入。
管在中间扁平，使得传感器组件可以放置在其内。该传感器形成应变计组件的一体部分。这种应变仪在容易发生滴水或自来水的位置找到其应用。
两个环形安装块仔细定位并借助安装夹具和虚设规格对齐以安装规格。将组件焊接到结构上，同时伪仪最终由实际应变仪代替，并通过每个块上的一对设定的螺钉固定在其所需的位置。
可塑性加强杆环形安装块可用于表面将应变仪安装到混凝土结构。
EDS-20V-AW的配件如下：
- 安装块-可焊接或可灌浆
- 安装套件，包括安装夹具、假量规、内六角键和平头螺钉(另行订购)

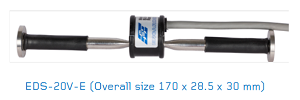

模型EDS-20V-E嵌入式应变仪
模型EDS-20V-E振动线应变仪测量在地下腔，隧道，建筑物，混凝土和砌体坝等中的应变。IDS-20V-E嵌入式应变计类似于弧形或混凝土中的嵌入式除了用不锈钢法兰取代安装块之外，应变仪。
EDS-20V-AW和EDS-20V-E的应变计规格
| 范围 | 3000μ应变 |
| 灵敏度 | 1μ应变 |
| 主动量长度 | 150毫米 |
| 有效规系数 | 大约4.051 x10-3μs应变/ hz-square |
| 热敏电阻 | YSI 44005或等效物（25°C 3000欧姆） |
| 温度限制 | -20到80°C |
| 电缆 | 4芯屏蔽1米长; |
| 尺寸l x b x h（mm） 模型EDS-20V-AW 模型EDS-20V-E |
尺寸:174 x 28.5 x 30 170 x 28.5 x 30 |

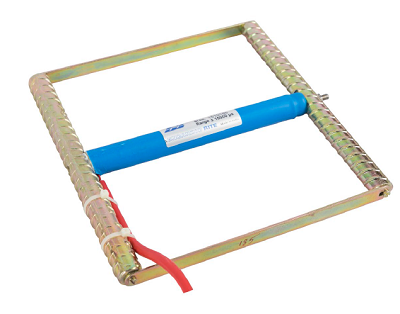

模型EDS-30V短路应变计
与像Encardio-Rite模型EDS-20V-E的其他传统的混凝土嵌入式应变仪相比，EDS-30V具有更大的应变测量范围。它特别有用于喷射克雷特应用，其中新施加的喷射丝网有时可以开发多于3000多ayx坦克世界个微陶器单元的压缩菌株，其超出了其他传统应变仪的测量范围。
传感器具有不锈钢结构，适用于各种类型的敌对环境条件。

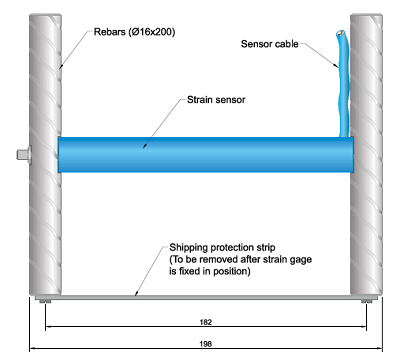

模型EDS-30V短路应变计施工
EDS-30V喷射区应变计可以被认为是在不锈钢壳体中的微型高分辨率振动线位移传感器。它使用非常薄的铝管在其测量范围的中间进行预张紧，使得它可以测量高达30,000微牵引单元的拉伸和压缩菌株。
两条短长度的钢筋是固定的，彼此平行，在应变计的每个端部处于吸尘器中抓握。钢筋之间的距离是应变仪的仪表长度。铝管覆盖着聚烯烃套筒，以将其与周围混凝土脱钩，使得测量的应变是在两个长度钢筋之间的混凝土中的平均菌株。
传感器容纳永磁体和拔线圈组件。当由传感器采集时，线以其固定频率振动，其与导线中的张力成比例。任何应变的变化，直接影响导线中的张力，导致其振动频率相应的变化。
该应变与频率的平方成比例。该传感器还包括用于测量喷射池温度的热敏电阻。测量温度使校正因子的应用能够以获得更准确的结果。
一个高分辨率振动线指示器，如对抗模型EDI-51V(版本5及以上)，需要实现高分辨率的EDS-30V应变仪。此外，EDI-51V指示器还提供微应变单元的直接读数。每个EDS-30V应变仪提供单独的应变因子，以获得更好的精度。EDI-51V也直接显示热敏电阻读数在°C。
应变仪规格 - 型号EDS-30V
| 类型 | 振动线 |
| 测量范围 | ±15000微应变 |
| 总长度 | 标称200毫米 |
| 有效的量身长 | 166毫米 |
| 线圈电阻 | 典型的160欧姆@ 25°C |
| 工作温度范围 | -20到80°C |
| 热敏电阻 | 3 K欧姆@ 25°C; |
| 保护类 | IP 68. |
这一切都是关于由Encardio-Rite处理的应变仪表的不同模型。如果您有任何疑问或建议，请随时放弃以下评论。
