垂直的地置倾斜度计系统设计用于监测土壤，斜坡，土方制品，结构等横向运动。对准仪表式倾斜度计系统设计有一系列原位传感器，位于倾斜度计4内凹槽套管。为了使用传感器进行监控，在固定联轴器的帮助下，一组四个带槽接入管彼此连接。这使得更容易安装在钻孔中或嵌入地球/堆石或将其固定到结构的垂直面上。
根据移动的预期方向放置一组凹槽，并且如果这是未知的，则在N-S方向上。在倾斜度计壳体内部，有一系列传感器放置在连续阵列中以跨越移动区域。这些传感器在连续的段中成功地拾取了倾斜测量，从而准确地监测倾斜度计壳体的变化。
每个就地传感器配备有枢转的弹簧轮，其设计成在倾斜仪壳体的凹槽内完美地配合。间隔管的长度用于估计每个传感器之间的距离;监控倾斜的每个段的长度。
间隔管长度（mm）=仪表长度（mm） - 381毫米
间隔管的外径= 19毫米
当地面存在任何运动时，它反映在倾斜度计壳体的位移中。这进一步导致了就地传感器的倾斜的变化。倾斜的变化反映在传感器输出的变化中，与倾斜成比例。
传感器连接到数据采集系统，用于实时监控横向运动。保持壳体的一端固定，可以通过从连续传感器结束输出来实现接入管的完整轮廓。可以通过比较管的许多轮廓来确定不同深度的水平位移。
现在我们知道传感器的工作，让我们走到垂直倾斜度计组件。

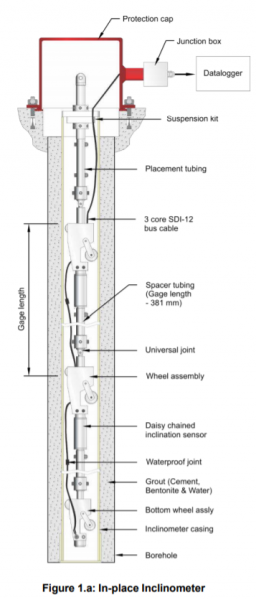

就地倾斜度计传感器组件
传感器的数量由用户限定的钻孔和量宽的深度决定。
基于测量长度来确定间隔管长度。
借助于第一就地传感器从钻孔的尖端放置的深度来确定放置管长度。
笔记：在下文中，SDI-12接口与传感器一起使用。您可以在Encardio-Rite找到水平和垂直传感器。
|还阅读：倾斜仪：类型，它是如何工作的，并且用途|
垂直的倾斜计 - 安装前准备
土木工程
第一步是根据可以在此处找到的用户手册安装套管。
第二步骤是以这样的方式制造混凝土平台，使得倾斜度计壳体的口在混凝土平台顶部下方约25mm。此外，顶部壳体的空腔的内径应为约150mm。
完成后，将保护盖放在混凝土平台上，并使用提供的HILTI HLC-M10X80紧固件来标记位置。现在取下盖子，并在标记位置安装四个安装紧固件，将用于安装保护盖的安装。
预安装检查
在从安装过程开始之前，有许多需要携带的预售检查。
安装垂直就地倾斜度计时的第一件事之一是检查传感器的电缆/连接器的任何损坏或破坏。
每个Encardio-Rite.传感器标有序列号，并附上两个电缆。检查一切都到位。
注意：请记住，在分析数据时，底部轮组件被视为参考点。
为了正确地降低传感器，标记传感器，用最下面的传感器被编号为传感器1.您可以另外为每个传感器分配ID或数字，以确保没有传感器具有相同的识别。
来自顶部传感器的电缆的一端连接在钻孔顶部的接线盒中，而另一端是从下传感器的电缆连接器连接。
安装准备中的下一步是找到传感器的A +侧或顶轮，并确保它们都朝向运动方向。
注意：最后一点是非常重要的，因为轮子错误的方向可以导致错误解释的输出数据，这可能具有严重后果。
预组装
底部装配：

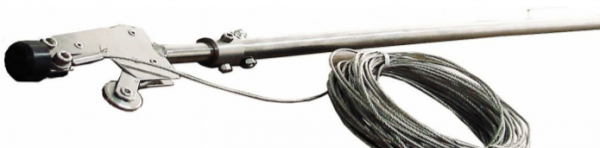

带有仪器的钢丝绳组件设计有两个环。较小的环连接到底轮组件的下端。然后将线圈的另一端固定在钻孔顶部的任何结构上，以防止整个组件在安装/移除期间撞击。

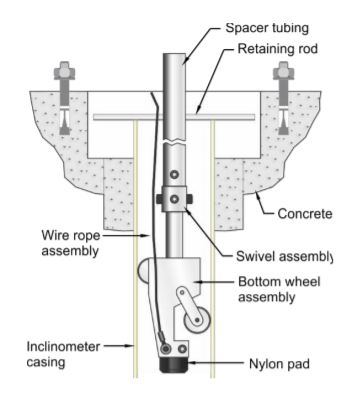

下一步骤是将间隔管的下端组装到底轮组件，如图所示。

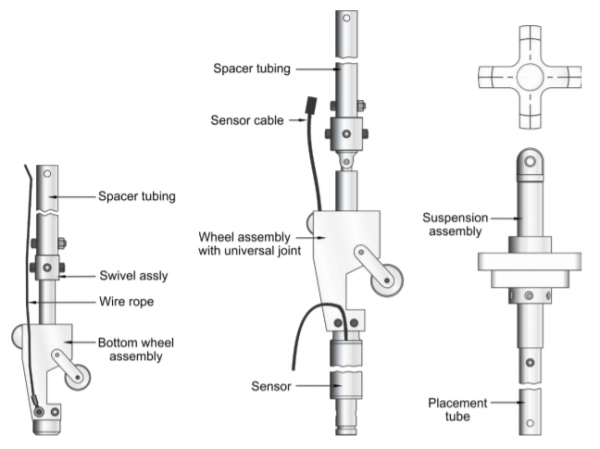

传感器组件：
如图所示，将最底部传感器连接到轮组件。
将间隔管固定到轮组件的另一端。
除了最顶层之外，与所有传感器相同。
连接的间隔管连接在图片中。
顶部装配/悬架支架：
将车轮组件固定到最顶部的传感器。
车轮组件的另一端用放置管固定。
到放置管的自由端，连接悬挂试剂盒。
笔记：除了用于将IPI传感器固定到量油管之外，所需的紧固件在组件上供应。它们分开包装。
|还阅读：数字倾斜度计系统：简介和它如何运作|
垂直放置倾斜度计安装程序
根据其安装顺序在一条线中坐在一条线上。
将底部组件放入倾斜度计壳体中，确保安全钢丝绳保持足够保持以不会意外地将组装滑到壳体中。
注意：壳体槽中的轮子应以顶/固定轮向预期的移动方向指向。
在孔中进入位于间隔管的顶端的孔中，然后在保持杆的帮助下将组件放在壳体的顶部。

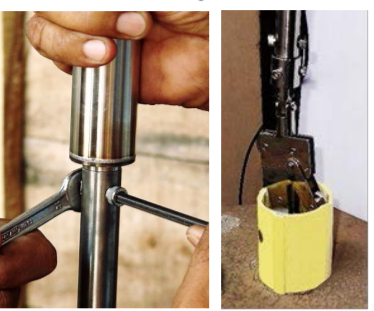

将最底部或第一传感器组件连接到最下面的间隔管。使用电缆扎带，将传感器的信号电缆牢固地将钢丝绳连接到间隔管。
下一步涉及拆下固定杆，将组件降低到钻孔中，并将下一个传感器组件固定到最下面的传感器的间隔管。
使用双手将下传感器的连接器固定到它旁边的接头，然后将固定杆注入下一个间隔管的孔中。
笔记：固定连接器时要小心。
需要对所有传感器重复上述步骤。确保您正在处理车轮的方向，直到顶部组件的悬架套件成功地搁置在倾角仪壳体的口中。
笔记：
确保您正在使用挡土杆，同时在每个间隔管中降低组件，因为它有助于防止任何意外落入钻孔。
按照从底部到顶部的传感器的顺序，注意到传感器的序列号/地址。
额外注意确保在紧固件的紧固过程中没有安装的传感器，因为它可以导致车轮损坏，然后将它们从倾斜计壳体的凹槽中推出。
这将我们带到了垂直倾斜度计上的文章的末尾。希望这有用。如果您有任何疑问或问题，请随时发表评论。
