振动导线引伸计安装程序

Encardio-rite振丝钻孔引伸仪用于测量岩体中一个钻孔或多个钻孔随时间发生的位移。

我们将在本文中查看振动导线引伸计的安装程序。

它由一个或多个锚和一个参考板组成。锚或锚设置在同个钻孔中，或在与第一个钻孔相邻的不同钻孔中。伸长计有助于精确测量不同锚与参考板之间的距离，从而监测随着时间的推移它们的相对位移。

安装所需的工具和配件

下列工具和附件是振动线引伸计安装过程中必需的:

• • 烙铁25w

• • Rosin 63/37焊点

• • 螺纹密封胶(乐泰577或同等产品)

• • 电缆密封剂

• • 丙酮(商业)

• • 扳手6、8、10、18、24、30、38

• • 3.4.8螺丝刀(刀尖尺寸6 x 0.8和3 x 0.5 mm)

• • 十字螺丝刀(头径2mm)

• • 150毫米锯片的钢锯

• • 电缆剪

• • 剥线器

• • 绝缘钳165mm

• • 150毫米扁锉

• • 牙刷

• • 钢丝刷

• • 清洁布(无毛)

• • 大提琴胶带/绝缘胶带

• • 深度千分尺100毫米范围

• • 数字指示器型号ediv - 54v

• 数字万用表

振动导线引伸计安装程序

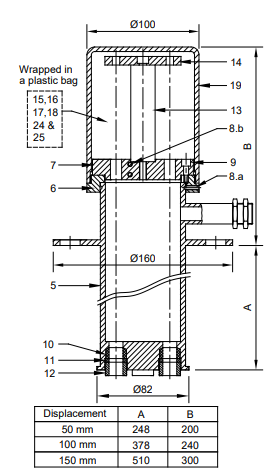

1. 1. 1.参考上图，取下盖板(19)，取出塑料袋，塑料袋中有必要数量的参考按钮(15)、连接板(16)、传感器紧固螺母(17)、锁紧螺母(18)、M6 × 100圆头螺钉(24)和锁紧螺母(25)。

1. 1. 2.用4mm内六角钥匙和标记为1、2、3的空心螺栓从法兰壳体(5)上拆下导板(7)。将箱体放置在干净的地面上，确保与钻孔距离不小于1m。另外两个空心螺栓从标有V和G的孔中稍微松开。

1. 3.振动导线引伸计安装程序的下一步是切割灌浆和通气管(12毫米外径x 10毫米内径以线圈形式提供)到所需的长度。在大多数情况下，注浆管的下端放置在比锚杆更高的水平上，这是最接近井壁的。确保浆液覆盖最接近井眼口或距离井眼面1米左右的锚，以最接近者为准。当您确定灌浆管的长度时，请记住，大约1.5米是它需要在参考板的外面，因为它可以很容易地连接到灌浆泵。同样，排气管应在参考板外伸出约0.3 m。

   就像我们对灌浆盖所做的一样，排气管的下端应该始终高于灌浆管的下端。当最后一个锚插入井眼时，确保灌浆管的最低端用扎带绑在连杆上。

笔记：当向上安装到水平倾斜的钻孔时，确保注浆管比最深锚杆规定的深度长2m，并粘在锚杆远端100 mm左右。为防止摆动松动，用PVC胶带将灌浆管每隔2m粘贴到连杆组件的塑料管上。

注意:在一个向上向水平倾斜的钻孔中，确保通气管比最深的锚的规定深度长1.5米，并粘在锚远端100毫米以上。类似于我们上面讨论的，每隔2m用PVC胶带将排气管粘到连杆组件的尼龙管上。排气管的上端应高于最深的锚。

警告:安装上向水平倾斜的钻孔时，应注意确保通风管粘在最深锚杆后方约100mm处，不要脱落。这是非常必要的灌浆填补到末端最长的锚。

4. 4. 采取灌浆管通过中空的两孔(12)G底部法兰住房和相应的洞导流板(7)和参考板(14),照顾,当法兰适配器(6)房屋组装,灌浆管大约是1.5米外的参考板。同样，通过法兰壳底部标记V的两个空心孔引导排气管，确保当法兰壳装配到适配器(6)时，排气管在参考板(14)外0.3 m左右。

4. 4. 使用18mm大小的扳手紧固相应的空心螺栓(12)，它可以安全地固定尼龙浆液和空气事件管，但不会太紧以致于挤压它们。
      小心：向上到水平倾斜的钻孔，特别小心地将空心螺栓（12）拧紧，因为在灌浆过程中填充物可以通过进入参考头组件泄漏到参考头组件中。

4. 4. 下一步是振动导线引伸计的安装程序，涉及更换法兰外壳上标记为1、2和3的孔中的空心螺栓(12)，用手松地拧紧它们。

4. 4. 将最长的玻璃纤维组件(2)的连接器的公端拧入可灌浆锚(1)上。在固定过程中，尼龙管也会紧紧地抓住可灌浆锚。为了便于组装，你可能需要一点润滑脂。

4. 下一步是在钻孔中可灌浆锚最深的地方，直到近端玻璃纤维棒的1.5m在钻孔表面外。装饰尼龙套管，以便母连接器和玻璃纤维棒暴露在距离连接器端约100毫米处。

警告:玻璃纤维棒以线圈形式提供，使用电缆扎带。在处理它时要非常小心，因为它可以展开和快速恢复。

9. 9. 通过法兰壳(5)底部标有“1”的孔的空心螺栓(12)和导板(7)上相应的孔引导玻璃纤维杆的端部，其端部突出距导板(7)面约80mm。在这个过程中，玻璃纤维棒必须弯曲。拧紧空心螺栓连接杆，使其不会滑入钻孔。

9. 对第二最深的锚重复上述振动线引伸计安装步骤的2个步骤，并引导连杆端通过法兰外壳(5)底部标有“2”的孔。对靠近的锚遵循相同的步骤。

笔记：当安装引伸计时，总是先组装和安装最深的锚。这是一种很好的做法，可以避免日后在确定锚点时出现混淆。法兰壳体顶部孔按顺时针方向标记，分别标有1、2、3、G，中间标有V。

笔记：在屋顶侧壁上安装引伸计时，通常需要使用一个扩展装置。在这种情况下，建议将连杆端部尽量靠近参考板(14)。

同样，在钻孔垂直向下沉降的情况下，宜将连杆端尽量靠近导向板(7)。在其他情况下，可能需要将连杆端放在中间，这样既可以监测压缩也可以监测拉伸。

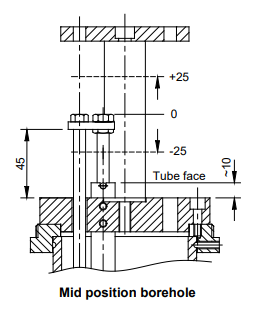

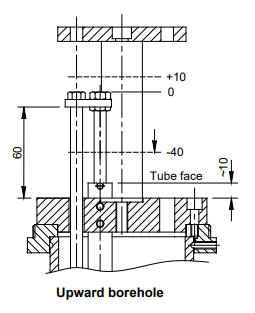

换句话说，如果预期只有压缩，则通过延伸轴约10mm来设置传感器的零读数。如果您只期望扩展，请通过延伸轴设置零读取传感器，比传感器范围小约10毫米。如果需要，您还将传感器设置为中位置，但确保从最终设置传感器。为此目的提供了一组100毫米长的奶酪头螺钉（24）和锁紧螺母（25）。

11. 如下图所示构造圆头螺钉(24)和锁紧螺母(25)。轻轻松开与孔' 1 '、' 2 '和' 3 '有关的空心螺栓(12)。将连杆末端调整到所需位置，并拧紧锁紧螺母(24)。

笔记：如果EDI-54V显示负位移读数，则将结构移离孔面，反之亦然。

12. 12. 用内六角螺钉(9)将导向板(7)重新组装到适配器(6)上，注意标有“1”、“2”、“3”、“G”和“V”的孔对准参考板(14)、导向板(7)和法兰外壳(5)。

12. 使用18mm大小的扳手紧固尼龙管的空心螺栓，但不能挤压或限制尼龙管内母端接头的自由运动。

笔记：当处理向上的水平倾斜钻孔时，请注意紧固空心螺栓(12)，因为灌浆过程中可能会渗漏到参考头部组件。

笔记：你必须采取额外的预防措施，以确保引伸计组件不会意外掉入井中。建议将安全绳系在锚上以适当地固定它。

14. 14. 振动线引伸计安装程序的下一步是将抹布或黄麻布条浸泡在快凝水泥水混合物中，并将其包裹在法兰壳体(5)外，以建立大约5毫米厚的层。用来回的螺丝运动密封壳体和钻孔之间的环形空间，将壳体抬起并插入到钻孔中。

14. 14. 将可膨胀的锚栓(21)固定在之前钻孔的孔中，用提供的M16螺母和垫圈绑定法兰外壳。允许法兰外壳在钻孔中放置一段时间。

14. 14. 振动线引伸计安装步骤的下一步是将灌浆管固定在灌浆机上并泵入，直到灌浆腔填满并从排气管中溢出。您应该特别注意，确保从排气管流出的浆液不会进入法兰外壳，并破坏安装程序。

14. 将清水从灌浆管泵入，直至清水从排气管流出。这样做是为了保持灌浆管的清洁，以便以后补注灌浆。让浆液静置一段时间。

笔记：水泥水比例取决于现场情况。一定要和工程师一起检查灌浆的情况。一般公认的和成功的硬岩石成分是50公斤水泥和30公斤水

笔记：确保浆液覆盖在最靠近井口或距井口1米左右的锚杆上，以较短的距离为准。你可以通过插入3毫米的电线进入钻孔通过通气管来确认这一点。

警告:采取预防措施，以确保浆液不溢出到法兰外壳，因为它可能会进入保护尼龙管和堵塞设置棒。

18. 在振丝引伸仪安装过程中，确保所有锚栓牢固、灌浆完毕，待灌浆结束后，再将灌浆泵入系统。这可能是较重的浆液沉降在底部，使锚靠近孔的面附近的水，而不是浆液。为了确保不出现这种情况，再次泵入浆液，使顶部的水通过排气管泵出，并由浆液替换。

警告:为了得到正确的位移读数，重要的是要确保所有锚都正确灌浆。
笔记：对于非常深的孔，可能需要分段灌浆。建议现场注浆工程师采纳此建议。如果这是必要的，购买钻孔引伸仪与一个额外的连接杆孔和使用这个孔额外的灌浆管。

笔记：当使用封隔器锚时，不需要完全灌浆。为了更好地控制，使用手灌浆。记住，当您必须充分饱和封隔器土工布时，您应该首先泵水。当压力达到400 ~ 500kpa时，停止泵送浆液，等待压力消散。一旦几分钟过去了，再次泵，直到你感到明显的压力。推荐的浆液混合物是1份水泥和1份水的重量。金和胶带灌浆管保持压力，并断开泵。完成上述步骤后，请彻底清洗泵。

19. 19. 下一步在振动导线引伸计的安装程序涉及到移除许多零件。拆卸螺钉(24)、防松螺母(25)、参考板(14)和垫片。为了去除灌浆和通气管，你需要做一个切口。一旦取出，用手锉把圆形的浆液和通气管边缘锉出来。在清洗参考磁头组件时，请确保您做了详细的方式。用垫片将基准板重新组装到导向板上。

19. 19. 从适配器(6)上拆卸导板总成。

19. 19. 请记住，电缆必须最终连接到接线盒，将第一传感器嵌入法兰壳体中。使用Grub螺钉，将传感器固定到导板，保证管面10mm位于引导板的面外侧。

19. 19. 用基准按钮(15)、连接板(16)、传感器紧固螺母(17)和防松螺母(18)将传感器轴拉到连杆端。

19. 将传感器固定在各自的连杆上，记住引伸计“1”的位置。

警告:确保永远不要旋转位移传感器的轴相对于外部的身体，因为它可以永久损坏传感器。安装仪器时，应小心地仅轴向拉动或推动轴。在位移传感器的端部设有销，该销平躺在传感器本体的凹槽中。在装配操作和拧紧过程中，确保销钉固定在槽内，这样就不会对其轴施加任何力，也不会有任何旋转运动。

警告:您可能需要更换安装传感器时使用的螺纹。确保你不使用螺纹密封胶，因为它可能很难在以后移除它们。

24. 24. 使用Encardio-rite读出单元，测量传感器的位移。这一阶段的阅读应该围绕着最初的阅读进行。要精确设置读数，用格螺丝(8)将各自的传感器脱落，将传感器重新定位在导板上，再拧紧格螺丝。

24. 24. 在型号EDI-54V中设置读数为零，以设置传感器的位置。随后的读数将确定锚之间的相对位移。

24. 24. 用微米记下初始读数。在进行初始读数时，请确保也记录日期、时间和温度。

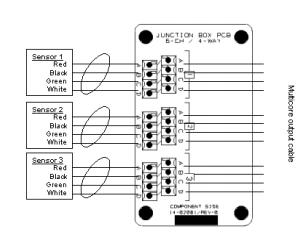

24. 24. 将接头(22)连接到法兰外壳的插座上，并将接线盒组件(23)连接到从传感器到接线盒的电缆上。

24. 24. 连接引线到接线盒内各自的连接器引脚。

24. 24. 更换盖板（19）上导板（7）。

这就把我们带到了振动导线引伸计安装程序的终点。希望这对你有所帮助。如果你有任何问题或疑问，请在下面评论。
