Encardio-Rite钻孔振动线伸线仪是一款专门设计的仪器，可帮助土木工程师和地质学家测量岩体和邻近土壤的变形。加上锚螺栓称重传感器和磁带扩展仪，它制造了一个基本的岩土工具，用于研究和监测基础，斜坡和堤坝以及研究地下腔，隧道和矿山周围的岩石的行为。
振动导线引伸计-应用ayx坦克世界
-
- 预测矿山、地下洞室或隧道在开挖过程中顶、墙的特性。
-
- 在潜在的顶板或壁坍塌发生之前预测其发生，因为在此之前，岩层会出现可测量的凹陷，而随着坍塌条件的接近，这种移动通常会以越来越快的速度发生。
-
- 伸长仪用于估计和监测由于地下腔的挖掘而发生的斜坡和基础的运动，或者由于基础上的混凝土，堆石，砌体或地球坝等重型结构的构造而发生的。
- 适用于玻璃纤维或不锈钢AISI-410连杆向上或向下倾斜的孔。
Encardio-rite型号EDS-70V
-
- 三个伸长型仪可以安装在76毫米的钻孔中。钻孔口的直径增加到90毫米（300mm的500mm位移传感器的深度，或者为100mm位移传感器的430mm深度）。
- 在102mm的钻孔中安装最多六个突出器。钻孔口的直径增加到125毫米（300 mm的500mm位移传感器，430毫米深度为100 mm位移传感器）。
钻孔振动线引伸计是用来测量岩体中一个钻孔或几个钻孔所发生的位移与时间的关系。它配有一个或多个锚和一块参考板。
锚或锚通常放置在相同的钻孔中，或者在将它们放置在不同的钻孔的情况下与第一钻孔相邻钻孔。
钻孔引伸计帮助测量不同锚点之间相对于参考平面的距离，从而帮助及时监测它们彼此之间的相对位移。
一般认为稳定地基中锚固最深，锚固间距的任何变化都可解释为顶板下沉、侧壁或边坡移动、地基沉降等。
Encardio-riteEDS-70V振动线引线仪可以安装在钻孔中，并且在振动线位移传感器的帮助下监测位移。
在很容易进入钻孔口的地方，机械位移测量是经济和可靠的，位移读数是由千分尺的深度测量仪从参考板测量在连杆近端参考按钮的深度。
EDS-70V型钻孔振动线引伸计由四个主要组件组成:
-
- 参考磁头组件
-
- 振动线位移传感器
-
- 连杆组件(玻璃纤维或不锈钢AISI 410)
- 锚(加强杆或封隔器)

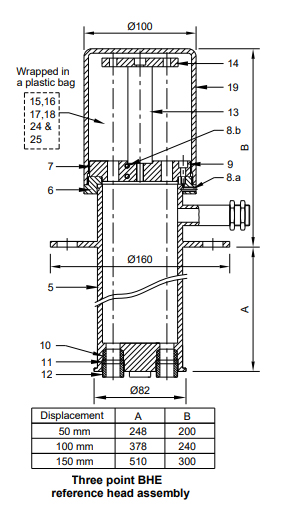

参考磁头组件

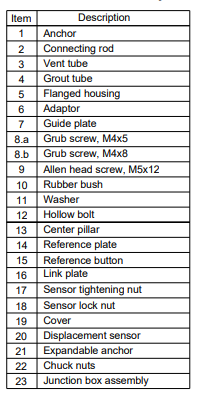

参考磁头组件由上面的图像中列出的项目列表组成。
传感器是单独提供的，可以很容易地安装在现场与连杆末端的参考头组件内。
参考头总成设计为法兰外壳，有一个适配器固定在一端，借助M4 x 5 grub螺钉(8a)。
引导板附接到M5 x 12艾伦头螺钉（9）。
在三点钻孔振动线引伸仪（BHE）的情况下，借助于四个不锈钢间隔物（13），参考平台固定到导板。另一方面，在六点BHE的情况下，它通过中心柱（13）固定。
导板孔和参考板孔分别从编号“1”起顺时针方向标记。同样，导向板和参考板上对应的孔标记着“G”和“V”，用于灌浆管和通气管。
可拆卸盖板串联到导板。如果您需要少于3/6点，则在标准橡胶插头，钢垫圈和空心螺栓的帮助下插入其他点。
振动线位移传感器
eds - 70 v模型振动线伸长计使用Contardio-Rite模型EDE-VXX线性位移传感器将机械位移传递到远程观察室。
它包括具有50或100mm的行程的振动线传感器。M6 x 12的凸形螺纹存在于传感器的可伸缩轴上，连接杆可以通过连杆系统附接到该臂。
传感器采用一根长度为1m的4mm四芯电缆，芯线为红、黑、绿、白。红色和黑色铁芯用于频率信号，而绿色和白色通过热敏电阻监测温度。
连杆组件
玻璃纤维连杆组件
玻璃纤维连接杆组件(2)包括一个特定长度的玻璃纤维杆内保护一个外部连续尼龙管。
玻璃纤维连接杆组件连接了两个端部。具有阳螺纹的连接器配合到锚点中，而具有母线的连接器的另一端连接到参考按钮。借助于传感器拧紧螺母（17）和传感器锁紧螺母（18），通过连接板（16）和传感器锁紧螺母（18），通过将连杆板（16）传递到位移传感器（20）的位移。
部件15,16,17和18在塑料袋中填充在参考头组件内。
尼龙管的一端牢固地固定在一个锚上，以避免任何泄漏。尼龙的另一端借助橡胶衬套(10)、垫圈(11)和空心螺栓(12)在参考头组件中牢固密封。
密封件在向上至关重要到水平倾斜的孔，因为它可以在灌浆期间防止任何灌浆泄漏到参考头组件中。尼龙管的覆盖物使玻璃纤维杆和参考按钮即使在钻孔灌浆后也可以自由移动。
不锈钢AISI 410连杆组件
不锈钢棒可在1米，2米和3米的标准长度上均可，在一端的M6×12mm凸形螺纹，另一端的M6 x 15 mm阴线。
它们在现场组合在一起，以从钻孔口处的精确深度定位锚。螺纹与螺纹密封胶Loctite 577或等同物的帮助紧密绑定在一起。
例如，若某锚距口深度为14米，则使用4根3米长的连杆和一根2米长的连杆。同样，当锚距口深度为25米时，使用8根长度为3m的连杆和1根长度为1m的连杆。
在组装好的连杆的近端，总是有一个标准的14厘米的垫片，一端是外螺纹，另一端是外螺纹。参考按钮附在空间的母端。
传感器紧固螺母(17)和传感器锁紧螺母(18)通过连接板(16)将连杆端位移转移到位移传感器(20)。
部件15,16,17和18在塑料袋中填充在参考头组件内。连杆最遥远的凸形螺纹适合锚。
PVC管14mm OD×10mm ID在3米长的长度中，用于在组装时封闭连杆。
这些管的一端被锻作，使雄性扩充剂允许连续的PVC管的雄性和母末端使用与之间的任何PVC连接化合物方便地连接。完成过程后，通过拉动并用PVC胶带包裹联合，以避免任何泄漏。
即使在钻孔灌浆后，外部PVC管道也允许自由运动连接杆和参考按钮。远离钻孔口最远的PVC管紧固到锚固件以避免任何灌浆泄漏。加入连续连杆和PVC管道，这3米长的PVC管道距离普通末端50毫米。
PVC管的近端借助橡胶衬套(10)、垫圈(11)和空心螺栓(12)在法兰壳体(5)内紧密密封。确保切割PVC管的方式，其面延伸约20毫米超过橡胶套(20)。
密封件在向上至关重要到水平倾斜的孔，因为它可以在灌浆期间防止任何灌浆泄漏到参考头组件中。
锚
Encardio-rite处理以下类型的锚:

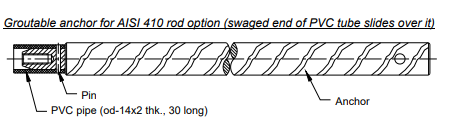

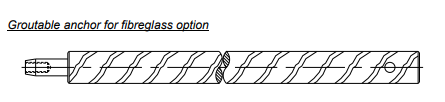

- Encardio-rite可灌浆锚20毫米x 500毫米长，通常用于坚硬的岩石。用合适长度的连杆将它们插入钻孔，然后用水泥灌浆固定位置。连杆被塑料管覆盖，可以自由移动。
可污垢锚固件安装在向上倾斜的垂直钻孔或孔中。在向上安装孔的孔中时，必须采取特殊的预防措施来保留灌浆并防止其流出钻孔。

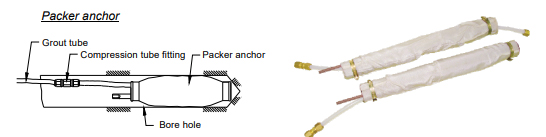

其他类型的锚包填料用于软岩和土壤。这些降低或在钻孔中推动，以及通过将水泥灌浆泵入封隔器的封隔器中的连接杆以及固定位置，以便与周围环境施加牢固地抓住。
这将我们带到了振动线引导仪的结束。如果您有任何疑问，请在下面的评论部分中删除它。
