压力计或孔隙压力表是广泛使用的岩土工具之一。它们主要用于测量混凝土结构，钻孔，岩石填充，土等孔隙压力，但是，不同类型的压电仪在与大型建筑物，水坝等大型土木工程建筑相关的岩土或地质结构研究中，发现它们的应用underground tunnels etc.We will be discussing the installation procedure of Piezometers in earth/rockfill dam and concrete dams.Let’s get started.
压力计安装程序在地球/堆石坝使用模型EPP-30V
推荐的压力表，用于这种安装的推荐压力计是ENCARDIO-RITE MODEL EPP-30V电子束焊接重型压电计。在地球和堆石坝中，多个压阻计和传感器安装在标记的高度和不同的横截面上，如图所示图下图。
这里，例如，九个压力计和三个土压力表安装在438米的升高。
安装一组压电计的原因是读数的监测有助于发现潜水线，并展示它如何随着时间的推移，直到达到稳态条件。SO阅读：振动电线压力计 - 类型和操作原理在任何横截面处，允许坝填充到从压力计嵌入的地方约0.5-1米的升高。
压力计安装的确切位置是谨慎标记的。为了达到正确的所需升高，在这些位置挖出约1m×1m的偏移沟槽。使用手动铲，传感器周围的材料放置并使用轻型气动或汽油回填篡改放置并压下。
在传感器上发射的第一层材料的高度应为约250mm，用精度压实。使用相同的方法，应覆盖传感器，直至放置500mm。

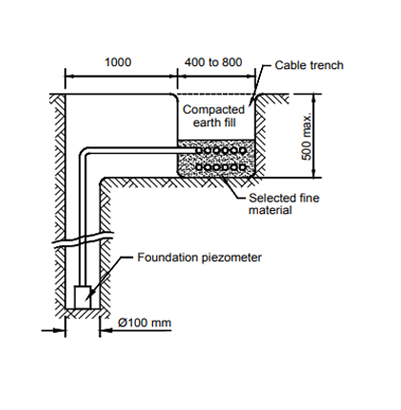

500 mm高度允许橡胶轮胎设备过度。但是，如果需要允许振动辊的位置，应将材料厚度增加到1米以避免任何差异。在压力表安装的情况下，对压力计的所需深度进行了必要的镗孔，完成了压力表以下一些列出的步骤在[在钻孔中的压电计安装中进行了讨论的步骤]在安装基础压力计的地球/堆石或混凝土坝时，建议不要有接线盒，并将一个连续电缆从传感器路由到观察室。在这种情况下，在电缆沟槽中完成布线。

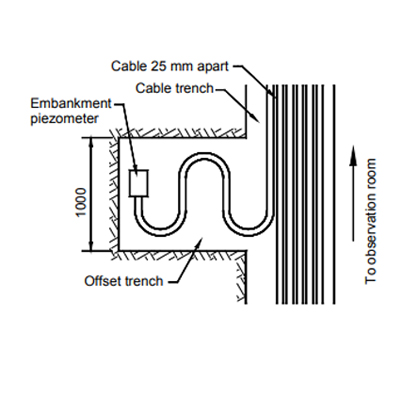

400-800mm宽和最多500毫米深的电缆沟槽应在左侧挖出从沟槽端面朝向传感器的左侧挖出。它是从沿偏移沟槽的那个升降处的所有传感器的电缆接通，如下面的图像所示。
确保将地面清除任何可能意外损坏电缆的锋利的岩石或物体。确保沿着路径沿着沟槽底部的50毫米井分级砂的沟槽清洁和水平。根据沟槽必须携带的电缆数量，请达到深度和宽度。
根据电缆布局设计，沟槽沿着邻接，然后沿着向下游侧或直接朝向观察室的下游侧面抵靠。这些电缆沟槽的工作是将各个电缆从电压力计携带到观察室。
确保保持任何尖锐物体的地面。沟槽还应该彻底清洁并沿着路径沿着沟槽底部的30mm细砂水平。
连续电缆应保持25-40毫米，必须从沟槽的侧面留下100毫米的距离。为了反击由于沉降而导致的长度的任何增加，电缆应放在Zig = ZAG中方式在每根电缆的15米长的15米长的均匀分布的松弛提供约0.5米。笔记：在安装过程中，传感器和电缆嵌入砂或选定的细堤材料的保护覆盖物中。一些安装可能涉及一系列传感器和电缆的定位在填充不小于100mm的压实的准备好层上细物质。
制备的压实材料层可以放置在沟槽中或暴露在暴露的斜坡上。这样做是为了确定可接受的等级，无需过度干扰施工操作。例如，使用堆石坝和地球填充核心，它可以在核心和细过滤区的沟槽中安装传感器和电缆，以及粗糙的斜坡过滤器和压实的堆石壳区域。
例如，在具有地球填充核心的堆石坝中，经常方便安装在芯和细过滤区的沟槽中的传感器和电缆，并在粗滤器和压实的堆石壳区域中斜坡。然而，在地球路堤中，方便在沟槽中安装。
这允许容易地获得充分压实回填，而不会损坏传感器或电缆沟槽。随着传感器和电缆被覆盖和压实，应采取重复读数，以确保它们继续正常运行。
笔记：在给定阵列中安装了多于一层电缆，应保持在不小于100mm的手压缩砂或选择的细堤材料的间隔中彼此分开。
笔记：虽然在地球大坝中的安装过程中，堵塞大约100毫米厚，由5:95膨润土和回填的混合物制成，表现出约600％的游离膨胀因子，应以约10的间隔放置在沟槽中。M，在用回填密封沟槽之前。
笔记：在堤防水坝工作时，应避免传感器信号电缆的垂直路由。如果无法发生电缆的垂直运行，则应仅通过滤波器垂直路由。
上面的图像显示了通过滤波器垂直布线的优选方法。
压力计安装程序在混凝土坝中
Encardio-Model EPP-30V压电计建议安装在混凝土坝中。在混凝土水坝中有可用的通道画廊，传感器的电缆首先被路由到画廊。这些电缆可以在库内的接线盒中终止。使用读出单元或数据记录器，然后可以从各种传感器中获取来自各种传感器的数据。
如果需要，来自接线盒的信号可以通过多芯电缆转移到大坝结构外的任何观察室。混凝土坝中的安装，用几个压力计安装在不同的横截面上的选择高度，与其他传感器一起。如下图所示，有三个压力计，五个菌株玫瑰花圈，五个没有应力 - 应变容器，五个应力计和两个温度计安装在高度132米处。
来自传感器的电缆被带到接线盒，并安装在其中一个交叉画廊内。可能是画廊上方或低于安装传感器的高度。作为一般的做法，任何特定高度的传感器的所有电缆都被布线到坝上游侧的垂直轴。通过垂直轴，电缆降低或升高。
在任何横截面期间，大坝的填充时间高于比要安装传感器的位置高约25厘米，在要放置传感器的位置处留下0.5米×0.5米×25cm深沟。
在仪器必须与其他传感器一起安装的情况下，如菌株玫瑰花圈和不需要更多空间的不应应力计，留下较大的沟槽。电缆的路线应该正确标记，确保它结束垂直轴并平行于传感器线路运行。根据电缆的数量，沟槽必须传输，频道的深度和宽度决定。在升降处的所有电缆都适合一行，通道的深度可以大约10厘米。壳体电缆需要多个行，深度应增加10厘米。确保在铺设电缆之前仔细清洁和平整沟道沟槽，从尖锐的岩石或物体中释放沟槽。使用木制电缆间隔和电缆耙在连续电缆之间保持25 mm之间的距离。为了保持校验中的沉降和温度效果，电缆以曲框的方式放置，在每个电缆的15米长的15米长的均匀分布的松弛约为0.5米。一旦电缆放下，它们用混凝土覆盖为10cm的混凝土，使用一只手铲。这是为了防止对电缆的任何意外损坏所必需的.SO阅读：如何振动电线压电仪安装完成？
重要的是要确保电缆被正确地标记，从将大坝到垂直轴。也可能是即使是每一个预防措施，仍然可能发生错误。例如，由于电缆不小心切割，标签可能会丢失。Encardio-Rite遵循规则，该规则决定从垂直轴朝向传感器看，来自最远传感器的电缆总是在左侧的左侧，而偏移沟槽位于通道沟槽的右侧。在该规则之后，最接近传感器的电缆处于极端右侧。
警告：使用用不锈钢或塑料如不锈钢或塑料如不腐蚀性材料制成的标签，所有电缆应通过每5米或更近地标记它们，从而从坝体进入垂直轴的点向上准确识别。
警告：为了照顾由于温度效应，电缆应通过在每根电缆的长度长度为约0.5米的均匀分布的松弛，电缆应通过锯齿形。
建议在距离垂直轴上灌浆电缆，以保持左右对齐。Encardio-rite遵循规则，指出任何高度最远传感器的电缆应连接到接线盒中的极端左侧插座。来自传感器的后续电缆逐步朝向接线盒的右侧连接。
这一切都是关于坝体中振动电线压电计安装程序。如果您有一个查询或建议，请随时在下面的意见部分中删除它们。
