振动线测压仪用于测量土壤、土/填石基础和混凝土结构中的孔隙水压力。
孔隙水压力的测量用于检测地下水的水平和流动模式。它还用于确定地球/堆石和混凝土水坝中的水的流动模式以及土壤或岩石的承载能力。
振动钢丝压电计在土壤，混凝土质量或岩石中的正面或负面孔隙压力测量中找到其ayx坦克世界应用，该应用还包括：
- 施工控制，稳定性调查和地球坝，堤坝，基础，浅地下工程和表面挖掘的监测。
- 地基、路堤、桥台和填土中的隆起和孔隙压力梯度。
- 水文调查，地下水仰视研究和供水运算。
- 废物及环保用途ayx坦克世界
- 土壤改善和稳定性和坡度稳定性
振动线式压力表:工作原理
振丝式压力表是由有磁性、抗拉强度高、拉伸的钢丝组成。这电线的一端是锚定或连接，而另一端是固定到一个膜片，偏转在一定比例的应用压力。膜片随着压力的变化而成比例地偏转，而压力的变化反过来又会影响钢丝的张力。
因此，一旦孔隙水压力有任何变化，就反映在拉伸钢丝的拉力上。
通过线圈磁体拔除高抗拉强度线并以与线中的张力成比例的频率谐振。频率可以测量为：
f = [σg/ρ] 1/2 / 2L Hz;
σ=电线的张力
g =引力常数
ρ=电线的密度
L =导线长度。
由导线谐振的频率在线圈磁铁中产生交流电。孔隙压力的测量与频率的平方成正比，Encardio-rite模型EDI-51V读数记录器直接在工程单元中显示这一结果。
什么是振动的电线压力计？
可在特定条件下使用各种容量的压力计。各种压力计中都有热敏电阻，它可以监测温度，甚至可以对零点读数进行温度校正。(稍后讨论)
还存在存在于换能器壳体内部的三极等离子体浪涌雷子，其保护振动线采集和读取线圈从可以通过直接或间接雷击诱导的电瞬变。
Encardio Rite的振动线压电仪类型

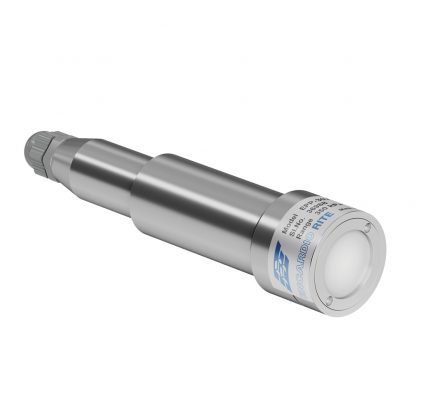

型号EPP-30V电子束焊接重型压力表
Encardio Rite的模型EPP-30V压电计有振动线和线圈磁铁，在不锈钢体中保护，又是焊接到隔膜的电子束。这在传感器内产生了1/1000托的真空，使其免受可能进入或任何其他腐蚀性材料的水的影响。不锈钢结构保护压力计免受化学腐蚀，这可能发生在压力计的任何位置。
这模型EPP-30V电子束焊接重型压力计设有低进气值陶瓷平面过滤器，其厚度为3mm，粒度为40-60微米。水通过大坝基础岩层、结构体大体积混凝土、结构体地基土、复垦土地土等内部孔隙或缝隙渗漏，通过过滤器对隔膜加压。在整个过程中，过滤器被一个锁紧螺母固定在其位置上。
锁紧螺母可以通过弯曲的鼻钳重新组装，该垫钳具有产品。通常移除锁紧螺母以填充过滤器后面的腔，用脱气水或用水饱和过滤器。
从玻璃上的线圈磁体端到整体电子束焊接到压力表不锈钢本体的金属密封件之间的导线。
线圈磁体连接到标记为红色和黑色的销，而另外两个引脚连接到热敏电阻。电缆连接由电缆接头外壳和电缆腺体保持。

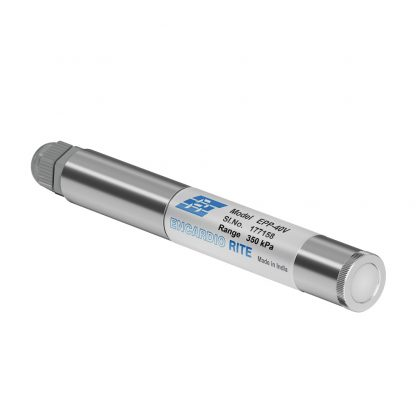

型号EPP-40V细尺寸振动线压力表
这纤薄尺寸19mmφ压力计通常用于施工过程中监测孔内孔隙压力。相似的型号EPP 30v，细长尺寸的压力表是电子束焊接与真空约1/1000托内。
该产品也有一个低空气进入值陶瓷平面过滤器，粒度为40-60微米，并有一个电缆连接玻璃到金属密封，就像以前的模型。

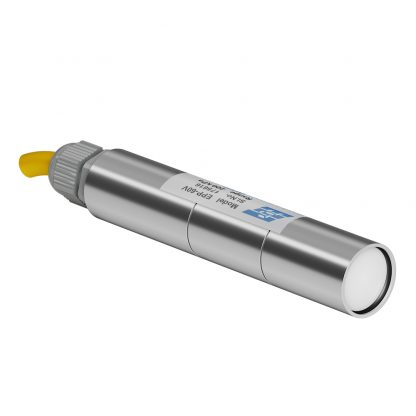

型号EPP-60V低压压力表
顾名思义，模型EPP-60V水压计是用来测量低水压的。
该模型采用30毫米直径的基本压力传感器，适用于测量钻孔中的水位和压力。
然而，压力传感器适用于最大静水压头(压力表位置以上的水位高度)小于传感器隔膜7米的地方。

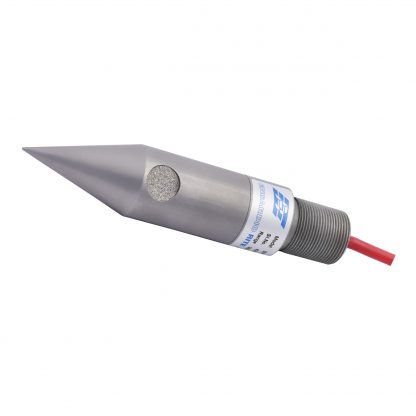

模型EPP-50V推入振动电线压力计
这推挤压力计特别用于监测软土/粘土和垃圾填埋场的孔隙水压力。压力计的一端是尖锥，另一端是钻杆螺纹，将压力计插入钻孔，螺纹插入钻杆，然后直接插入软土。
推入压阻计的电缆线通过钻杆。它配有标准的1M长聚氨酯护套电缆，可根据与套件的要求可扩展。但是，如果具体要求，压力计提供了所需的电缆长度。
|还阅读：压电仪：类型，函数和它是如何工作的？|
什么是零读数？
Encardio Rite振动电线压电计设计成使得即使在隔膜上没有压力时，导线也以初始频率振动。这意味着即使有零压力，也会有一些初始频率读数。
因此，重要的是尽可能准确地确定零读数，因为，读数将用于后续数据减少。
但是，应考虑到五项特别考虑:
- 压力计温度必须达到热平衡。温度在压阻计的主体上变化，导致读取误差。电压计需要20-25分钟才能稳定温度，只要阳光不会落在任何表面上。钻孔安装略有不同。压阻计降低到钻孔中，刚刚在水位上方停止。压力计在完成功能之前允许压力稳定。
- 确保过滤器与水完全饱和，因为由于过滤器的孔隙中的表面张力效应，读数可能受到严重影响。在0.5kg / cm2以下的压力下，问题变得更加严重
- 建议在进行任何可能涉及将压阻计升高到流体填充的钻孔中的任何初步测试的同时去除过滤器，
- 确保在取零读数时记录温度和气压。
- 当压阻计和电缆降低到钻孔中时，水柱存在显着的偏移，影响水位读数。重要的是要允许水位足够的时间稳定在立管中的监测水平。
如何用振丝指示器读数?
型号EDI-51V振动导线指示器是一种基于微处理器的读出单元，设计用于使用和测量Encardio Rite的振动导线传感器范围。
EDI-51V以适当的工程单元直接显示测量参数的时间段，频率平方或值的值。它还可以存储多达500个振动线换能器的校准系数，其允许以适当的工程单元呈现的值。
振动线指示器具有内部非易失性存储器，其可用于以任何组合的任何500个编程的换能器存储4,500读数。4,500套读数可以从任何500个传感器存储的任何换能器或9组存储。为了保持测量记录，每个读数都被印在测量的日期和时间内。
每个传感器都有单独的“测试证书”，校准系数都给出了。应变系数在测试证书中给出，安装时频率为2(数字)的零读数用于设置读出单元中的换能器系数。
对于多项式线性校正，测试证书提供频率为2的工厂零读数。
多项式线性校正采用压力公式，其计算公式如下:
p = a（r1）²+ b（r1）²+ c（mpa）在其中
P =工程单位压力
R1 =观察时的数字电流读数
A，B，C =多项式常数
多项式常数存储在模型EDI-51V存储器中，以提供工程单元中参数的线性校正数据。
模型EDI-51V振动线指示灯还显示和记录换能器的温度直接在摄取中，用于带内置可互换热敏电阻的换能器。除温度传感器外，每个ContAntio-Rite振动线传感器都有一个包含在其中的热敏电阻，用于温度测量，除非客户不需要它。
通过上传到主计算机或在配备RS-232C串行通信接口的任何文本打印机上打印出存储的读数。也可以打印所有通道的设置信息（校准系数）以进行验证。内部6 V可再充电密封的免维护电池用于为读出指示器供电。
一个单独的电池充电器提供了ediv - 51v指示灯，从230v交流市电充电内部电池。EDI- 51V指示器安装在防溅树脂模塑外壳中，带有防风雨连接器，用于连接振动线传感器和电池充电器。
这是关于压力计的一般原则和类型。如果您有一个查询或建议，请随时在下面的意见部分中删除它们。
