什么是不同类型的压力计?

压电计类型

压力计或孔隙压力表是广泛使用的岩土工具之一。该压力计主要用来测量混凝土结构,钻孔,岩石罢了,土壤等孔隙压力。然而,不同类型的压力计的找到自己在大型土木工程建设像高层建筑,水坝相关的岩土或地理结构研究中的应用,地下隧道等

cardio- rite主要研究四种不同型号的振动线压计。让我们详细讨论它们中的每一个,以及它们的特性和应用。ayx坦克世界

在进行每个模型之前,你能回答这个简单的问题吗?

学习孔隙压力需要什么?

嗯,由于以下原因,孔隙压力研究是必要的:

土壤或岩石毛孔中的水会减少其保持结构的能力。毛孔中的水含量更少将是土壤/岩石的承载能力。并且,在这些土壤上建立结构导致破坏和失败。

地下水是最基本的资源之一,压力计用于确定其水平以及流量。

地球/堆石和混凝土水坝中的水流量模式测量及其基础是为了描绘潜水线所必需的。

压力计类型

压电仪根据应用,压力计可用不同的形状和尺寸。最常见的压力计类型包括:

  1. 立管压力计
  2. 振动线压强计
  3. 气动压力计

什么是立管式压力计?

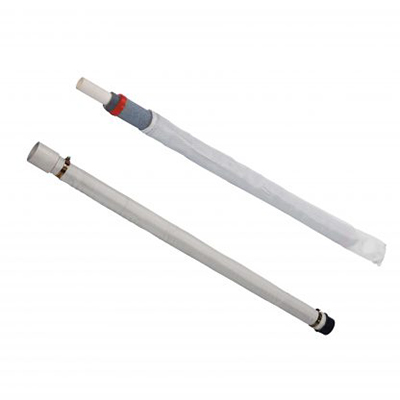

立管压力计

用于测量孔隙压力的最基本压力计是立管压力计。它由过滤器尖端和彼此附接并延伸到表面的提升管组成。从土壤或岩石中渗出的水流过滤器并直到提升管。然后通过水位指示剂测量水位读数。

立管由一系列PVC立管组成,50 mm O.D.,44.5 I.d.,以及3米长,具有内置插座,用于连接。立管的进气点包括PVC开槽管,1米长,50毫米O.D.,覆盖着土工布。开槽管的底端用合适的PVC盖堵塞。

立管压力计:工作原理

立管设置在钻孔中,钻孔钻入土壤/基础以预定深度以拦截地下水。开槽管通过插座连接到延伸到表面的相同直径塑料立管。

钻孔用豌豆砾石填充,同时用水泥膨润土插头密封顶部。地下水通过开槽端进入立管,并达到等于地下水的水平。该水平由EPP10 / 6从表面降低的电气探测设备模型确定。

具有锁定装置的板铰接盖可用于安装在立管的顶部。锁定装置具有通用钥匙和防尘帽。

立管压力计安装

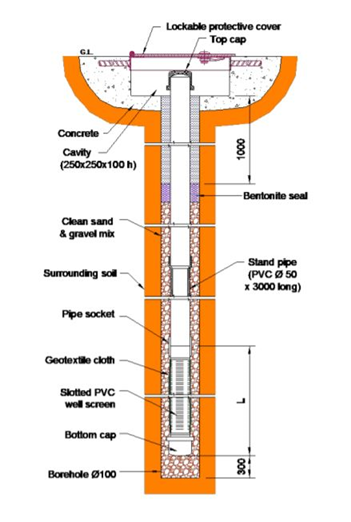

图1:EPP-10SP立管的典型装配和安装布局。

Encardio-Rite模型立管压电计规格

EPP-10.
Casagrande Tip. 40 mm O.D.,27 mm I.D.,20,40,60厘米长
立管 25 mm O.D.,每个长3米
EPP-10SP.
多孔尖端 50 mm O.D.,开槽管--1米或3米
立管 50 mm O.D.,每个长3米

振动线压强计

振动线压电仪用于测量钻孔,岩石填充物或立管中的孔隙压力。振动电线压电计的读数通过数据记录器捕获。Encardio-Rite主要涉及以下振动电线压力计的型号:

  1. 模型EPP-30V振动电线压阻计
  2. 模型EPP-40V SLIM尺寸压阻计
  3. 模型EPP-50V推式式振动电线压阻计
  4. 模型EPU-20V振动钢丝隆起水系统
  5. 模型EPP-60V低压压力计

气动压力计

通过气体压力操作的压力计称为气动压力计。这种压力仪可以安装在钻孔,大直径的立管和填充物中。读数通过气动指示器捕获。

|还阅读:气压计:类型,功能,及其工作原理?|

Encardio-rite压力计类型

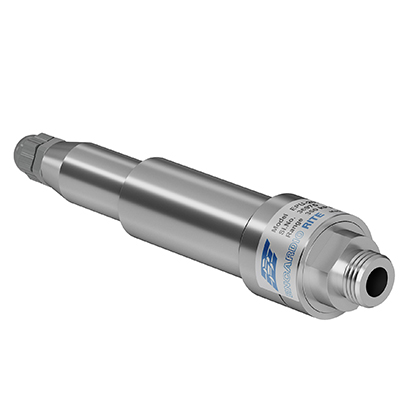

模型EPU-20V振动钢丝隆起水系统

EPU-20V-振动 - 电线隆起 - 水系统

模型EPU-20V,VW隆起压力表用于监测水坝和混凝土结构的基础上的水升压压力,坝体,隧道和其他地下工程堤坝基础的稳定性。

它提供了关于水隆起压力的大小和分布的显着定量数据及其随时间的变化。它还提供了渗流,潜在管道区域的模式,以及渗流控制措施的有效性。

提升压力测量装置由直径50毫米、强度足够的射孔/无射孔管组成。管道从仪器通道插入到所需深度的基础钻孔中。管廊的另一端与扬压计或扬压计连接Bourdon压力计

振动线隆起水系统规格

范围(MPa) 0.2,0.35,0.5,1.0,指定
准确性 ±0.25%FS标准|±0.1%FS可选
非线性 ±0.5% fs
超过范围限制 150%FS的范围
温度限制 -20°至80°C
热敏电阻 ysi 44005或同等学历
尺寸(φx l) 42 x 210 mm

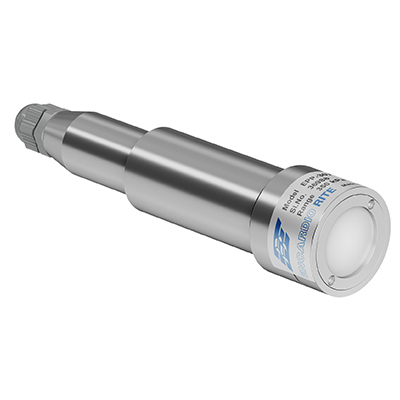

模型EPP-30V振动电线压阻计

EPP-30V-Vibrating-Wire-压力计

模型EPP-30V,振动电线压阻计由封闭在焊接到隔膜的不锈钢体电子束中的振动线和线圈磁体组件组成。焊接在传感器内部产生约1/1000托的真空,以保护其抵抗水和其他腐蚀性材料。

压力表的不锈钢阀体,确保它不受常见的化学腐蚀。有一个陶瓷平面过滤器,它的进气口值很低,粒径为40-60微米。大体积混凝土构筑物、坝基岩层、构筑物地基土、复垦土等内部孔隙或缝隙中渗出的水通过陶瓷过滤器,对隔膜施加压力。

尽管压力淬火,螺母仍将过滤器保持在位置。弯曲的鼻钳用于再次移除和组装锁定螺母,以在安装过程前用脱气水填充过滤器后面的空腔。

滤光片的孔隙率和空气进入值取决于应用领域。然后,线圈磁体的引线然后将玻璃连接到金属密封,该金属密封件是焊接压力计的电子束。标记为红色和黑色的销钉连接到线圈磁铁,而另外两个销连接到热敏电阻。提供电缆接头外壳和电缆压盖。

振动电线压力计规格

范围(MPa) 0.2,0.35,0.5,0.7,1.0,1.5,2.0,3.5,5.0,10.0,指定
准确性 ±0.25%FS标准|±0.1%FS可选
非线性 ±0.5% fs
超过范围限制 150%FS的范围
温度限制 -20°至80°C
热敏电阻 ysi 44005或同等学历
尺寸(φx l) 42 x 185 mm

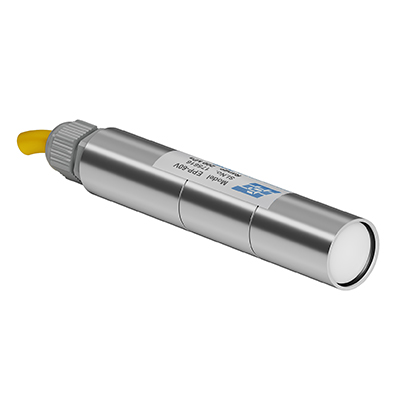

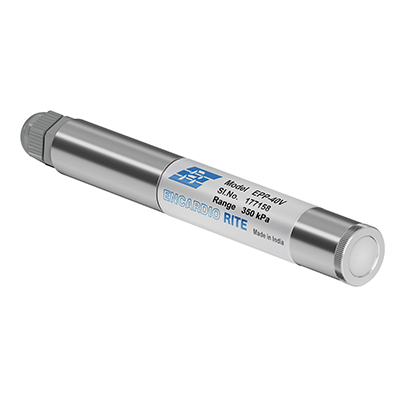

模型EPP-40V SLIM尺寸压阻计

EPP-40V-SLIM尺寸压阻计

型号EPP-40V,苗条尺寸的压力计用于测量小直径钻孔中的孔隙压力。传感器是电子束,其真空焊接约为1/1000托在其内部类似于EPP-3-V.它含有低空气入口值陶瓷扁平过滤器,晶粒尺寸为40-60微米。通过玻璃到金属密封的电缆连接是完全类似于EPP-30V的模型。但是,如果具体要求,压力计提供了所需的电缆长度。

纤薄尺寸压力计规格

范围(MPa) 0.35,0.5,0.7,1.0,2.0
准确性 ±0.2% fs标准|±0.1% fs可选
非线性 ±0.5% fs
超过范围限制 150%FS的范围
温度限制 -20°至80°C
热敏电阻 ysi 44005或同等学历
尺寸(φx l) 19 x 155 mm

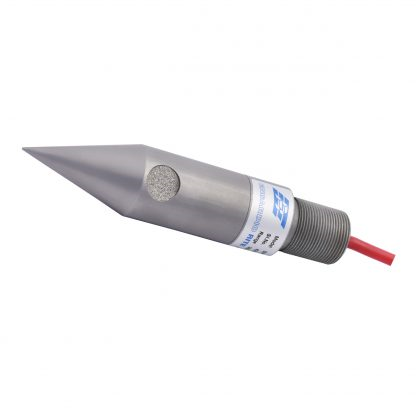

型号EPP-50V振动线插入式压力计

EPP-50V-Vibrating-Wire-Push-In-Piezometer

确保了长期稳定性模型EPP-50V,VW推式压电计经过:

  1. 压力和热循环
  2. 线夹紧的独特方法
  3. 通过电子束焊接在传感器内部产生约1/1000托的真空。

这导致氧化,水分,环境条件和消除的任何水进入的影响。

振动线压力传感胶囊在高真空下密封。胶囊和线圈磁体组件容纳在不锈钢体中。EPP-50V振动线推入压阻计的模型在一端和另一端的钻杆螺纹(EW钻头或M28)具有尖锥。

当拧入钻杆时,压阻计可以直接推入软土中。连接到压阻计的电缆通过钻杆。压力计必须监控,以确保在安装过程中产生的压力不超过最大额定压力。

EPP-50V / 1不锈钢传感器

振动线和线圈磁体组件封闭在耐腐蚀的不锈钢主体中,该耐腐蚀不锈钢是焊接到隔膜的电子束。

EPP-50V / 2金属过滤器

提供40微米孔隙率的低空气入口值不锈钢过滤器。高空气进入过滤器也可选择。可以将过滤器取出饱和。锁紧螺母通过合适的“O”环保持在位置的位置。

振动线插入式压力计规格

范围(MPa) 0.35,0.5,0.7,1.0,2.0
准确性 ±0.2% fs标准|±0.1% fs可选
非线性 ±0.5% fs
超过范围限制 150%的范围
温度限制 -20°至80°C
热敏电阻 ysi 44005或同等学历
尺寸(φx l) 35 x 166 mm

模型EPP-60V低压压力计

EPP-60V-低压压力计

模型EPP-60V,低压压力计S旨在测量低水压。基本压力传感器方便地设计用于测量钻孔中的水位和压力。它提供了地下水位,地下水压及其随时间变化的显着定量数据。

适当的水位评估有助于监测建设后的行为,并表明可能对结构及其基础的稳定性产生不利影响的潜在危险条件。它还为设计改进提供了基本数据,这将推动更安全,更经济的设计和建设。

低压压力计规格

电子束焊接
范围(MPa) 0.10,0.20
准确性 ±0.25%FS标准|±0.1%FS可选
非线性 ±0.5% fs
超过范围限制 150%FS的范围
温度限制 -20°至80°C
热敏电阻 ysi 44005或同等学历
尺寸(φx l) 30 x 160 mm
排放管电缆
范围(MPa) 0.035,0.07
准确性 ±0.25%FS标准|±0.1%FS可选
非线性 ±0.5% fs
超过范围限制 150%的范围
温度限制 -20°至80°C
热敏电阻 ysi 44005或同等学历
尺寸(φx l) 30 x 160 mm
电缆 CS-1102通风1米长;指定

这一切都是关于压力计类型和各种型号的通信仪式孔隙压力表。如果您有一个查询或建议,请随时在下面的意见部分中删除它们。
