便携式TILTMETER是一种高分辨率的单轴倾斜传感器，旨在监视结构中的倾斜和垂直旋转。
它坚固耐用，温度稳定。结构中的倾斜变化可以由诸如挖掘，隧道或脱水的施工活动引起，这可能影响支撑结构的地面。
倾斜的变化也可能从蓄积的结构的负载，例如在蓄水期间的坝，挖掘期间的隔膜壁或由于风和流量的桥甲板。
EAN-70M倾斜测量系统由两个部件组成 - 便携式倾斜计和几块铝倾斜板。各个倾斜板通常锚固到结构上，但也可以粘合到光滑的清洁表面中，即花岗岩，石头，瓷砖。
用户将便携式TILTMETER放在安装的倾斜板上，以在该位置获得倾斜读数。便携式倾斜计必须从一个倾斜板携带到另一个倾斜板以在不同位置获取读数。虽然它是一个单轴倾斜计，但它也可用于通过在倾斜板上旋转倾斜度90°并采取第二次读取来在任何特定位置处采取双轴测量。
这是一个关于便携式TILTMETER的一切 - 它的安装过程以及如何从中读取读数。
什么是便携式倾斜计
encardio-rite处理模型EAN-70M这是一个便携式倾斜计，围绕精密加速度计和安装在阳极氧化铝外壳内的合适的信号调节电路。
加速度计感测由于加速度计旋转到全90°倾斜位置时最大的加速度，并且当加速度计的倾斜角度为0°时为零（最小）。
对于在角度之间，加速度计所经历的力等于由于重力引起的倾斜角度和加速度的正弦的产品。
倾斜传感器提供双极直流电压输出，其与由TILTMETER测量的倾斜角的正弦成比例。输出为真正垂直传感器的零伏。
便携式倾斜计提供比较低成本的倾斜测量解决方案，具有优异的分辨率，长期稳定性和低热敏度。
这TILTMETER.可用于通过将其放置在合适的参考倾斜板上来测量任何垂直表面或水平地板的倾斜变化。
EAN-70M不适用于绝对确定结构倾斜。它测量附着参考倾斜板的结构倾斜的变化。
在安装在要监视的结构上之后记录每个倾斜板的初始倾斜读数。通过从随后的倾斜读数中减去初始倾斜读数，可以测量结构倾斜的变化。
什么是倾斜板？

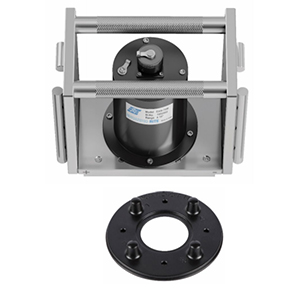

图1：倾斜板
倾斜板是直径约142mm的铝盘。它是固定在具有四个HILTI锚HPS 1-6 / 15×40＃260350或等效的结构的结构。在结构具有平滑的表面如大理石或花岗岩的情况下，倾斜板可以通过环氧树脂粘合到其上。
倾斜板上的四个钉子用于定向TILTMETER。水平安装的倾斜板允许在彼此90°处的两个平面中倾斜读数。虽然，垂直安装的倾斜板允许沿一个垂直平面倾斜读数。
|阅读更多：什么是tiltmeters，它们在哪里使用？|
如何安装便携式TILTMETER？
倾斜板固定在代表大结构的结构构件上。当单个位置不代表结构时，将附加的倾斜板放置在其他位置。所需的倾斜板的数量由结构的刚度和所需的精度决定。
硬盘结构需要更少的板。为了实现较大的精度，需要更多的板材。倾斜板通常用一组定向到预期的旋转方向的一组栓。应选择倾斜板的位置，使其易于访问。
水平倾斜板的定向
图2：倾斜安装在水平表面上

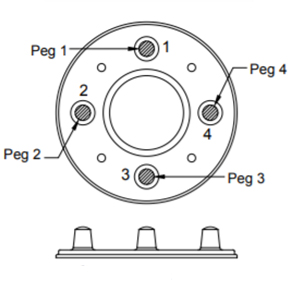

水平板提供两片测量飞程。平面A由PEG 1和3限定.PEG 1通常朝向倾斜方向定向。平面B由PEG 2和4限定.PEG 4通常朝向倾斜方向定向。
垂直倾斜板的方向
垂直倾斜板应进行对齐，使得垂直线可以通过钉1和3绘制。
倾斜板的安装程序
倾斜板可以固定在具有锚和螺钉或灌浆的结构上。当倾斜板体验温度变化或天气时，锚和灌浆的组合最佳。
锚和螺丝
- 准备一个干净的平坦表面。
- 将倾斜板放置在其预期方向上的结构上。
- 标记锚点的位置。
- 钻孔足够大，足够深以容纳锚点。将倾斜板拧到锚点。
- 检查并确保倾斜板的水平和垂直位置的正确性通过使用精神级别。
安装所需的工具和配件
- HILTI影响紧固件聚酰胺NO。HPS 1-6 / 15x40或同等产品
- 星顶螺丝刀
- Sprit Level 150mm钻头6mm
- 电钻机
- 圆珠锤，250克
如何阅读便携式TILTMETER？
留出TILTMETER的时间调整到环境温度。如果可能的话，将TILTMETER存储在与读数相同的温度下。将TILTMETER连接到读出和电涌。阅读读数如下：
读水平倾斜板
- 首先在飞机上读取“A”。在下图中，PEG 1和3限定了平面“A”的方向。
- 将Tiltmeter的“+”末端放在PEG 1上，等待阅读以稳定并记录它。旋转TILTMETER 180°并放置“ - ”TILTMETER的末端在PEG 1上，等待阅读稳定并记录它。
- 重复步骤2-3次以确保读数是可重复的。理论上，除了不同的标志（+/-）外，A +和A读数应该是相同的。
- 在实践中，由于传感器偏差和倾斜板中的小不规则性，在两次读数之间存在高达0.003的差异高达0.003。
下面图3显示了定位便携式倾斜计在倾斜板上，在飞机中读数

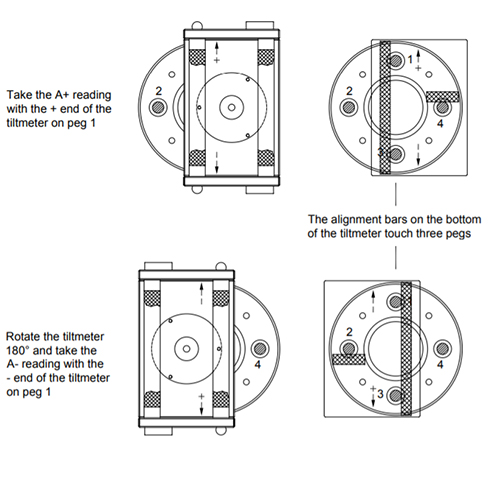

图3：在飞机A中读数
接下来拍摄平面B中的读数。平面B由PEG 2和4的方向定义。将“+”末端的倾斜计在PEG 4上的末端放置，等待读取以稳定和记录它。
旋转TILTMETER 180°并放置“ - ”倾斜计在PEG 4上的末端，等待阅读稳定并记录它。图1和2说明了便携式倾斜计在倾斜板上的定位，分别在平面A和B中读数。
重复步骤2-3次以确保读数是可重复的。理论上，B +和B读数应该是相同的，除了不同的标志（+/-）。在实践中，由于传感器偏差和倾斜板中的小不规则性，在两次读数之间存在高达0.003的差异高达0.003。
下面的图4显示了在倾斜板上的便携式倾斜表的定位，用于在平面B中读数。

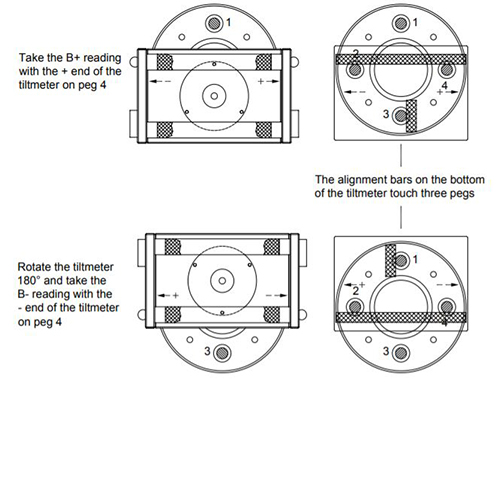

图4：在飞机上读数b
阅读垂直倾斜板
垂直倾斜板允许在倾斜平面中读取由钉1和3的方向限定的倾斜平面。倾斜计使用倾斜计端部的对准杆对齐。
将TILTMETER的“+”末端放在PEG 1上，等待阅读以稳定和记录它。请参阅图6。
将“ - ”末端倾斜表对抗PEG 1，等待读数稳定和记录它。
重复这些步骤三次以确保您具有良好的可重复读数。
重复两到三次以确保读数是可重复的。理论上，除了不同的标志（+/-），读数应该是相同的。
在实践中，由于传感器偏差和倾斜板中的小不规则性，在两次读数之间存在高达0.003的差异高达0.003。
下面的图5显示了便携式倾斜计在倾斜板上的位置，用于在垂直平面B中读数。

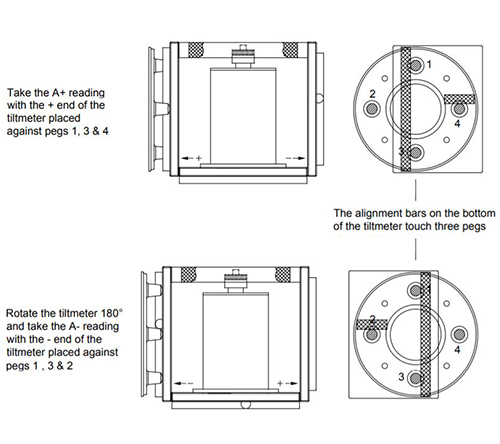

图5：垂直平面读取Tiltmeter读数
TILTMETER - 如何读读数
一个人普遍有兴趣发现结构倾斜的变化。要查找倾斜的变化，从电流倾斜度减去初始倾斜，并转换导致度数或位移。
显示读数
Encardio-Rite读数单元模型EDI-53UTM在SIN（倾斜角）方面显示读数。
显示读数= sin（a）
其中a =倾斜角度
结合+和读数
获得每个倾斜平面的两个读数，“+”读取“ - ”读数。在数据减少过程中，添加两个读数以消除传感器偏置。通过“差异”（代数差异）表示该值。正差值表示倾斜朝向倾斜表的末端。
差异=（+读数） - （ - 读）
计算倾斜
要将Diff值转换为倾斜度，因此差值包括两个读数。
采取该值的逆弦，以获得倾斜度的角度。
倾斜角= SIN-1（差异/ 2）
计算下面的倾斜使用的变化：
Tilt = Sin-1（Diff2 / 2） - SIN-1（Diff1 / 2）的变化
Diff1是初始读数（在安装后拍摄的倾斜读数）和Diff2是当前的倾斜读数（在后续日期拍摄读取）
倾斜角= SIN-1（差异/ 2）
计算下面的倾斜使用的变化：
Tilt = Sin-1（Diff2 / 2） - SIN-1（Diff1 / 2）的变化
如果diff1是初始读数（在安装之后拍摄的倾斜读数）并且diff2是当前的倾斜读数（在后续日期拍摄的读数）。
这是关于便携式TILTMETERS - 安装过程，如何读取读数并减少捕获读数的数据。
