倾斜仪是一种岩土工具,用于测量相对于重力方向的物体的倾斜角度或倾斜角度。我们使用输出来确定挡土墙,隔膜等结构中的时间的变化。在本文中,我们将研究Econdio-Rite无线倾斜度计的工作,应用和功能。
Encardio-Rite是倾角仪最着名和领先的制造商和供应商之一。它们具有稳健的传感器集合,具有精确,可靠性和现代技术。
让我们看看无线IPI是什么。
无线倾斜计 - 介绍

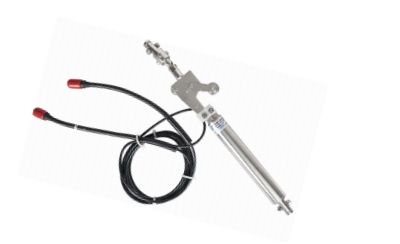

Encardio-Rite Model Ean-53MW是当今市场上最先进和最准确的无线倾斜度计系统之一。它特别策划,以测量土方工程和其他结构的横向运动。倾斜度计在使用实时监测的地方找到其应用于提前警告的早期迹象,并提供足够的时间以采取所需的安全措施。
无线IPI是配备有SDI-12数字接口的倾斜传感器集合,其放置在倾斜度计仪表内。此整个仪器连接到带有节点和网关的无线网状网络,实时监控可能性。使用无线网状网络允许数据在没有任何滞后或延迟的情况下长距离传输。另一方面,通过数据记录和实时监控功能,您可以立即提供预警并避免任何伤亡。
无线就地倾斜计 - 功能
- 它提供了具有长期稳定性的准确,可靠和高分辨率的读数。
- IPI采用最坚固且强大的施工<
- 在基于无线网格的数据收集协议的帮助下,在大站点中获得无缝连接。
- 优异的温度稳定性
- IPI非常简单,甚至很难访问站点和隧道。
无线倾斜计 - 应用
- 无线IPI有助于准确地测量结构,路堤填充,滑坡区域上方的横向运动,高速公路,土方制品等>
- 它用于监测堤防,挡土墙等的变形。
- 它在稳定性调查,施工控制和地面运动监测中找到了它的使用,这是隧道施工或任何这种挖掘的结果。
就地倾斜计尤其用于测量和提供基础,路堤或坡度的倾斜度或倾斜量的定量数据,以及随时间的变化。该仪器有助于识别变形的模式,危险区域,以及施工控制措施的有效性。岩土工具也使用后施工来观察地面运动的行为。这有助于确定可能对结构的稳定性产生不利影响的任何潜在危险或发生的危险性,其基础和附属物。
|阅读更多:倾斜仪:类型,它是如何工作的,并且用途|
规格
传感器 | |
传感器 | 单轴或双轴传感器;使用SDI-12或没有SDI-12 |
测量范围 | ±15° |
准确性 | ±0.1%FS |
温度限制 | -20°至-80°C |
传输距离 | 高达15公里(视线) 高达4公里(城市,城市) 高达3公里(隧道,地下) |
电源供应 | 12 V DC @ 2A标称,太阳能电池板 |
电池 | 1 D细胞锂氯酰氯(Li-Socl2)3.6 V 19 Ah电池。 |
无线电频率 | |
传输距离 | 高达15公里(视线) 高达4公里(城市,城市) |
无线电乐队 | Sub-1 GHz频段 - 符合大多数国家的未许可ISM频段规格 |
链接数据速度 | 625 BPS - 2.5 kbps变量比特率 |
数据安全 | AES128加密结束到最终数据 |
门户网关 | |
电源供应 | 12 V DC @ 2A标称,太阳能电池板 |
电池 | 1 D-细胞锂氯化锂(Lisocl2)3.6 V 19艾型电池。 |
典型的电流漏极 | 200 mA典型的工作电流 |
内部连接 | 内置3G / 4G调制解调器,以太网 |
无线就地倾斜计 - 系统描述

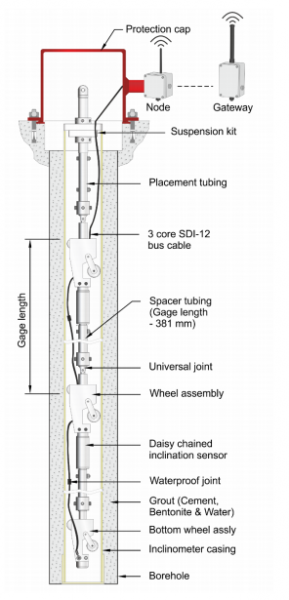

它从一系列倾斜度计接入管开始,彼此连接。然后将它们安装在钻孔中或嵌入施工期间的地球/堆石或混凝土结构,或者甚至可以固定到成品结构的垂直侧。就地倾斜度计由一系列具有MEMS倾斜传感器和SDI-12数字接口的倾斜传感器组成。然后将该整个系统放置在倾斜计壳体内以覆盖移动区域。
就地倾斜传感器配备了一对枢转的弹簧轮。鉴于连接传感器的杆可以定制以匹配各个量具长度要求。您可以轻松地将传感器放在经过运动的区域。在只有钻孔的特定部分需要监测的情况下,提供悬架不锈钢钢丝绳以定位一个或一组传感器。
该系统利用单个3个导体电缆,该电缆连接在菊花链式时,将每个传感器连接到下一个,然后最后到钻孔的顶部。它还通过节点连接到无线通信网络。
这种创新的设计和传感器的连接允许每个传感器独立移动而不会影响任何影响。这提供了在安装完整长度上的位移的轮廓。
手术
让我们看看无线倾斜度计作品。
当地面上存在运动时,它取代了倾斜度计接入管道,这又导致IPI传感器的倾斜的变化。这被反映为传感器输出的变化,与倾斜等成,其成比例。从垂直倾斜角度。
测量的倾斜读数适用于传感器的测量长度(车轮之间的距离)。读数可以转换为横向偏差 - “L SINθ”,其中L是GAGE长度,θ是垂直倾斜的角度。
可以通过从电流偏差扣除初始偏差来测量壳体的横向移动。
如果有一端接入管道,则可以通过总结连续传感器的读数来获得管道的完整轮廓。通过比较这些轮廓可以确定在一段时间内在不同深度处的量大孔的水平位移。
|阅读更多:数字倾斜度计系统:简介和它如何运作|
无线网状网络
无线的地方倾角仪通过节点与远程,低功耗无线网状网络接口。这允许传感器将记录的数据发送到网关,可靠性超过99%。反过来,网关又上传了可由权威人员访问的中央/云服务器上的数据。
即使在最远程和大型站点和隧道中,无线网状基于网格的数据收集方法也可以无缝和平稳连接
该系统是低功耗,包括远程无线无线电,在网状网络的每跳中提供高达15公里的范围。

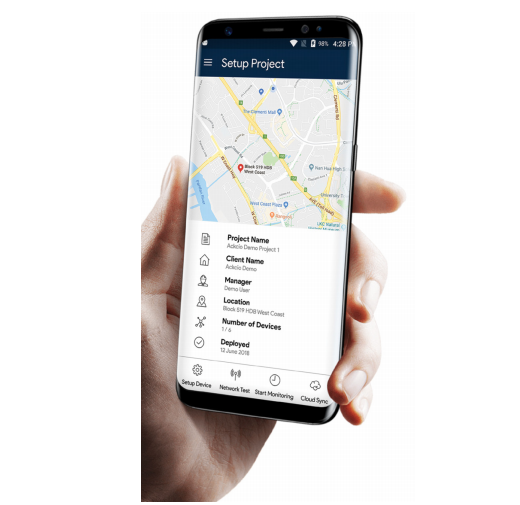

要管理网络,您可以使用云托管的数据管理和配置软件。它们易于配置,可与系统附带的智能手机应用程序一起使用。该应用程序旨在向用户提供逐步指令,并显示关于无线电信号或电池强度的所有信息。
您可以使用数据库管理系统来分析和可视化从项目站点/安装位置收集的数据。数据可以访问24 x 7到所有相关权限。系统能够在任何读数交叉预定义的警报级别时产生自动报告并通过SMS和电子邮件发送警报。
即使存在该站点存在多个传感器阵列/节点,创新的网状网络也可以确保来自所有这些的数据,从而将数据传输到网关,并且在没有任何延迟的情况下将其传送到网关。即使节点无法直接到达网关,网状网络也有效地工作。您仍然可以通过网络中的其他节点将数据发送到网关。网状网络允许节点彼此通信,因此它们可以将其他节点数据中继到网关。
网格网络旨在减轻信号堵塞和干扰等众所周知的无线问题,允许倾斜计每次都可以可靠地将其数据发送到网关。系统中的无线电传输通过AES-128加密固定,确保系统收集的传感器数据的最大安全性。
这将我们带到了我们的文章结束时,无线就地倾斜度计。希望这有用。如果有任何疑问或问题,请随时发表评论。
