3轴数字加速度计

规范

• 一个隔离的DC-DC转换器确保系统的电流隔离，并从+ 9VDC运行到+ 36VDC。
• 模拟反馈加速度计具有广阔的动态范围，采用8通道24位采集系统，利用传感器的全动态范围作为高增益和低增益数字输出。
• 低增益和高增益输出采用8通道采集系统的(PGA)可编程增益放大器进行数字设置。
• 名义上，高增益输出被设置为比低增益输出大12倍的输出。
• 传感器的模拟差分输出与数字转换器的差分输入接口。电路的数字部分与前端模拟到数字转换器电路进行光隔离。

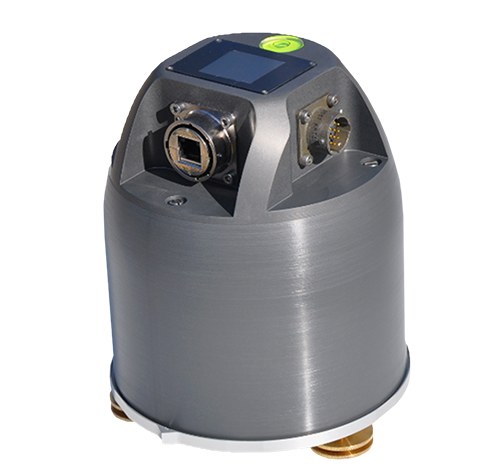

• 图1显示了传感器的连接器转塔，允许轻松连接到传感器。所有的连接器都是防水的O型环密封深度为2米的水。显示器提供反馈传感器和数字器的健康状态信息。
• 全规模的低和高增益灵敏度在数字筛选的各个通道上以±4.0g至±0.33g为数字用户调节。
• 标准频率通带从直流到350hz的加速度是平坦的。
• 每个传感器都提供详细的传感器校准信息，包括传感器直流校准水平，仪器的频率响应和杆/零表示中的传递函数。还提供DigIender校准值，并将校准值存储在DigIender中。
• 安装数字传感器非常简单，单点开槽底座螺栓点确保传感器可以牢固地固定在安装点上。三个调平脚确保传感器调平并锁定在安装螺栓上。
• 在传感器底座上加工南北坐标点，传感器组件固定螺钉用定位销固定，以实现最高的定位精度。指针指向传感器方向的误差小于±0.1度。
• 安装后，传感器输出偏移被电子归零，而不需要暴露加速计的内部。
• 数字传感器噪声性能优于0.15µm / s²或0.15µm/√Hz。传感器动态范围超过145 dB。
