液压溢流沉降监测系统

模型EHOS-35概述

EHOS-35型溢流沉降系统适用于沉降单元(传感器)和终端结构或观测室几乎在同一标高的堤坝或填充物的沉降或隆起测量。

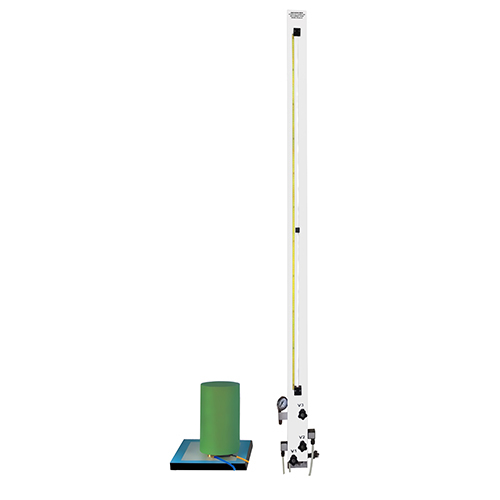

液压溢流沉降计是按照U形管原理工作的。它由一个毕业竖管和密封解决细胞先用三个访问——对于一个溢流管连接的尼龙管竖管,第二个允许多余的水分从细胞的排水和第三访问允许将大气压力保持细胞内。该单元安装在填土处，立管安装在结构外牢固地面上。将脱水的水注入立管和连接到电池的油管中。将立管中的水位与先前的读数进行比较，就可以得出单元所受的沉降/隆起。

关键部件

EHOS-35/1	立管的长度(沉降范围+ 0.5米)取决于预期的沉降。
EHOS-35/2	沉降单元的容量取决于连接单元和液位指示器的管道中所含的水的体积。根据油管长度，可达60米，150米和300米，电池的容量分别为2,5和10升。
EHP-10/3	外径6毫米x内径4毫米的双尼龙管(额定压力3.5 MPa)..，一黑一白，截面均匀，包在聚乙烯护套内。
EHP-10/4	尼龙管8毫米外径x 5毫米内径(压力等级3.5 MPa)在一个合适的长度的排水管
EHOS-35/5	5、10或20升容器中的脱水水
EHOS-35/6.1	单块0.25 HP离心泵运行在单相230VAC
EHOS-35/6.2	脚踏泵(可选至eho -35/6.1)
